Антивандальная абонентская панель Stelberry S-135

Описание антивандальной абонентской панели Stelberry S-135

STELBERRY S-135 - всепогодная антивандальная абонентская панель для промышленной и оперативно-диспетчерской связи с защитным козырьком, кнопкой "Вызов" и встроенным реле. Предназначена для моделей S-740, S-760. Класс защиты IP64.

Всепогодное переговорное устройство со встроенным реле

Вызывная антивандальная панель STELBERRY S-135 применяется в качестве панели абонента для переговорных устройств оперативно-диспетчерской связи STELBERRY S-740 и STELBERRY S-760.

Отличительной особенностью всепогодного переговорного устройства STELBERRY S-135, является наличие слаботочного встроенного реле, управляемого с пульта промышленной связи.

Реле позволяет коммутировать напряжение до 50 Вольт и ток до 0,5 Ампер, что вполне достаточно для управления контроллерами, например контроллером электромагнитного замка или шлагбаума.

Металлический козырёк надёжно защищает панель от воздействия брызг и пыли, что особенно востребовано, если переговорная связь применяется на улице.

Преимущества всепогодной панели STELBERRY S-135

• Класс защиты IP64;
• Металлический козырёк, защищающий от брызг и пыли;
• Встроенное реле;
• Надёжная панель абонента для промышленной связи;
• Антивандальное исполнение;

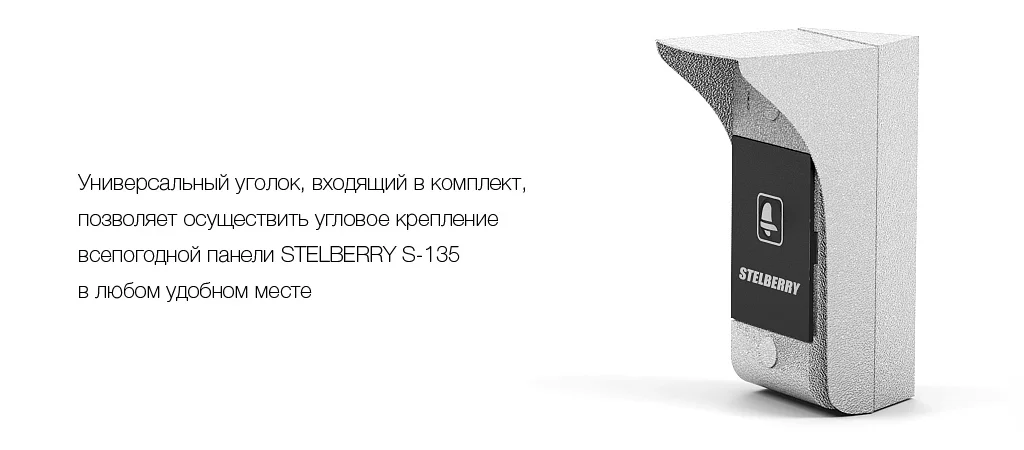

• Возможность углового крепления;
• Функция вызова;
• Высокая громкость;
• Встроенная система шумоподавления при отсутствии разговора;
• Металлические заглушки, препятствующие краже панели.

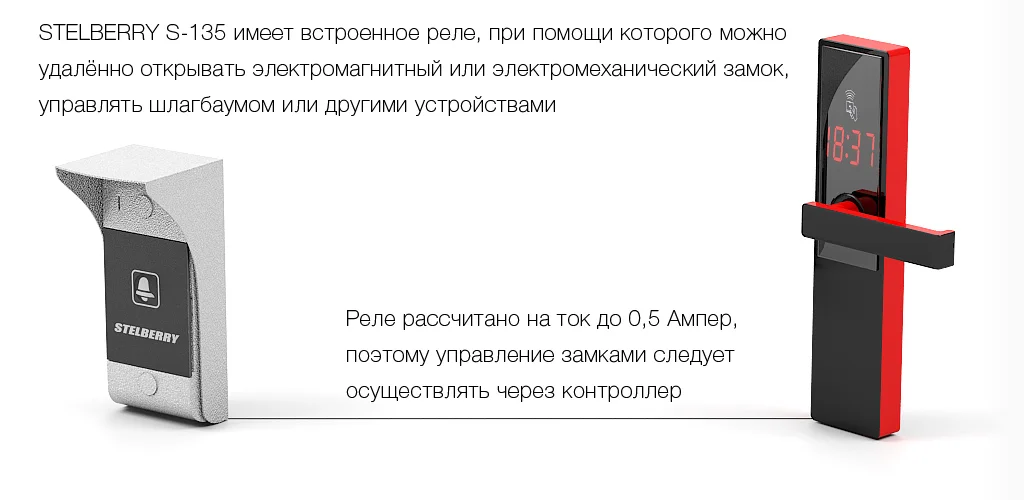

Основным преимуществом всепогодного переговорного устройства STELBERRY S-135, является наличие встроенного реле, при помощи которого можно управлять исполнительными устройствами, например удалённо открывать электромагнитный или электромеханический замок. Пульты переговорной связи STELBERRY S-740 и STELBERRY S-760, снабжены кнопкой управления реле (значок замка), при нажатии на которую замыкается реле панели включенного канала. Оперативно-диспетчерская связь на платной автопарковке подразумевает удалённое открытие шлагбаума оператором, поэтому всепогодное переговорное устройство STELBERRY S-135 крайне востребовано на подобных объектах.

Стоит отметить, что встроенное реле, способно коммутировать напряжение до 50 Вольт и ток до 0,5 Ампер и предназначено для подключения ко входам контроллера, например к контроллеру электромагнитного замка. Напрямую подключать выход реле к замку нельзя. Такие значения напряжения и тока обусловлены применением низкопотребляющего реле, для того, чтобы панель абонента STELBERRY S-135 могла уверенно работать на расстояниях вплоть до 1 км (при использовании кабеля КСПВГ 4х0,35). При необходимости, выход реле можно подключить к контроллеру мощности или более мощному реле, что позволит с пульта переговорной связи включать и выключать освещение.

Надёжная защита всепогодного переговорного устройства

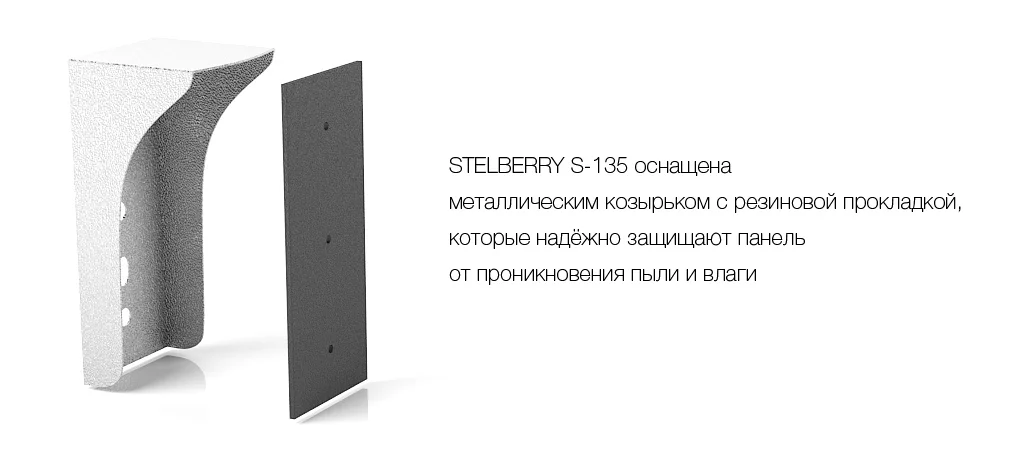

Для защиты от брызг и пыли, в панели STELBERRY S-135 применяется защитный металлический козырёк с защитной резиновой прокладкой, которая препятствует проникновению пыли и влаги с задней части. Козырёк, в свою очередь, защищает лицевую часть панели от попадания брызг, особенно в отверстие для чувствительного микрофона, расположенное в верхней части всепогодного переговорного устройства. Для вывода кабелей и крепления панели, в резиновой прокладке предусмотрены отверстия, диаметр и расположение которых, также не позволяет влаге и пыли проникнуть внутрь переговорного устройства.

Надёжное решение для промышленной связи

Всепогодное переговорное устройство STELBERRY S-135 применяется в качестве абонентского устройства для систем промышленной связи, построенных на базе многоканальных переговорных устройств STELBERRY S-740 и STELBERRY S-760. Возможность уверенно работать в широком диапазоне температур и защищённость от влаги, позволяет использовать STELBERRY S-135 для оперативно-диспетчерской связи на производствах с неотапливаемыми цехами и на улице. Стоит также отметить высокий уровень громкости панели, позволяющий уверенно общаться с собеседниками при высоком уровне окружающего шума.

В отличие от большинства аналогичных устройств, уличное переговорное устройство STELBERRY S-135 обладает одной конструктивной особенностью, которая позволяет получить высокий уровень громкости и надёжную защиту динамика.

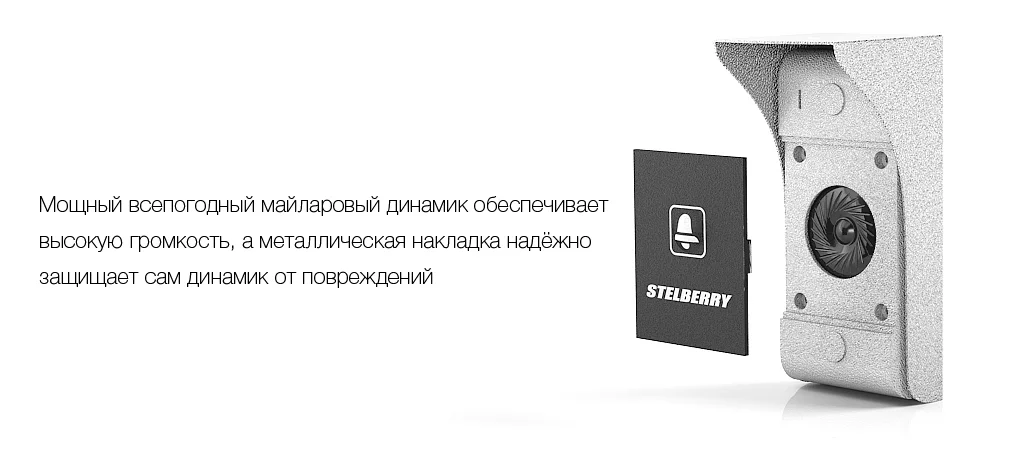

Конструктивное решение заключается в том, что динамик защищён металлической накладкой, а звук выходит через боковые отверстия, площадь которых достаточно велика, чтобы практически вся мощность, выдаваемая динамиком, доходила до слушателя.

Мощный 40-миллиметровый майларовый всепогодный динамик обеспечивает высокую громкость панели, в большом диапазоне окружающей температуры и при любых погодных условиях. Для систем оперативно-диспетчерской связи, высокая громкость переговорного устройства, позволяет общаться с собеседниками, даже при неблагоприятной шумовой обстановке. Металлические заглушки, идущие в комплекте, повышают общую вандалозащищённость всепогодного переговорного устройства STELBERRY S-135.

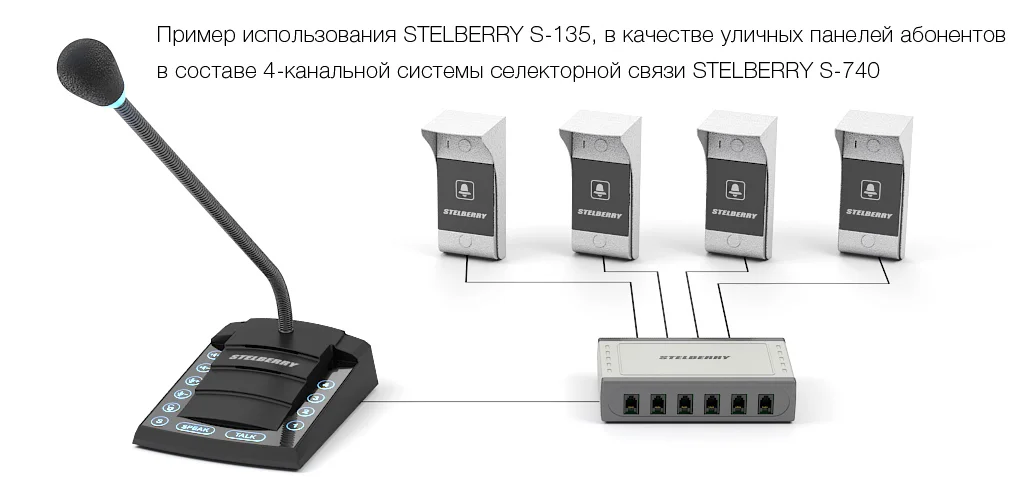

В качестве примера использования STELBERRY S-135, можно рассмотреть 4-канальную оперативно-диспетчерскую связь на базе переговорного устройства STELBERRY S-740. Данное решение очень популярно для небольших предприятий, производств, кафе, ресторанов, офисов и складов. Применяя STELBERRY S-135 в качестве абонентской панели, можно абсолютно не задумываться о местах, где будет производиться установка, будь то офисный кабинет или склад под открытым небом.

Стоит также отметить тот факт, что максимальное расстояние, на которое STELBERRY S-135 может быть удалена от пульта переговорной связи, составляет 1000 метров (при использовании кабеля КСПВГ 4х0,35), что позволяет обеспечить уверенную оперативную связь между оператором и подразделениями, находящимися от него на значительном расстоянии. Кнопка вызова, расположенная на лицевой части панели, позволяет оперативно вызвать оператора.

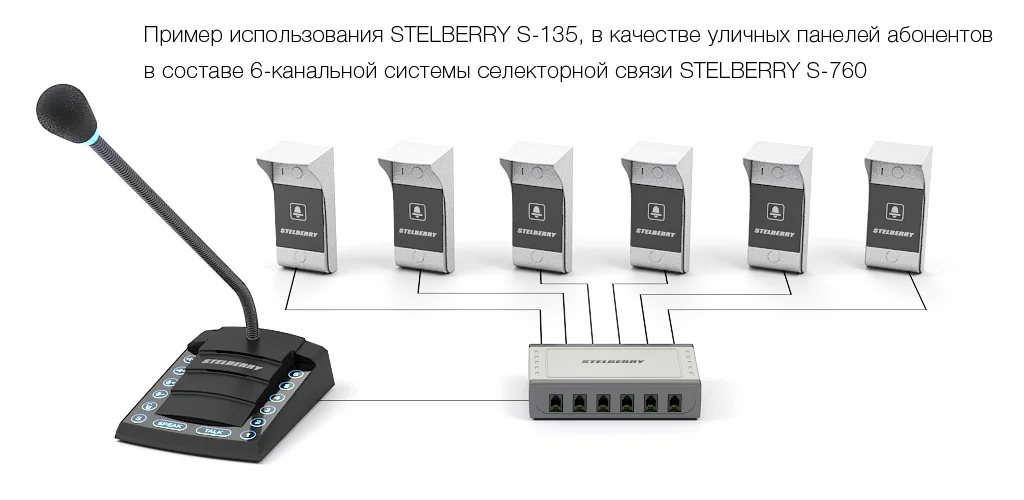

На более серьёзных объектах, применяется 6-канальная система оперативно-диспетчерской связи, на базе переговорного устройства STELBERRY S-760. Как правило, такой тип промышленной связи, применяется на крупных объектах, а места установки панелей абонентов варьируются от отапливаемого помещения, до улицы. Именно поэтому, в таких случаях, оправдано применение всепогодного переговорного устройства STELBERRY S-135.

В последнее время, многоканальные переговорные устройства STELBERRY, стали применяться в многоподъездных домах, где один дом обслуживает один консьерж. Применение пульта переговорной связи STELBERRY S-760 и уличных всепогодных переговорных устройств STELBERRY S-135, позволяет управлять открытием подъездных дверей целого дома с одного места.

Комплектация:

1. Вызывная панель абонента - 1 шт.;
2. Угловой монтажный кронштейн - 1 шт.;
3. Крепежный набор - 1 шт.;
4. Инструкция - 1 шт.

Технические параметры

• Полоса пропускания 100...8200 Гц;
• Класс защиты панели IP64;
• Линия связи 4-х проводная;
• Дальность линии связи до 300 метров;
• Тип кнопки мембранная;
• Мощность панели 1.0 Вт;
• Шумоподавление автоматическое;
• Режим «СИМПЛЕКС» есть (управляемый);
• Управляющее реле есть (до 50В\0,5А);
• Материал корпуса Алюминий;
• Покрытие корпуса порошковое;
• Угловое крепление Есть;
• Потребление до 50 мА;
• Диапазон рабочих температур -40...+50°С;
• Габариты панели 50х111х55 мм;
• Вес панели с козырьком 195 гр;
• Вес уголка 70 гр.

Технические характеристики оборудования носят ознакомительный характер и могут быть изменены производителем в любое время без предварительного уведомления.
