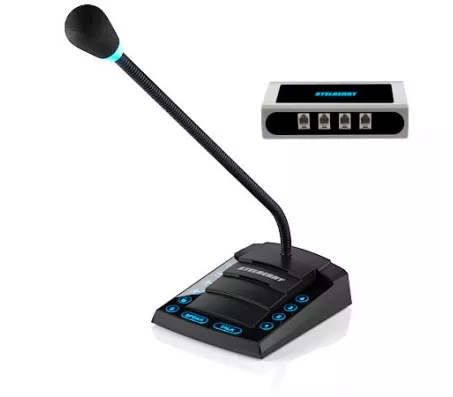

4-канальное селекторное переговорное устройство Stelberry S-740

Схема подключения переговорного устройства селекторной связи STELBERRY S-740

Пример системы оперативно-диспетчерской связи с уличной системой громкого оповещения

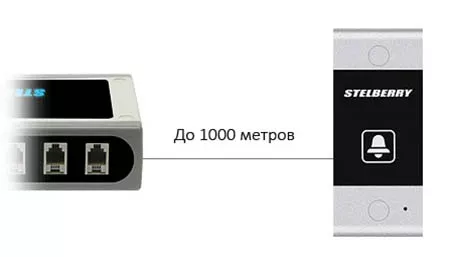

Максимальное расстояние до абонентских панелей – 1000 метров

Промышленная связь на предприятии предполагает внушительные расстояния до абонентов. Селекторная связь STELBERRY S-740 позволяет располагать абонентские панели на расстоянии до 1000 метров от пульта (при использовании кабеля КСПВГ 4х0,35). Эта возможность позволяет организовать полноценную систему оперативно-диспетчерской связи на большинстве предприятий, где расстояние от пульта диспетчерской связи до абонента не превышает одного километра. Следует отметить, что для уверенного качества селекторной связи, нежелательно допускать пересечение линий связи с силовыми кабелями, так как это может значительно ухудшить качество передачи речи собеседников.

Кнопки управления переговорного устройства на 4 абонента STELBERRY S-740

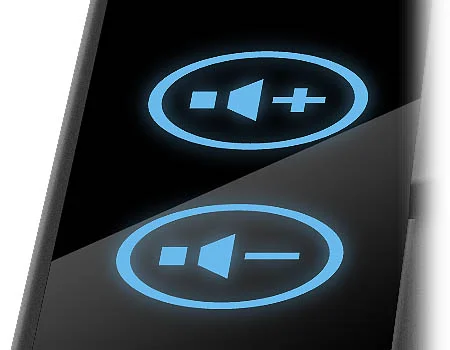

Регулировка громкости – индивидуальная для каждого канала

Панели абонентов могут быть расположены в помещениях, с различными уровнями окружающего шума, что несомненно, внесет разницу в уровень звука на пульте селекторной связи. STELBERRY S-740 - первая система селекторной связи, позволяющая регулировать и сохранять для каждого канала индивидуальный уровень громкости. Оператор может этого даже не заметить, но все настройки громкости сохраняются автоматически. Индивидуальные настройки - крайне важная функция для селекторной связи, позволяющая настроить одинаковый уровень звука для всех каналов, что особенно важно для промышленной связи. Благодаря этой возможности, система оперативно-диспетчерской связи STELBERRY S-740 существенно снижает утомляемость оператора, позволяя установить комфортный уровень звука для любого абонента.

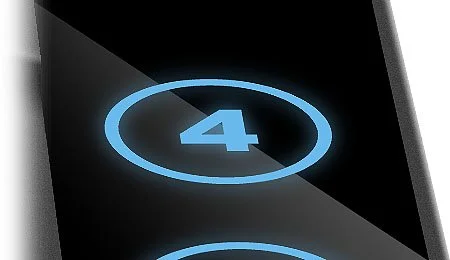

Востребованная функция

Для селекторной или промышленной связи на предприятии, важна оперативность и простота связи с абонентом. Переговорное устройство на 4 абонента STELBERRY S-740, позволяет легко переключаться между каналами. Кнопки связи с абонентами, расположены справа, на пульте селекторной связи STELBERRY S-740. Для связи с абонентом, необходимо просто нажать на соответствующий номер канала, после чего включится подсветка кнопки. При нажатии на другой номер, связь с текущим абонентом автоматически прекратится. Для прекращения связи, необходимо нажать на текущий номер канала.

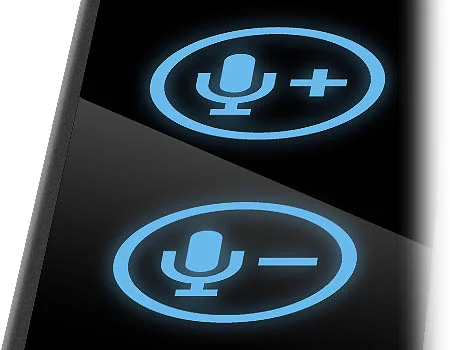

Индивидуальная чувствительность микрофона пульта селекторной связи для каждого канала

Для системы оперативно-диспетчерской связи крайне важно, чтобы голос оператора воспринимался одинаково хорошо, на панелях абонентов, расположенных на различных расстояниях от пульта селекторной связи. Для этого, в переговорном устройстве STELBERRY S-740, предусмотрена индивидуальная настройка чувствительности микрофона для каждого канала. При выборе канала и регулировке, автоматически запоминается последнее значение чувствительности микрофонной стойки. Эта исключительная возможность позволяет организовать очень качественную промышленную связь на предприятиях различного масштаба, обеспечивая одинаковое восприятие речи оператора на всех панелях абонентов, вне зависимости от их расположения.

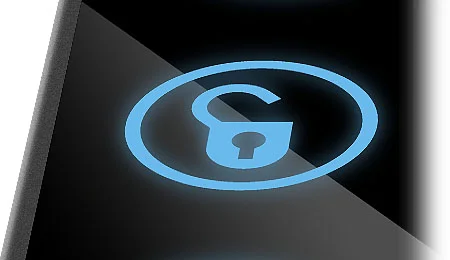

Управление встроенным реле абонентской панели

Переговорное устройство на 4 абонента STELBERRY S-740, оснащено кнопкой управления реле. Абонентские панели STELBERRY S-130, оснащаются миниатюрным реле, способным коммутировать ток до 0,5 Ампера и напряжение до 50 Вольт. Этого достаточно для управления контроллером электромагнитного или электромеханического замка. Кнопка управления реле, становится доступной при выборе любого канала и при нажатии замыкает выходные контакты реле текущего канала.

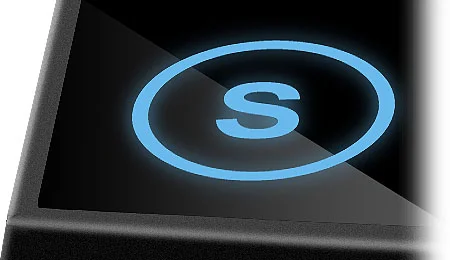

Удобное включение режима «Симплекс»

Даже при высоком уровне окружающего шума, селекторная связь STELBERRY S-740 способна обеспечить с любым абонентом высокую разборчивость речи. Для этого пульт переговорного устройства на 4 абонента STELBERRY S-740, оснащен кнопкой включения режима «Симплекс». Режим «Симплекс» позволяет управлять направлением передачи звука, обеспечивая устойчивую селекторную связь с любым абонентом, вне зависимости от окружающего уровня шума. Повторное нажатие на кнопку «S», переводит систему оперативно-диспетчерской связи STELBERRY S-740, в дуплексный режим общения с абонентами.

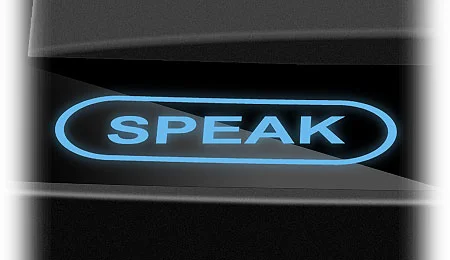

Удобное и простое управление в режиме «Симплекс»

Клавиша «SPEAK» позволяет управлять направлением передачи звука в режиме «Симплекс». Для максимального удобства управления системой оперативно-диспетчерской связи эта клавиша расположена спереди пульта. При нахождении в режиме «Симплекс», оператор постоянно слышит абонента. Если же необходимо что-нибудь сказать, то достаточно нажать и удерживать кнопку «SPEAK». Промышленная связь на предприятии, оснащенная симплексным режимом, позволяет вести диалог с собеседником при высоком уровне шума, гарантируя высокое качество связи в самых сложных акустических условиях.

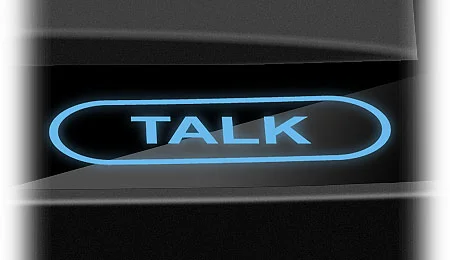

Функция громкого оповещения

Пульт селекторной связи переговорного устройства STELBERRY S-740, снабжен клавишей громкого оповещения. Для подачи громких объявлений, к пульту должна быть подключена система, состоящая из трансляционного усилителя и рупора. Для промышленной связи на предприятии, система громкого оповещения является неотъемлемым элементом системы оперативно-диспетчерской связи, поэтому наличие функции громкого оповещения в модели STELBERRY S-740, значительно снизит расходы на оснащение диспетчерской службы.

Назначение разъемов пульта селекторной связи STELBERRY S-740

Назначение разъемов коммутатора селекторной связи STELBERRY S-740

Удобная микрофонная стойка пульта оперативно-диспетчерской связи

Пульт переговорного устройства на 4 абонента STELBERRY S-740, оснащен удобной гибкой микрофонной стойкой, позволяющей установить удобный угол и направление микрофона. Автоматическая подсветка, включается синхронно с микрофоном пульта селекторной связи, являясь удобной и понятной индикацией. Промышленная связь предполагает использование пульта в самых различных типах помещений, поэтому микрофон пульта переговорного устройства снабжен акустическим фильтром ветровой защиты, исключающим влияние окружающих ветровых потоков на качество передачи голоса оператора.

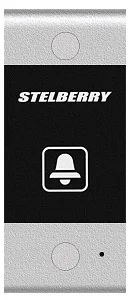

Абонентская антивандальная панель для переговорного устройства на 4 абонента STELBERRY S-740

Специально для переговорных устройств селекторной связи была разработана антивандальная панель со встроенным реле STELBERRY S-130. При помощи реле можно управлять контроллерами, например открывать замок, подключив релейный выход панели к кнопке выхода контроллера замка. Высокая громкость и система шумоподавления позволяют применять панель не только в обычных помещениях и на улице, но и для промышленной связи на предприятии. Для любой системы оперативно-диспетчерской связи важна возможность вызова оператора. Именно поэтому, панель абонента STELBERRY S-130 оснащена всепогодной кнопкой вызова оператора. Способность панели работать как в дуплексном, так и в симплексном режиме, обеспечивает уверенный диалог между собеседниками в любых типах помещений с различным уровнем шума, что крайне важно для надежной промышленной связи.

Удобное угловое крепление абонентской панели селекторной связи STELBERRY S-740

Для промышленной связи на предприятии, крайне важным фактором является удобное расположение панели абонента. Именно поэтому, в комплекте поставки панели STELBERRY S-130 идет специальный алюминиевый уголок, при помощи которого панель может быть закреплена под углом. Также, в комплекте прилагается полный набор крепежа и металлические заглушки, окрашенные в цвет корпуса панели, надежно защищающие ее от несанкционированного монтажа.
