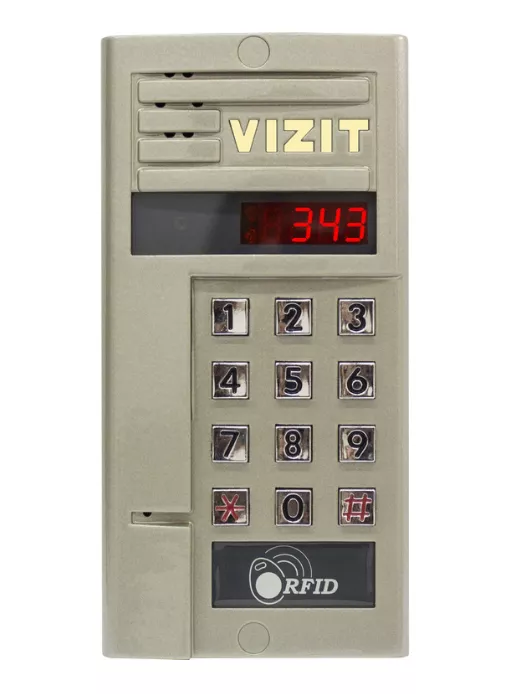

Вызывная видеопанель БВД-343RCPL
БВД-343RCPL Блок вызова видеодомофона для совместной работы с БУД-302М(К-20,К-80). Встроенный считыватель ключей VIZIT-RF2 (RFID-125 кГц). Светодиодный дисплей. Подсветка клавиатуры. Встроенная телекамера цветного изображения с функцией 'День-ночь' (PAL, 700 ТВЛ, 0 Lux, объектив 90°). Подсветка для телекамеры. Накладной.
Вариант исполнения:
R - считыватель PROXIMITY (RFID-125 кГц),
C - телекамера цветного изображения,
P - объектив 90°
L - подсветка для телекамеры.
Описание:
Используется совместно с блоком управления БУД-302К-20, БУД-302К-80, БУД-302М как составная часть многоквартирного видеодомофона VIZIT. В качестве ключей доступа используются идентификаторы VIZIT-RF2.x, (125 kHz, EM-Marine).
Дополнительная защита от несанкционированного администрирования домофона.
Ключи доступа с защитой от подделок и несанкционированного копирования.
Возможность установки PIN-кода БВД.
Привязка ключей доступа к PIN-коду БВД.
Возможность изготовления дубликата ключа (используется программатор VIZIT-DM14, необходимо знание PIN-кода БВД).
Возможность блокировки всех ключей доступа объекта сменой PIN-кода в БВД (в случае защиты собственника системы от неправовых действий).
Возможность обновления прошивки БВД (PIN-код не изменяется).
Дуплексная громкоговорящая связь с абонентом.
Встроенная телекамера цветного изображения (PAL, 700 ТВЛ, 0 Lux, объектив 90°).
Визуальный контроль обстановки перед блоком вызова.
Открывание замка входной двери:
- при нажатии кнопки открывания замка на устройстве квартирном переговорном УКП или мониторе во время связи,
- при наборе 4-х значного общего кода,
- при наборе 3-х значного индивидуального кода,
- при нажатии кнопки для выхода,
- ключами VIZIT-RF2.x.
Подсветка клавиатуры.
ИК подсветка для телекамеры.
Звуковая индикация режимов работы.
Возможность выключения вызова отдельных квартир.
Работа с пультом консьержа VIZIT.

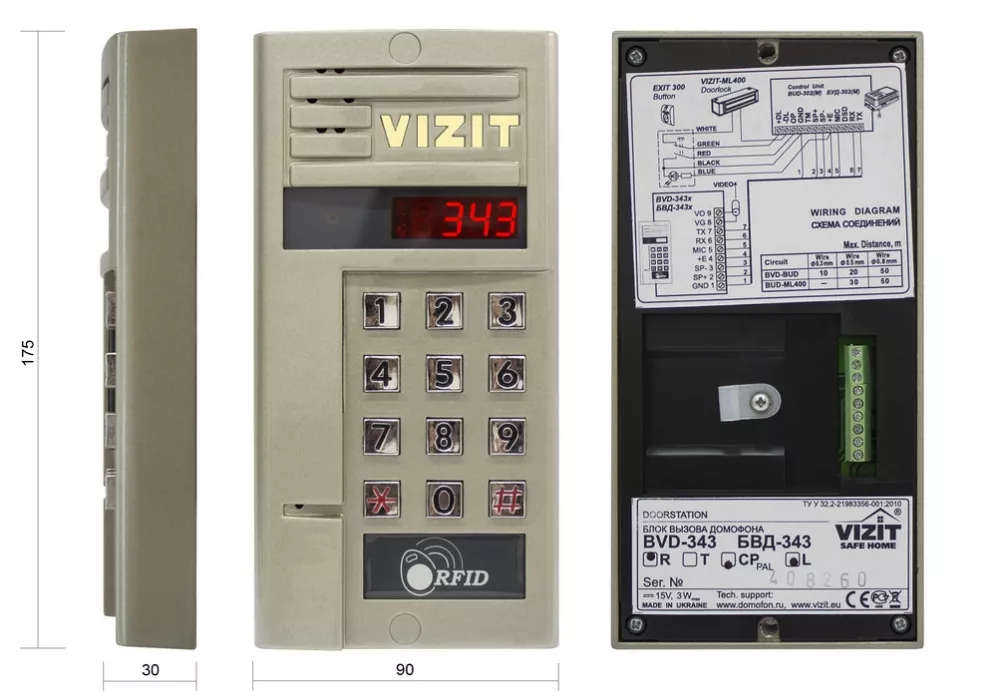

Габаритные размеры, мм, (ШхВхГ) - 90х175х30.
Вариант установки - накладной.
Диапазон рабочих температур, °C - от минус 30 до плюс 45.
В качестве ключей RF могут быть использованы только оригинальные идентификаторы торговой марки VIZIT диапазона 125 kГц - VIZIT-RF2.x
Используется совместно с блоком управления серии 300 в составе многоквартирных домофонов VIZIT и обеспечивает двухстороннюю дуплексную связь между посетителем и абонентом, визуальный контроль обстановки перед блоком вызова, а также открывание замка двери подъезда - из квартиры в режиме разговора нажатием кнопки на абонентском устройстве, ключами VIZIT-RF2 или набором кода снаружи подъезда, нажатием кнопки EXIT изнутри подъезда.
Режимы работы домофона, набираемый номер квартиры индицируются на 4-разрядном светодиодном индикаторе.
Питание блока вызова и замка обеспечивается блоком управления.
Максимальное количество абонентов домофона определяется блоком управления и составляет:
- до 20 абонентов при использовании БУД-302К-20,
- до 80 абонентов при использовании БУД-302К-80,
- до 200 абонентов при использовании БУД-302М.
Рекомендуется применять электромагнитные замки VIZIT-МL240, VIZIT-МL300, VIZIT-МL400 или электромеханические замки с сопротивлением обмотки не менее 10 Ом.
Запрещается использовать электромагнитные замки с сопротивлением обмотки менее 20 Ом, а также не имеющие цепей размагничивания.
Для выхода из помещения (при использовании электромагнитного замка) рекомендуется использовать кнопки ЕХIT, имеющие цепи аварийного управления электромагнитным замком.
При использовании блока управления БУД-302М для подключения абонентских устройств VIZIT (УКП) к подъездной линии домофона применяются блоки коммутации. Возможно применение блоков коммутации БК-4(М), БК-10, БК-30(М), БК-100(М). Для подключения мониторов VIZIT совместно с перечисленными блоками коммутации можно использовать разветвители видеосигнала РВС-4, РВЕ-4 или использовать блоки коммутации со встроенным разветвителем видеосигнала БК-4МV и БК-4MVE.
При подключении мониторов: 427С, 440С, 440СМ, 456С, 456СМ рекомендуется использование группового блока питания мониторов БПД-24/12-1-1 совместно с РВС-2, РВЕ-4 и БК-4MVE. Возможно комбинированное использование разных типов блоков коммутации.
Блоки управления БУД-302К-20, БУД-302К-80 имеют встроенные коммутаторы на 20 и 80 абонентов соответственно. Абонентские устройства VIZIT (УКП) подключаются к этим блокам управления непосредственно, блоки коммутации не используются. Для подключения мониторов VIZIT к линии видеосигнала совместно с перечисленными блоками управления используются разветвители видеосигнала РВС-4, РВЕ-4.
Для установки блока и дополнительной защиты от климатических воздействий рекомендуется использовать монтажный комплект МК-311 (козырек).
