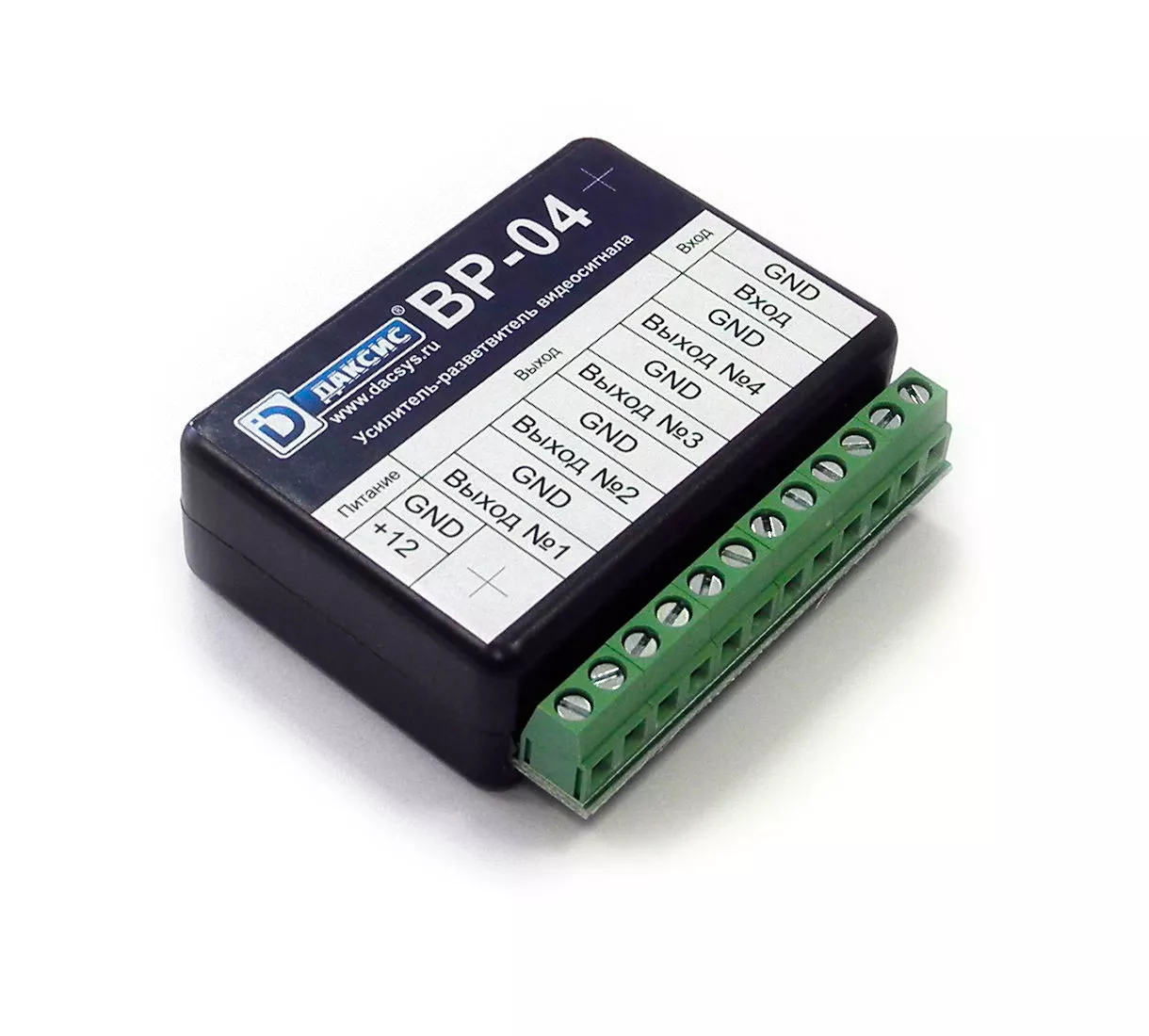

Даксис ВР-04 Усилитель видеосигнала

Артикул: 15610

Подробнее

2640 руб./шт

Есть в наличии

Нашли дешевле? Сделаем скидку!

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

Описание усилителя-разветвителя видеосигнала четырехканального ВР-04

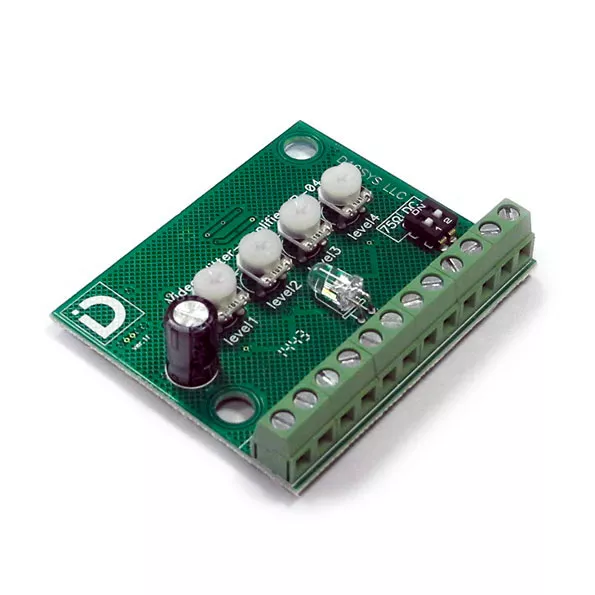

Видеоусилитель ВР-04 предназначен для усиления и восстановительной коррекции видеосигнала с разделением его на четыре независимых канала, для распределения его нескольким разным потребителям. Использование четырех независимых усилительных каналов позволило полностью избежать влияния характера нагрузки одного выхода видеоусилителя на сигнал на других выходах. Для каждого канала предусмотрена независимая регулировка коэффициента усиления, для лучшего согласования с видеовходом каждого потребителя; защита от короткого замыкания видеовыходов; помехоподавляющий фильтр, стабилизатор и защита от подачи напряжения неправильной полярности по входу питания; переключатель типа нагрузки по видеовходу (согласованный 75 Ом или промежуточный) и переключатель типа входа по постоянной составляющей (открытый или закрытый). Для индикации наличия напряжения питания и подсветки платы в темных условиях монтажа, предусмотрен светодиод подсветки элементов регулировки.

Для увеличения количества потребителей видеоусилители можно соединять параллельно по входам видеосигнала и питания, при этом на всех видеоусилителях, кроме самого удаленного от источника видеосигнала, должна быть отключена нагрузка 75 Ом переключателем 75Ω (вниз), а источник питания должен быть рассчитан на соответствующую нагрузку. При необходимости можно отсечь постоянную составляющую входного видеосигнала, установив закрытый тип входа переключателем DC (вниз). Подробности смотрите на обороте этой инструкции.
