Полупрофессиональный 4-канальный цифровой аудиомикшер Stelberry MX-310

Описание полупрофессионального 4-канального цифрового аудиомикшера Stelberry MX-310

STELBERRY MX-310 - полупрофессиональный 4-канальный цифровой аудиомикшер с сенсорным управлением для смешивания аудиосигналов с микрофонов. Позволяет регулировать каждый аудиоканал индивидуально, отключая при регулировке остальные каналы.

Назначение звукового микшера STELBERRY MX-310

Микшер звука STELBERRY MX-310 предназначен для повышения разборчивости речи собеседников, при записи разговоров в помещении на аудиорегистратор, видеорегистратор или IP-камеру.

Главная отличительная особенность STELBERRY MX-310: при регулировке усиления одного из аудиоканалов, остальные каналы отключаются, позволяя наиболее точно настроить качество звука.

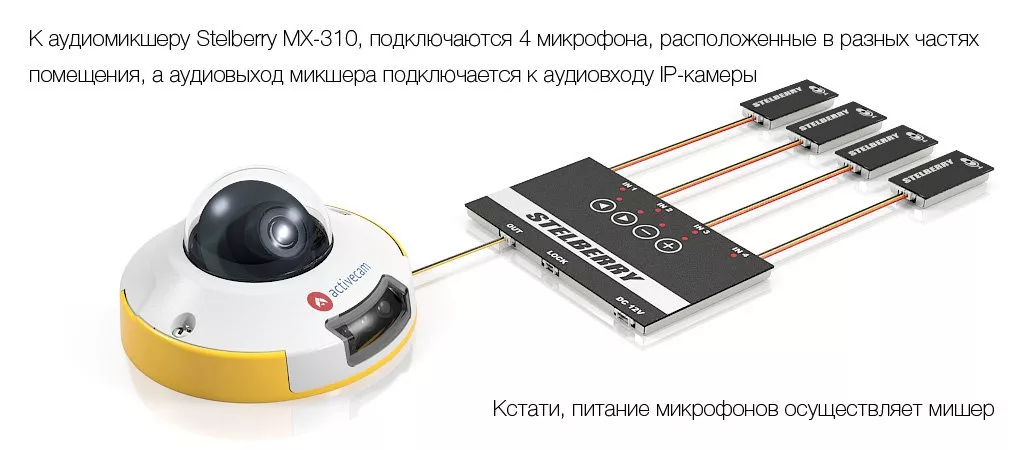

К звуковому микшеру можно подключить до 4-х микрофонов, которые можно расположить в разных частях комнаты. Выходной сигнал с микшера звука можно подать на аудиовход IP-камеры или видеорегистратора.

Для наилучшего результата, предпочтительно применять цифровой микрофон, который существенно повысит разборчивость речи собеседников, что особенно актуально при записи разговоров в помещениях большой площади. Возможности и преимущества звукового аудиомикшера STELBERRY MX-310.

Возможности и преимущества звукового микшера STELBERRY MX-310

• Смешивание аудиосигналов с 4-х активных микрофонов, расположенных в различных местах помещения;
• Высокая разборчивость речи при записи разговоров в комнатах различной площади;
• Удобное сенсорное управление с индикацией;
• Индивидуальная настройка усиления для каждого канала;
• Блокировка меню;
• Питание подключенных активных микрофонов осуществляется через микшер звука;
• Удобное крепление звукового микшера STELBERRY MX-310 на любые поверхности при помощи 2-х стороннего скотча, наклеенного на заднюю сторону.

Простое подключение активных микрофонов к микшеру звука

Для подключения активных микрофонов к микшеру звука, достаточно соединить кабели, идущие в комплекте STELBERRY MX-310, с проводами от микрофонов. Назначение входов звукового микшера STELBERRY MX-310: аудиовход, общий, питание для активного микрофона. Блок питания для микшера звука в комплект поставки не входит.

Для питания, необходимо использовать 12-вольтовый источник питания. Для исключения возникновения нежелательных помех, лучше отдать предпочтение экранированному кабелю, например ШСМ 4х 0,08, где одна жила идет в экране, который можно использовать как общий провод, а две оставшиеся можно использовать для питания микрофона.

Запись разговоров в переговорных комнатах

Использование микшера звука, позволяет добиться высокой разборчивости голосов собеседников, вне зависимости от их положения в помещении. Одной из самых распространенных задач, является запись разговоров в переговорной комнате банка, например при выдаче кредита, чтобы в последствии исключить любые недопонимания между кредитной организацией и клиентами.

Как правило, встроенный в IP-камеру микрофон, или установленный активный микрофон, с трудом справляются с этой задачей. Установка четырех активных микрофонов и применение аудиомикшера STELBERRY MX-310, позволит обеспечить отличную разборчивость речи, даже в переговорной комнате большой площади.

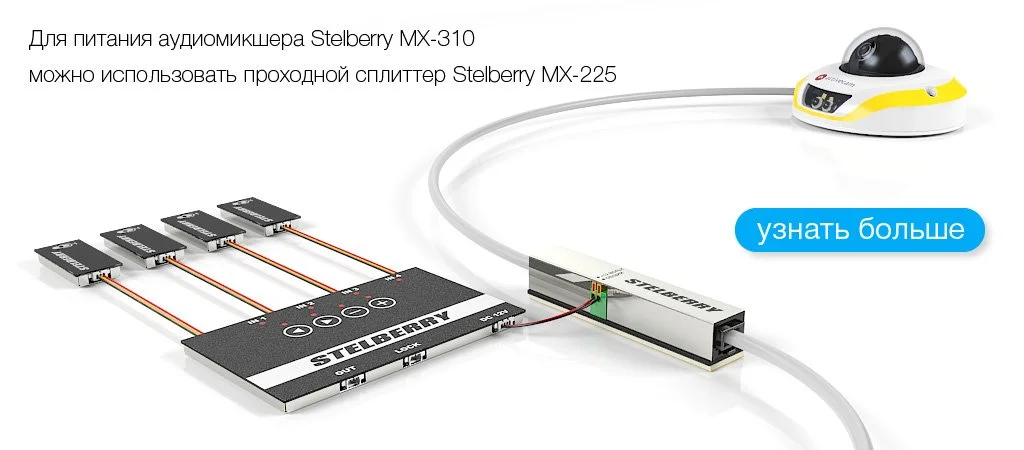

Если микшер звука STELBERRY MX-310 используется совместно с IP-камерой, то для его питания лучше всего использовать проходной PoE-сплиттер STELBERRY MX-225, который позволить осуществить питание не только звукового микшера, но и всех подключенных к нему микрофонов.

Проходной PoE-сплиттер STELBERRY MX-225 позволит многократно упростить монтаж системы, так как отпадёт необходимость применение адаптера питания для микшера звука. Для удобства монтажа, аудиомикшер лучше располагать рядом с проходным PoE-сплиттером STELBERRY MX-225.

Для подключения проходного PoE-сплиттера STELBERRY MX-225, необходимо просто установить его в разрез UTP-кабеля, идущего к IP-камере, обжав концы кабеля стандартными разъёмами RJ-45. Проходной PoE-сплиттер STELBERRY MX-225 совместим со всеми стандартами PoE-питания и снабжён автоматической защитой от превышения допустимого тока и короткого замыкания на выходе. Встроенная в PoE-сплиттер STELBERRY MX-225 система фильтрации выходного напряжения, существенно повышает качество записи разговоров при использовании совместно с микшером звука STELBERRY MX-310.

Удобное сенсорное управление микшером звука

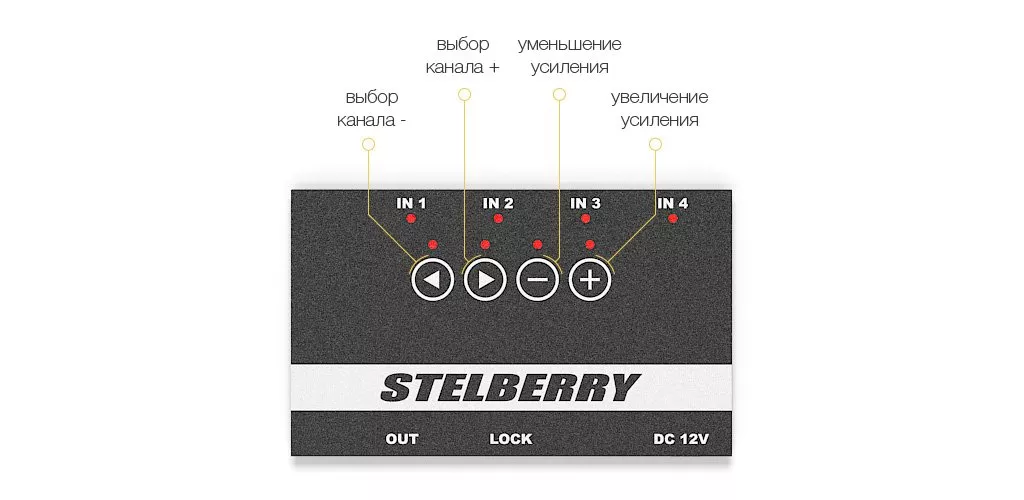

Звуковой микшер STELBERRY MX-310, снабжен удобным сенсорным меню, позволяющим настроить желаемый уровень усиления на каждом из аудиоканалов.

Для включения сенсорного меню, необходимо вставить перемычку в соответствующий разъем. Клавиши со стрелками позволяют выбрать необходимый канал, клавиша «-», уменьшает усиление сигнала, клавиша «+», увеличивает. При выборе канала, загорается соответствующий индикатор с его номером, остальные каналы отключаются, что является несомненным преимуществом микшера звука STELBERRY MX-310, так как при регулировке усиления звук с других каналов не будет отвлекать при настройке уровня звука текущего канала.

Выбирать номер канала можно по кругу, в любом направлении. Алгоритм переключения каналов следующий: 1 канал ● 2 канал ● 3 канал ● 4 канал ● все каналы включены. По окончании регулировки, необходимо снять перемычку блокировки меню, после чего все каналы включатся, независимо от того, в каком режиме был звуковой микшер.

Рекомендации по расположению активных микрофонов и регулировке звукового микшера

Звуковой микшер STELBERRY MX-310, позволяет кардинально улучшить качество записи разговоров, которая может осуществляться через IP-камеру, видео или аудиорегистратор.

Существует 2 базовых варианта расположения активных микрофонов в помещении.

Первый вариант: расположение микрофонов по углам комнаты.

Этот вариант наиболее универсален и применяется в тех случаях, когда собеседники могут перемещаться по комнате.

Второй вариант: активные микрофоны необходимо расположить в тех местах, где будут находиться собеседники. Несомненным плюсом данного способа, является более высокая разборчивость речи.

Обычно, второй вариант применяется в переговорных комнатах, кабинетах врача и других помещениях, где расположение собеседников известно заранее.

Регулировка микшера звука STELBERRY MX-310, осуществляется следующим образом: необходимо выбрать 1 канал и отрегулировать комфортный уровень звука, контролируя его через устройство, к которому подсоединен выход звукового микшера. Затем те же действия нужно повторить с остальными каналами.

Крепление микшера звука STELBERRY MX-310

Микшер звука STELBERRY MX-310, можно закрепить на любую поверхность.

С обратной стороны, мы уже наклеили специализированный двухсторонний скотч, поэтому вам нужно просто снять защитный слой и установить звуковой микшер в наиболее предпочтительном для Вас месте.

Комплектация:

1. Аудиомикшер с проводами - 1 шт.;
2. Скотч двусторонний - наклеен;
3. Инструкция - 1 шт.

Технические параметры

• Количество входов 4;
• Уровень входного аудиосигнала 0...1 Вольт;
• Уровень выходного аудиосигнала 0...1 Вольт;
• Частота пропускания 20...30 000 Гц;
• Тип меню сенсорное;
• Индикация работы светодиодная;
• Цвет индикации красный;
• Регулировка усиления;
• Индивидуальная на канал;
• Диапазон регулировки усиления -70...+20 дБ;
• Шаг регулировки 2 дБ;
• Блокировка меню перемычка;
• Питание для микрофонов Есть;
• Способ крепления 2-х сторонний скотч;
• Питание (в комплект не входит) 12...16 Вольт;
• Потребление до 50 мА;
• Габариты 100х60х6 мм.

Технические характеристики оборудования носят ознакомительный характер и могут быть изменены производителем в любое время без предварительного уведомления.
