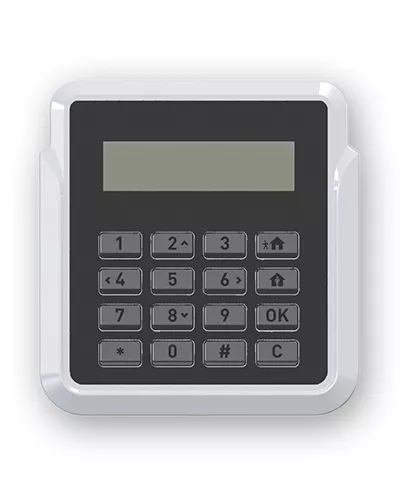

Пульт управления радиоканальный Астра-8131
Астра-8131 Пульт управления радиоканальный
Назначение:
- работа в качестве пульта управления в составе системы с центральным ППКОП* Астра-812 Pro или с Астра-8945 Pro, Астра-712 Pro через радиорасширитель Астра-РИ-М РР,
- ввод и передача по радиоканалу в ППКОП команд управления набором PIN-кодов, а также кнопками быстрого взятия объекта и периметра,
передача сигнала 'Паника',
- отображение получаемых от ППКОП извещений на дисплее и встроенном звуковом сигнализаторе.
* Пульт поддерживается в ППКОП с версией ПО 4_0 и выше
Особенности
- двусторонний радиообмен в радиоканале Астра-РИ-М (433 МГц),
- работа только в модернизированном радиоканале (режиме 2),
- регистрация в системе суммарно до 8-ми пультов управления, из них:
в радиосети центрального ППКОП 812 Pro – до 4-х,
в радиосети расширителей Астра-РИ-М РР – до 4-х,
- регистрация пульта из меню инженера пульта или установкой элемента питания,
- просмотр состояния доступных разделов (не более 16-ти) с отображением названий разделов,
- управление логическими разделами системы (взятие\снятие) вводом PIN-кода с присвоенными полномочиями,
- управление логическими разделами системы (взятие) кнопками быстрого взятия с присвоенными полномочиями,
- оперативный вывод на дисплей прибора информации о текущих событиях в двухстрочном формате,
- звуковая сигнализация о наличии нового события,
- контроль вскрытия корпуса,
- электропитание пульта одним из трех способов:
от литий-тионил-хлоридного ЭП, типоразмер АА, напряжение 3,6 В (входит в комплект поставки),
внешнего (проводного) источника электропитания напряжением 12 В,
внешнего питания USB напряжением 5 В (рекомендуется использовать только для смены ПО),
- автоматическое переключение электропитания с ЭП на внешний источник при подключении последнего, и обратно,
- при питании от ЭП пульт:
- в отсутствии нажатий на кнопки клавиатуры и событий в системе переходит в 'спящее' состояние - на дисплее ничего не отображается, подсветка выключена,
переходит из 'спящего' состояния в рабочий режим:
при возникновении тревожного события в системе: издает звуковой сигнал и включает дисплей, отображая текущее состояние объекта, затем через 30 с пульт снова переходит в 'спящий' режим,
при нажатии на любую кнопку клавиатуры: отображает действия пользователя, затем через 30 с снова переходит в 'спящий' режим,
при питании от внешнего источника питания дисплей не отключается,
- micro USB для смены ПО.
Технические характеристики:
- радиус действия радиоканала на открытой местности, не менее 300 м
рабочий диапазон частот:
- литера 1 433,42 МГц
- литера 3 434,42 МГц
Напряжение питания:
- от ЭП от 2,5 до 3,6 В
- от внешнего источника 12 В от 5 до 15 В
- от USB (для смены ПО) 5 В
порог начала индикации для замены ЭП 2,5 В
порог отключения (с сохранением светодиодной индикации о разряде ЭП), ниже 2,1 В
средний срок службы ЭП 2 года
Ток потребления:
- при напряжении 3,6 В:
- в спящем режиме 0,01 мА
- при включенном радиомодуле 70 мА
- при напряжении 12 В:
- в спящем режиме 10 мА
- при включенном радиомодуле 80 мА
- при напряжении 5 В (для смены ПО):
- максимальный 70 мА
габаритные размеры 108×113×20,5 мм
масса (без ЭП), не более 0, 12 кг
Условия эксплуатации:
- температура от -10 до +50°С
- относительная влажность воздуха без конденсации влаги до 93% при +40°С
- степень защиты оболочкой IP20
