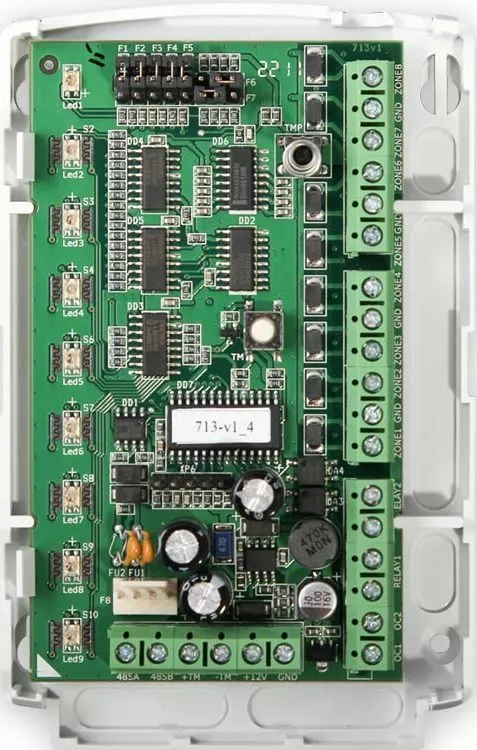

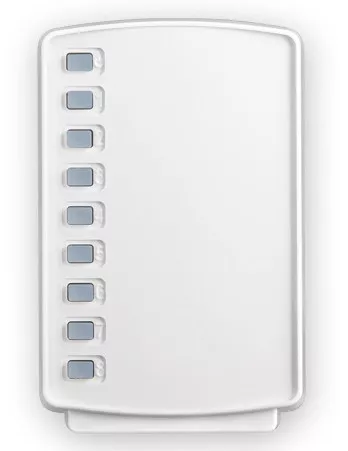

Прибор приёмно-контрольный Астра-713
Прибор приемно-контрольный охранно-пожарный
- Контроль состояния 8 шлейфов сигнализации (ШС) с включенными охранными или пожарными извещателями,
- Управление средствами оповещения,
выдача тревожных извещений на ПЦН через релейные выходы,
- Обмен информацией с ППКОП Астра-Дозор по интерфейсу RS-485,
работа в качестве проводного расширителя ШС в системе Астра-Zитадель с центральным ППКОП Астра-Z-8945 исп.А или Астра-8945 Pro.
ОСОБЕННОСТИ:
- автономное использование или объединение по интерфейсу RS-485 под управлением центрального ППКОП,
- максимальная емкость в системе Астра-Дозор - 16 приборов,
- максимальная емкость в системе Астра-Zитадель - 30 приборов,
- установка режимов работы с помощью перемычек или с помощью ПК,
- программируемые релейные выходы и выходы типа 'открытый коллектор' для управления внешними устройствами (только при автономной работе),
- встроенные кнопки-индикаторы для постановки на охрану / снятия с охраны соответствующего ШС (только при автономной работе),
- защита от перегрузок и неправильных действий в цепях ШС,
'спящий' режим,
выдача извещения о тревоге на ПЦН при полном отключении электропитания,
двухцветная индикация.
ТЕХНИЧЕСКИЕ ДАННЫЕ:
Напряжение питания: 10÷15 В
Количество ШС, подключаемых к прибору: 8 шт
Ток потребления в дежурном режиме: 180 мА
Ток потребления в режиме 'Тревога': 230 мА
Количество релейных выходов: 2 шт
Количество выходов типа 'открытый коллектор' (ОК): 2 шт
Напряжение источника питания, при котором включается индикация 'Питание ниже нормы': 11 ± 0,3 В
Напряжение источника питания, при котором прибор переходит в режим 'Сон': 10 ± 0,2 В
Ток в ШС для питания извещателей: 5 мА
Максимальный ток нагрузки выходов ОК: 500 мА
Максимальное напряжение нагрузки выходов ОК: 15 В
Габаритные размеры прибора: 120,5х79х30,5 мм
Масса прибора: 0,11 кг
Параметры ШС:
- напряжение на клеммах ШС в дежурном режиме: от 14 до 21 В
- ток короткого замыкания по ШС: 20 мА
Время интегрирования ШС:
- охранный: 70 ± 10 мс
- пожарный: 300 ± 30 мс
Сопротивление ШС:
- в состоянии «норма»: от 3 до 5 кОм
- в состоянии 'нарушение' охранный: от 0 до 3 или более 5 кОм
- в состоянии 'нарушение' пожарный: от 1,5 до 3 или от 5 до 12 кОм
- в состоянии 'неисправность' пожарный: от 0 до 1,5 или более 12 кОм
Условия эксплуатации:
- температура: от -30 до +50°С
- относительная влажность воздуха без конденсации влаги: до 95% при +35°С
- степень защиты оболочкой: IP30
ИНФОРМАТИВНОСТЬ:
- двухцветная индикация состояния каждого ШС,
- двухцветная индикация состояния цепи питания и интерфейсной линии,
- программируемые релейные выходы,
- программируемые выходы типа 'открытый коллектор' для звукового и светового оповещателей,
- вход/выход интерфейсной линии RS-485.
