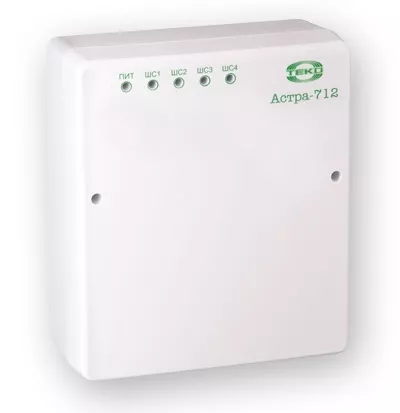

Прибор приёмно-контрольный Астра-712/4
Астра-712/4 Прибор приемно-контрольный охранно-пожарный ППКОП 01101349
Основные данные
постановка на охрану/снятие с охраны осуществляется:
- с использованием ключей Touch memory (ТМ) или устройств, генерирующих код формата ТМ, (РПУ Астра-Р исполнение ТМ, РПУ Астра-РИ-М). Количество регистрируемых идентификаторов ТМ - 28. Регистрация идентификаторов ТМ с помощью кнопки ТМ или с ПК.
- с использованием переключателя или кнопки с фиксированными состояниями “замкнут/разомкнут” (кнопка входит в комплект поставки),
обеспечивается работа ШС по типам 'охранный ' или 'пожарный'.
В ШС могут быть включены:
- извещатели и приемо-контрольные приборы, имеющие выход типа сухой контакт (релейный) и работающие на замыкание или размыкание,
- пожарные извещатели, питающиеся по шлейфу напряжением не менее 9 В и максимальным остаточным напряжением на сработавшем извещателе не более 6 В,
контроль ШС типа 'охранный' производится по сопротивлению в жестких границах состояний ШС 'норма', 'нарушение'. Распознавание состояния ШС 'неисправность ' не производится,
контроль ШС типа 'пожарный” производится по сопротивлению в жестких границах состояний ШС 'норма ', 'нарушение ', 'неисправность ', 'внимание ',
силовой выход для обеспечения питанием устройств оповещения, устройств оконечных РСПИ и других потребителей большого тока непосредственно от АКБ,

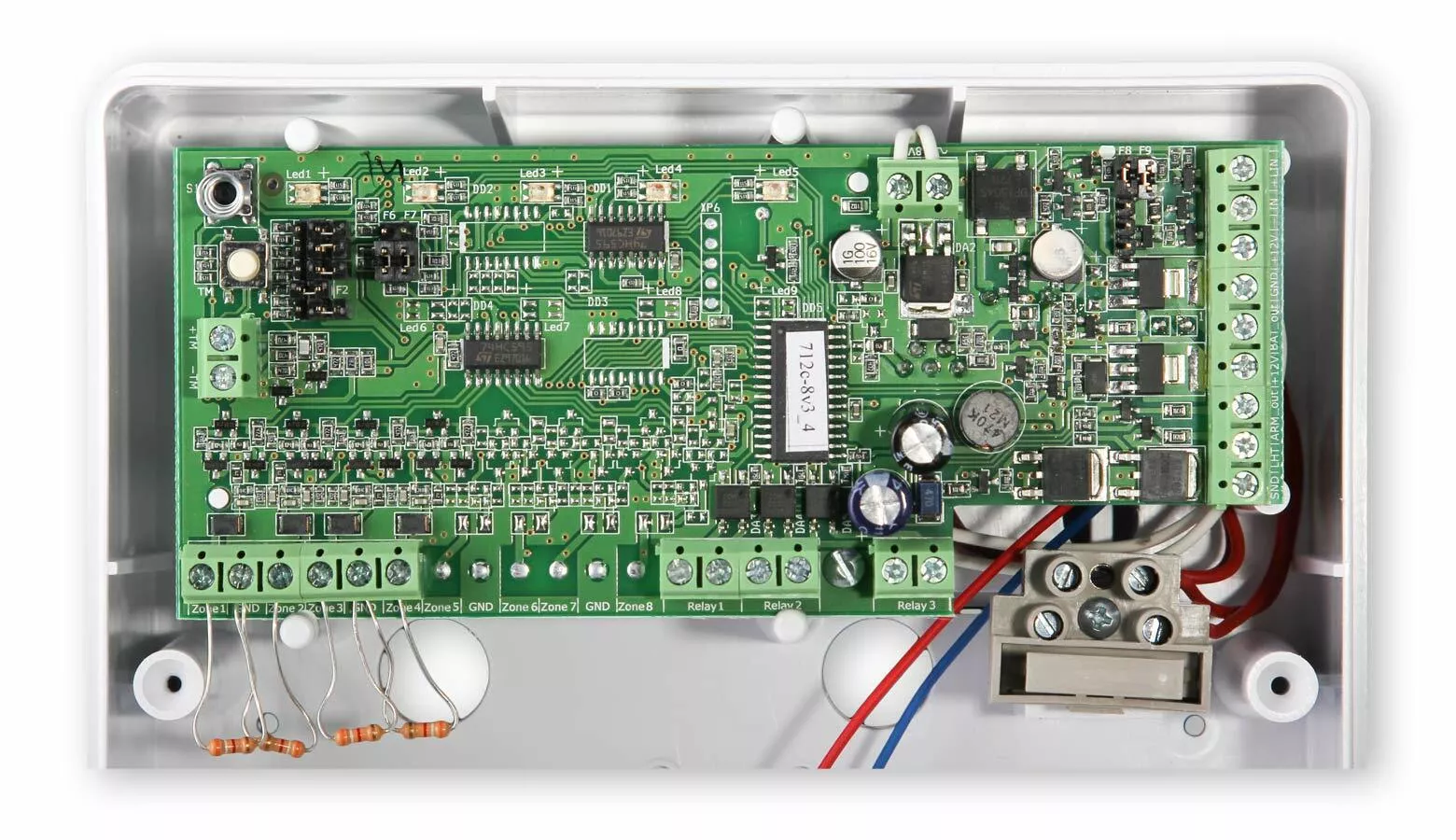

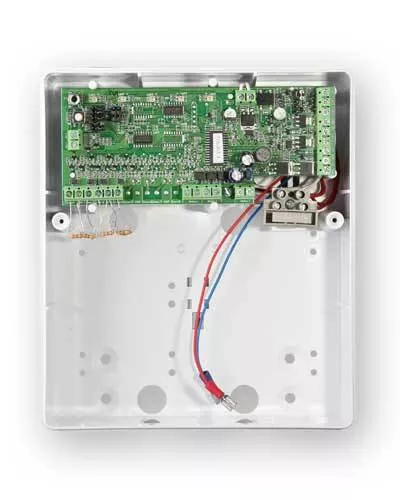

установка основных режимов работы осуществляется с помощью перемычек на плате прибора и предусматривает выбор:
- режима настройки (перемычки или ПК),
- отключение линии расширения,
- способа постановки на охрану (ТМ или КН),
- режима работы в линии расширения (ведущий - ведомый),
- включение режима автоперевзятия,
- выбор режимов работы ШС ( 'охранный ' - 'пожарный '),
- времени задержки на вход/выход,
наиболее полная реализация возможностей ППКОП осуществляется программированием с ПК:
- выбор набора необходимых функций (ПО Flasher),
- определение режимов работы выбранного набора функций (ПО Pconf-712),
подключение к ПК обеспечивается модулем сопряжения Астра-982 или Астра-983,
приборы не предназначены для использования в составе систем автоматического управления пожаротушением.
Технические данные
Питание от:
- сети переменного тока частотой 50 Гц
напряжением 187÷242 В
- АКБ напряжением 12÷14 В
Параметры ШС:
- напряжение на клеммах ШС в дежурном режиме от 9 до 14 В
- ток короткого замыкания по ШС 20±0,3 мА
Время интегрирования ШС:
- охранный 70±10 мс
- пожарный 300±30 мс
Сопротивление ШС:
- 'норма' от 3 до 5 кОм
- 'нарушение' охранный от 0 до 3 или более 5 кОм
- 'нарушение' пожарный от 1,5 до 3 или от 5 до 12 кОм
- 'неисправность' пожарный от 0 до 1,5 или более 12 кОм
ток в ШС для питания извещателей 3,5 мА
величина пульсации по выходу '+12В' 100 мА
напряжение АКБ, при котором включается индикация разряда 11,5±0,3 В
напряжение АКБ, при переходе в 'спящий' режим 10,5±0,3 В
напряжение АКБ, при котором происходит отключение приборов (при отсутствии сетевого напряжения) 10,0±0,3 В
габаритные размеры прибора 165х190х79 мм
Масса прибора:
- с АКБ 3,9 кг
- без АКБ 1,3 кг
Максимальный ток нагрузки выходов:
- внешнего звукового оповещателя с АКБ
(клеммы 'SND' и '+Bat_out') 1,5 А
- внешнего звукового оповещателя без АКБ
(клеммы 'SND' и '+12V') 0,1 А
- внешнего светового оповещателя (клеммы 'LHT' и '+12V') 50 мА
- управления (клеммы 'ARM_out' и '+12V') 50 мА
Условия эксплуатации:
- температура, с АКБ от -10 до +50°С
- температура, без АКБ от -30 до +50°С
- относительная влажность воздуха без конденсации влаги до 95% при +35°С
- степень защиты оболочкой IP41
количество ШС, подключаемых к приборам: 4
количество релейных выходов 3
мощность, потребляемая прибором от сети переменного тока в дежурном режиме (без учета внешней нагрузки) и в режиме тревоги, Вт, не более 15
ток, потребляемый приборами от АКБ, мА, не более:
- в дежурном режиме 150
- в режиме 'Тревога'170
ток максимальной нагрузки по выходу '+12В', мА, не более 750±50
ток при коротком замыкании по выходу '+12В', мА, не более 40±2
время работы от АКБ в дежурном режиме без учета питания внешней нагрузки, ч 48
Информативность

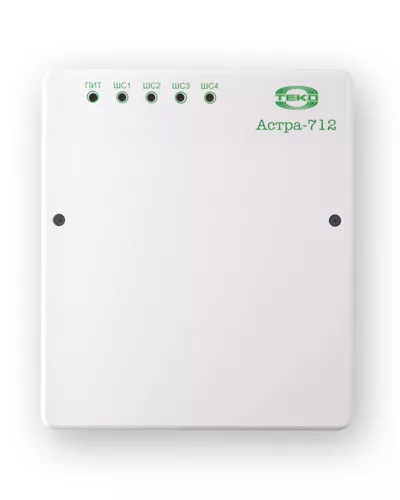

двухцветная индикация состояния каждого ШС,
двухцветная индикация состояния цепей питания,
выход на световой оповещатель,
выход на звуковой оповещатель,
программируемые релейные выходы,
выход для питания извещателей,
дополнительный выход от АКБ,
выход управления '' с двумя фиксированными состояниями замкнут/разомкнут (взят/снят),
вход/выход линии расширения.
