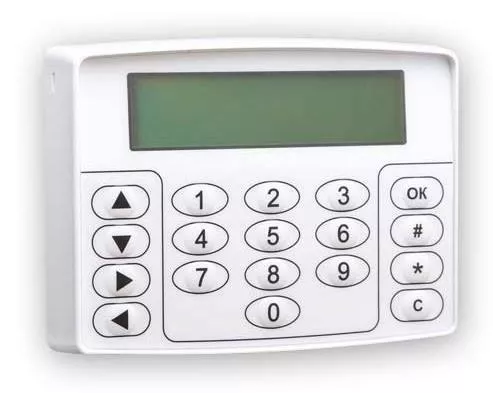

Прибор приемно-контрольный Астра-Y ПЦН
ПЦН Астра-Y Пульт централизованного наблюдения
Организация централизованной охраны объектов от несанкционированных проникновений и пожаров путем контроля состояния.
- Управление средствами оповещения,
- Выдача тревожных извещений через релейные выходы,
- Выдача извещений по линии расширения LIN на релейные модули Астра-821/822, модули индикации Астра-861,
- Ведение журнала событий,
- Работа в качестве основного или резервного пульта централизованной охраны.
Особенности:
- максимальная емкость системы Астра-Y с применением ПЦН Астра-Y:
- 250 объектовых устройств УОО Астра-Y,
- 2000 ШС/разделов объектовых ППКОП, подключенных к УОО,
- интерфейс RS-485 для подключения до 4-х устройств оконечных пультовых (УОП) Астра-Y,
- интерфейс LIN для подключения дополнительного оборудования (модулей силовых реле Астра-821, модулей сигнальных реле Астра-822, модулей индикации Астра-861),
USB разъем для программирования системы с ПК и для обновления программного обеспечения пульта,
- возможность настройки системы с клавиатуры пульта из Меню инженера с доступом по паролю Инженера,
- быстрый доступ с клавиатуры для просмотра журнала событий, состояний ШС, разделов, объектов, оборудования и т.д.,
- журнал на 1500 событий,
- энергонезависимые календарь - часы,
- режим ожидания при мониторинге объектов на ПК с установленным ПО АРМ Астра-Y.
Технические характеристики:
Напряжение питания: 10,5÷15 В
Ток потребления, не более: 200 мА
Максимальный ток, коммутируемый реле: 0,1 А
Максимальное напряжение, коммутируемое реле: 100 В
Максимальный ток нагрузки выхода OC1: 1,5 А
Максимальный ток нагрузки выхода OC2: 0,1 А
Максимальное напряжение нагрузки выхода OC1: 30 В
Максимальное напряжение нагрузки выхода OC2 : 12 В
Время технической готовности, не более: 15 с
Длина линии интерфейса LIN при R
Длина линии интерфейса RS-485, не более: 1000 м
Габаритные размеры: 145х110х31 мм
Условия эксплуатации:
- температура: от -10 до +55°С
- относительная влажность воздуха без конденсации влаги: до 93% при +40°С
- степень защиты оболочкой: IP41
ИНФОРМАТИВНОСТЬ:
- знакосинтезирующий индикатор 2 х 16 (высота символа 10 мм) с подсветкой,
- два программируемых выхода типа 'открытый коллектор' для звукового и светового оповещателей,
- два программируемых выходных реле,
- встроенный звуковой сигнализатор,
- вход/выход линии интерфейса RS-485,
- вход/выход линии интерфейса LIN
