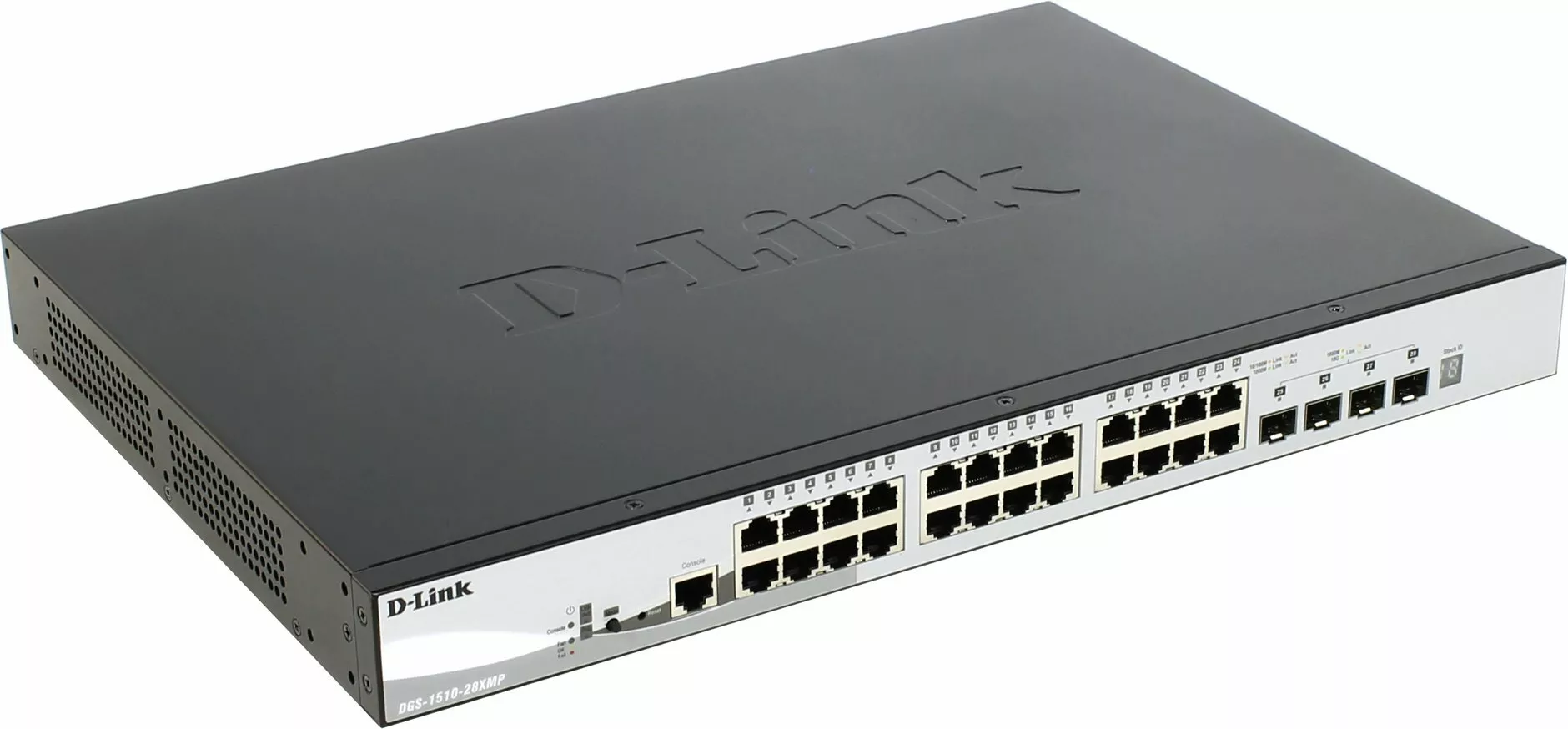

Коммутатор PoE DGS-1510-28XMP/A1A

Настраиваемый L2+ стекируемый коммутатор с 24 портами 10/100/1000Base-T и 4 портами 10GBase-X SFP+ (24 порта PoE 802.3af/at, PoE-бюджет 370 Вт)

Серия DGS-1510 включает в себя коммутаторы SmartPro с портами 10G и является идеальным решением для развертывания сетей предприятий малого и среднего бизнеса (SME/SMB). Серия DGS-1510 обеспечивает надежное соединение и позволяет легко масштабировать существующую сеть. Коммутаторы данной серии оснащены 16, 24 или 48 портами 10/100/1000 Мбит/с, а также портами 10G SFP+, используемыми для стекирования или uplink-соединения.



Коммутаторы с поддержкой РоЕ идеально подходят для корпоративных клиентов, в сетях которых используются VoIP-сервисы, беспроводные точки доступа и сетевые видеокамеры. Коммутатор DGS-1510-28XMP поддерживает стандарт 802.3at (до 30 Вт выходной мощности на порт) и обеспечивает подачу питания на различные устройства с поддержкой РоЕ, позволяя расширить существующую сеть по мере роста предприятия, а также ввести в использование новейшие технологии без избыточных затрат.

Характеристики

Аппаратное обеспечение

Интерфейсы

• 24 порта 10/100/1000Base-T с поддержкой PoE

• 4 порта 10G Base-X SFP+

Консольный порт

RJ-45

Индикаторы

• Power/Stacking ID/Fan Error/PoE Push Button (на устройство)

• Link/Activity/Speed/PoE Mode (на порт 10/100/1000Base-T)

• Link/Activity/Speed (на порт 1000Base-X SFP)

• Link/Activity/Speed (на порт 10G Base-X SFP+)

Сетевые кабели

• UTP Cat. 5, Cat. 5e (макс. 100 м)

• EIA/TIA-568 100-Ом STP (макс. 100 м)



Производительность

Коммутационная матрица

• 128 Гбит/с

Скорость перенаправления 64-байтных пакетов

• 95,24 Mpps

Flash-память

32 МБ

Оперативная память

256 МБ

Таблица MAC-адресов

• До 16 000 записей на устройство

Буфер пакетов

• 1,5 Мб на устройство



РоЕ

Стандарт РоЕ

• IEEE 802.3af, 802.3at

Порты с поддержкой РоЕ

• Порты 1-24: до 30 Вт

Бюджет мощности РоЕ

• Макс. 370 Вт



Программное обеспечение

Стандарты и функции

• IEEE 802.3 10Base-T Ethernet

• IEEE 802.3u 100Base-TX Fast Ethernet

• IEEE 802.3ab 1000Base-T Gigabit Ethernet

• 802.3ae 10 GbE

• Управление потоком IEEE 802.3x для режима полного дуплекса

• Автоопределение скорости

Стекирование

• Виртуальное стекирование

• D-Link Single IP Management

• До 32 устройств в виртуальном стеке

• Полоса пропускания: до 20 Гбит/с

• Физическое стекирование

• Линейная или кольцевая топология

• Полоса пропускания в режиме полного дуплекса: до 40 Гбит/с

• До 6 устройств в стеке

Функции уровня 2

• Таблица MAC-адресов: до 16K

• Управление потоком

• Управление потоком 802.3x

• Предотвращение блокировок HOL

• Jumbo-фреймы до 9000 байт

• IGMP Snooping

• IGMP v1/v2 Snooping

• IGMP v3 awareness

• Поддержка до 512 IGMP-групп

• Поддержка до 128 статических многоадресных групп

• IGMP на VLAN

• Поддержка IGMP Snooping Querier

• IGMP Snooping Fast Leave на основе узла

• MLD Snooping

• Поддержка MLD v1/v2 awareness

• Поддержка 512 групп

• Поддержка 128 статических многоадресных групп

• MLD Snooping на основе VLAN

• MLD Fast Leave на основе узла

• MLD Snooping Querier

• Spanning Tree Protocol

• 802.1D STP

• 802.1w RSTP

• 802.1s MSTP

• Функция Loopback Detection

• 802.3ad Link Aggregation

• Макс. 32 группы на устройство/8 портов на группу

• Зеркалирование портов

• Поддержка 4 групп зеркалирования

• One-to-One, Many-to-One

• Поддержка зеркалирования для входящего/ исходящего/ трафика в обоих направлениях

• Фильтрация многоадресных рассылок

• Перенаправление всех незарегистрированных групп

• Фильтрация всех незарегистрированных групп

• Ethernet Ring Protection Switching (ERPS)

VLAN

• 802.1Q Tagged VLAN

• Группы VLAN: 4K

• Настраиваемый VID: 0~4094

• GVRP

• Asymmetric VLAN

• Auto Voice VLAN

• Auto Surveillance VLAN

• MAC-Based VLAN

• 802.1v Protocol-Based VLAN

Качество обслуживания (QoS)

• CoS на основе:

• Очередей приоритетов 802.1p

• VLAN

• MAC-адреса

• Ether type

• IP-адреса

• DSCP

• Типа протокола

• Номера порта TCP/UDP

• DSCP для класса трафика IPv6

• Метки потока IPv6

• 802.1p Quality of Service

• Обработка очередей

• Strict Priority Queue (SPQ)

• Weighted Round Robin (WRR)

• Deficit Round Robin (DRR)

• SPQ + WRR

• 8 очередей на порт

• Управление полосой пропускания

• На основе порта (входящее/исходящее, с минимальным значением 64 Кбит/с для 10/100/1000Base-T)

Функции уровня 3

• ARP

• 256 статических ARP-записей

• Поддержка Gratuitous ARP

• IPv6 Neighbour Discovery (ND)

• 16 IP-интерфейсов

• Маршрут по умолчанию

• Статическая маршрутизация

- Макс. кол-во записей статических маршрутов IPv4: 64

- Макс. кол-во записей статических маршрутов IPv6: 32

• Inter-VLAN Routing

Списки управления доступом (ACL)

• ACL на основе:

• Очередей приоритетов 802.1p

• VLAN

• MAC-адреса

• Ether type • IP-адреса

• DSCP

• Типа протокола

• Номера порта TCP/UDP

• DSCP для класса трафика IPv6

• Метки потока IPv6

• Действия ACL

• Разрешить

• Отклонить

• Макс. кол-во списков доступа: 256

• Макс. кол-во правил: 768

• Один или несколько портов (каждое правило)

• ACL по расписанию

• Статистика ACL

Безопасность

• Port Security

• Поддержка до 128 MAC-адресов на порт

• Защита от широковещательного/ многоадресного/одноадресного шторма

• Dynamic ARP Inspection

• Статический MAC-адрес

• D-Link Safeguard Engine

• DHCP Server Screening

• Предотвращение атак ARP Spoofing

• Макс. кол-во записей: 64

• SSH

• Поддержка SSH v2

• Поддержка IPv4/IPv6

• Защита от атак BPDU

• Предотвращение атак DoS

• SSL

• Поддержка v1/v2/v3

• Поддержка IPv4/IPv6

• Сегментация трафика

• Привязка IP-MAC-Port Binding

• DHCP snooping

• IP Source Guard

• Dynamic ARP inspection

• IPv6 DHCP Guard

• IPv6 RA Guard

• IPv6 Snooping

• IPv6 Source Guard

• IPv6 ND Inspection

• Защита от BPDU-атак

AAA

• Смешанная аутентификация 802.1X и по MAC-адресу

• Поддержка локальной базы/RADIUS-сервера

• Поддержка EAP, OTP, TLS, TTLS, PEAP

• Управление доступом на основе Web (WAC)

• Управление доступом на основе порта

• Управление доступом на основе узла

• Динамическое назначение VLAN

• Guest VLAN

• Аутентификация RADIUS и TACACS+ для доступа к коммутатору

• RADIUS и TACACS+ accounting

• Управление доступом на основе MAC-адреса (MAC)

• Управление доступом на основе порта

• Управление доступом на основе узла

• Динамическое назначение VLAN

• Управление доступом на основе японского Web-интерфейса (JWAC)

• Управление доступом на основе порта

• Управление доступом на основе узла

• Динамическое назначение VLAN

OAM

• Диагностика кабеля

• sFlow

• Восстановление заводских настроек по умолчанию

Управление

• Web-интерфейс

• CLI

• Telnet-сервер

• TFTP-клиент

• IPv6 Neighbor Discovery

• Настраиваемый MDI/MDIX

• SNMP

• Поддержка v1, v2c, v3

• SNMP Trap

• Системный журнал

• Макс. кол-во записей в журнале: 10 000

• DHCP-клиент

• Поддержка утилиты D-Link Network Assistant

• SNTP

• ICMPv6

• Поддержка стека протоколов IPv4/v6

• Автоматическая настройка по DHCP

• RMON v1

Технология D-Link Green 3.0

• Экономия электроэнергии

• В зависимости от статуса соединения

• Выключение индикаторов или портов

• Спящий режим

• PoE по расписанию



Физические параметры

Размеры

• 440 x 308 x 44 мм

Вес

• 4,25 кг



Условия эксплуатации

Питание

• 100-240 В переменного тока, 50-60 Гц, внутренний универсальный источник питания

Потребляемая мощность

• Режим ожидания: 28,3 Вт

• Максимальная потребляемая мощность: 436,3 Вт (функция PoE включена), 38,4 Вт (функция PoE выключена)

Тепловыделение

• 1487,783 БТЕ/час

MTBF (часы)

• 274 796

Уровень шума

• 56,9 дБ

Система вентиляции

• 2 вентилятора

Температура

• Рабочая: от -5 до 50 °C

• Хранения: от -20 до 70 °C

Влажность

• При эксплуатации: от 0% до 95% без конденсата

• При хранении: от 0% до 95% без конденсата



Комплект поставки

• Коммутатор DGS-1510-28XMP

• Кронштейн для установки в стойку

• 4 резиновые ножки

• Кабель питания

• Консольный кабель

• Зажим для кабеля питания

• Компакт-диск с руководством пользователя и утилитой DNA (D-Link Network Assistant)

• Краткое руководство по установке на нескольких языках
