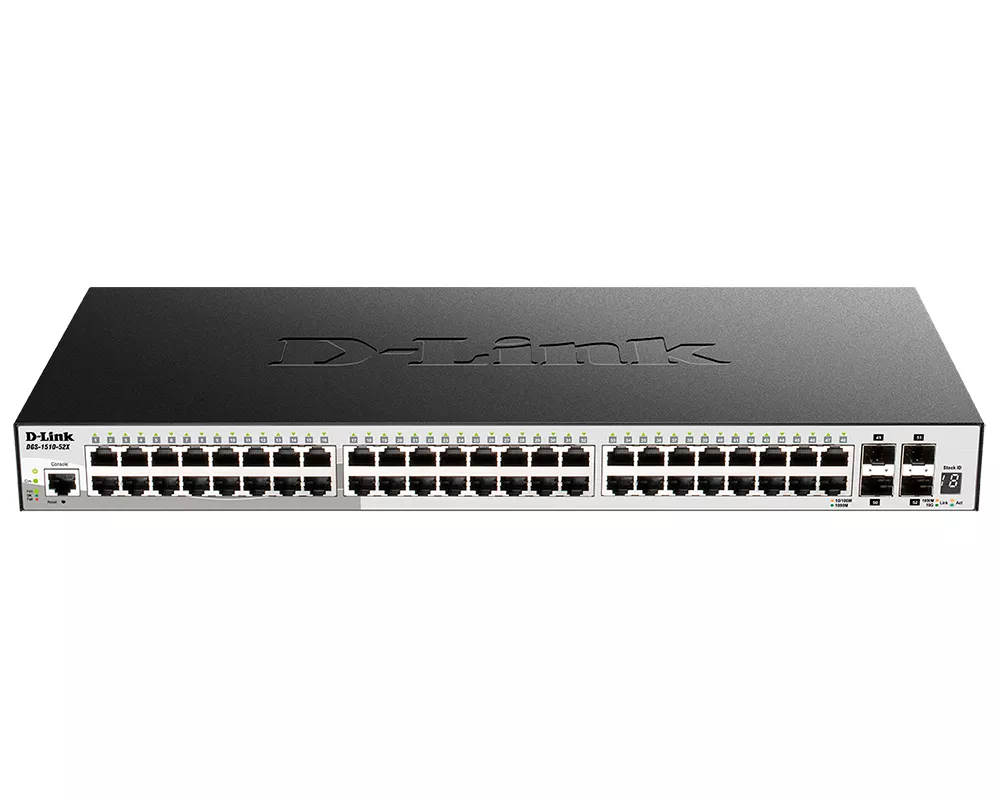

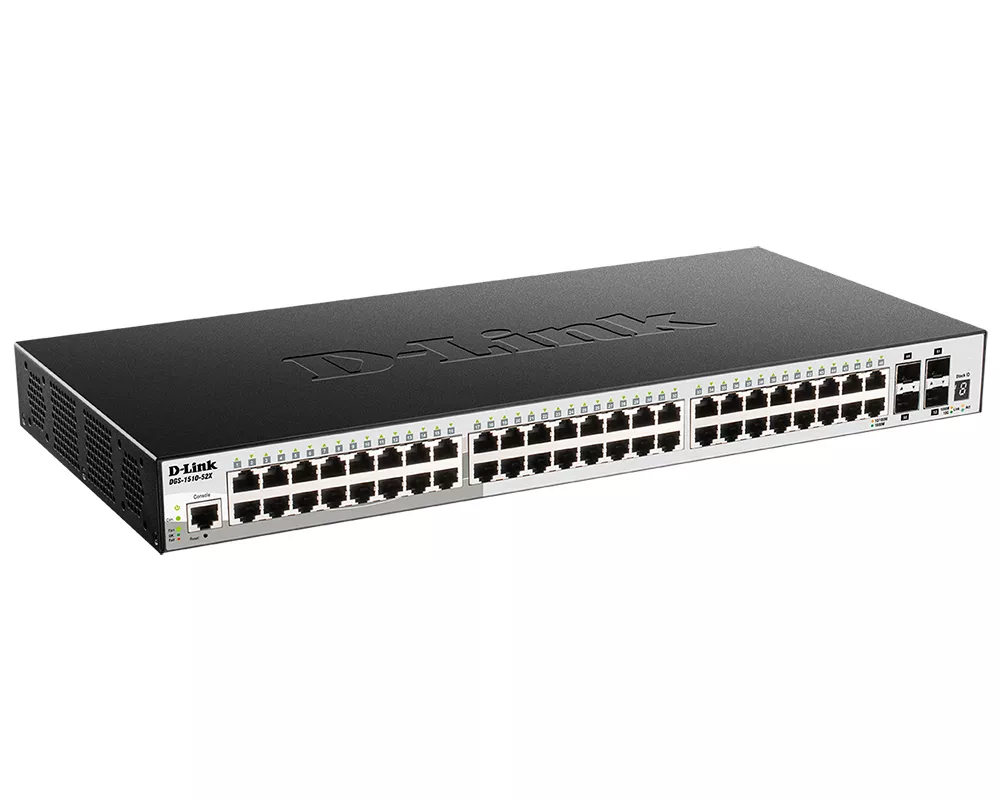

Коммутатор DGS-1510-52X/A2

Настраиваемый L2+ стекируемый коммутатор с 48 портами 10/100/1000Base-T и 4 портами 10GBase-X SFP+

Характеристики

Стандарты и функции на портах

IEEE 802.3 10BASE-T Ethernet, IEEE 802.3u 100BASE-TX Fast Ethernet, IEEE 802.3ab 1000BASE-T Gigabit Ethernet, 802.3ae 10 GbE, Управление потоком IEEE 802.3x для режима полного дуплекса, Автоопределение скорости



Количество портов

48 портов 10/100/1000 Мбит/с, 4 порта 10G SFP+



Консольный порт

RJ-45



Сетевые кабели

• UTP Cat. 5, Cat. 5e (макс. 100 м)

• EIA/TIA-568 100-ом STP (макс. 100 м)



Полу-/полный дуплекс

Полный/полудуплекс для скорости 10/100 Мбит/с



Автоопределение полярности кабеля

Настраиваемое автоматически или вручную MDI/MDIX



Производительность

• Коммутационная матрица: 176 Гбит/с

• Метод передачи: Store-and-forward

• Таблица MAC-адресов: 16 000 записей на устройство

• Обновление MAC-адресов:

- До 512 статических записей MAC-адресов

- Включение/отключение автоизучения MAC-адресов

• Скорость перенаправления 64-байтных пакетов: 130,95 Mpps

• Буфер пакетов: 3 МБ на устройство



Flash-память

32 МБ



Оперативная память

256 МБ



Функции программного обеспечения

Стекирование

• Виртуальное стекирование

o D-Link Single IP Management

o До 32 устройств в виртуальном стеке

o Полоса пропускания: до 20 Гб

• Физическое стекирование

o Линейная или кольцевая топология

o Полоса пропускания в режиме полного дуплекса: до 40 Гб

o До 6 устройств в стеке

o При использовании функции стека резервируются 2 порта SFP+



Функции L2

• Таблица MAC-адресов: 16K

• Управление потоком

o Управление потоком 802.3x

o Предотвращение блокировок HOL

• Jumbo-фреймы до 9000 байт

• IGMP Snooping

o IGMP v1/v2 Snooping

o IGMP v3 awareness

o Поддержка до 512 IGMP-групп

o Поддержка до 128 статических многоадресных групп

o IGMP на VLAN

o Поддержка IGMP Snooping Querier

o IGMP Snooping Fast Leave на основе узла

• MLD Snooping

o Supports MLD v1/v2 awareness

o Поддержка 512 групп

o Поддержка 128 статических многоадресных групп

• MLD Snooping на основе VLAN

• MLD Fast Leave на основе узла

• MLD Snooping Querier

• Spanning Tree Protocol

o 802.1D STP

o 802.1w RSTP

o 802.1s MSTP

• Функция Loopback Detection

• 802.3ad Link Aggregation

o Макс. 32 группы на устройство/8 портов на группу

• Зеркалирование портов

• Поддержка 4 групп зеркалирования

• One-to-One, Many-to-One

• Поддержка зеркалирования для входящего/ исходящего/ трафика в обоих направлениях

• Фильтрация многоадресных рассылок

• Перенаправление всех незарегистрированных групп

• Фильтрация всех незарегистрированных групп

• ERPS



VLAN

• 802.1Q Tagged VLAN

• Группы VLAN: 4K

• Настраиваемый VID: 0~4094

• GVRP • Asymmetric VLAN

• Auto Voice VLAN

• Auto Surveillance VLAN

• MAC-Based VLAN

• 802.1v Protocol-Based VLAN



Качество обслуживания (QoS)

• CoS на основе:

o Очередей приоритетов 802.1p

o VLAN

o MAC-адреса

o Ether type

o IP-адреса

o DSCP

o Типа протокола

o Номера порта TCP/UDP

o DSCP для класса трафика IPv6

• Метки потока IPv6

• 802.1p Quality of Service

• Обработка очередей

o Strict Priority Queue (SPQ)

o Weighted Round Robin (WRR)

o Deficit Round Robin (DRR)

o SPQ + WRR

• 8 очередей на порт

• Управление полосой пропускания

o На основе порта (Входящее/исходящее, с минимальным значением 64 Кбит/с для 10/100/1000 BASE-T)



Функции L3

• ARP

o 256 статических ARP записей

o Поддержка Gratuitous ARP

• IPv6 Neighbour Discovery (ND)

• 16 IP-интерфейсов

• Маршрут по умолчанию

• Статическая маршрутизация

- Макс. кол-во записей статических маршрутов IPv4: 64

- Макс. кол-во записей статических маршрутов IPv6: 32

• Inter-VLAN Routing



Списки управления доступом (ACL)

• ACL на основе:

o Очередей приоритетов 802.1p

o VLAN

o MAC-адреса

o Ether type

o IP-адреса

o DSCP

o Типа протокола

o Номера порта TCP/UDP

• DSCP для класса трафика IPv6

• Метки потока IPv6

• Действия ACL

o Разрешить

o Отклонить

• Макс. кол-во списков доступа: 256

• Макс. кол-во правил: 768

• Один или несколько портов (каждое правило)

• ACL по расписанию

• Статистика ACL



Безопасность

• Port Security

o Поддержка до 128 MAC-адресов на порт

• Защита от широковещательного/ многоадресного/одноадресного шторма

• Dynamic ARP Inspection

• Статический MAC-адрес

• D-Link Safeguard Engine

• DHCP Server Screening

• Предотвращение атак ARP Spoofing

o Макс. кол-во записей: 64

• SSH

o Поддержка SSH v2

o Поддержка IPv4/IPv6

• Защита от атак BPDU

• Предотвращение атак DoS

• SSL

o Поддержка v1/v2/v3

o Поддержка IPv4/IPv6

• Сегментация трафика

• Привязка IP-MAC-Port Binding

o DHCP snooping

o IP Source Guard

o Dynamic ARP inspection

o DHCPv6 Guard

o RA Guard

o IPv6 Snooping

o IPv6 Source Guard

• IPv6 ND Inspection

• Защита от BPDU-атак



AAA

• Смешанная аутентификация 802.1X и по MAC-адресу

o Поддержка локальной базы/RADIUS-сервера

o Поддержка EAP, OTP, TLS, TTLS, PEAP

• Управление доступом на основе Web (WAC)

o Управление доступом на основе порта

o Управление доступом на основе узла

o Динамическое назначение VLAN

• Guest VLAN

• Аутентификация RADIUS и TACACS+ для доступа к коммутатору

• RADIUS и TACACS+ accounting

• Управление доступом на основе MAC-адреса (MAC)

o Управление доступом на основе порта

o Управление доступом на основе узла

o Динамическое назначение VLAN

• Управление доступом на основе японского Web-интерфейса(JWAC)

o Управление доступом на основе порта

o Управление доступом на основе узла

o Динамическое назначение VLAN



OAM

• Диагностика кабеля

• Восстановление заводских настроек по умолчанию

• sFlow



Управление

• Web-интерфейс

• CLI

• Telnet-сервер

• TFTP-клиент

• IPv6 Neighbor Discovery

• Настраиваемый MDI/MDIX

• SNMP

• Поддержка v1, v2c, v3

• SNMP Trap

• Системный журнал

• Макс. кол-во записей в журнале: 10 000

• DHCP-клиент

• Поддержка утилиты D-Link Network Assistant

• SNTP

• ICMPv6

• Поддержка стека протоколов IPv4/v6

• Автоматическая настройка по DHCP

• RMON v1



Технология D-Link Green 3.0

• Экономия электроэнергии

o В зависимости от статуса соединения

o Выключение индикаторов или портов

• Спящий режим

• PoE на основе времени (только для моделей с поддержкой PoE)



MTBF (часы)

• 416789,03 (для ревизии A1)

• 423302,2461 (для ревизии A2)



Питание на входе

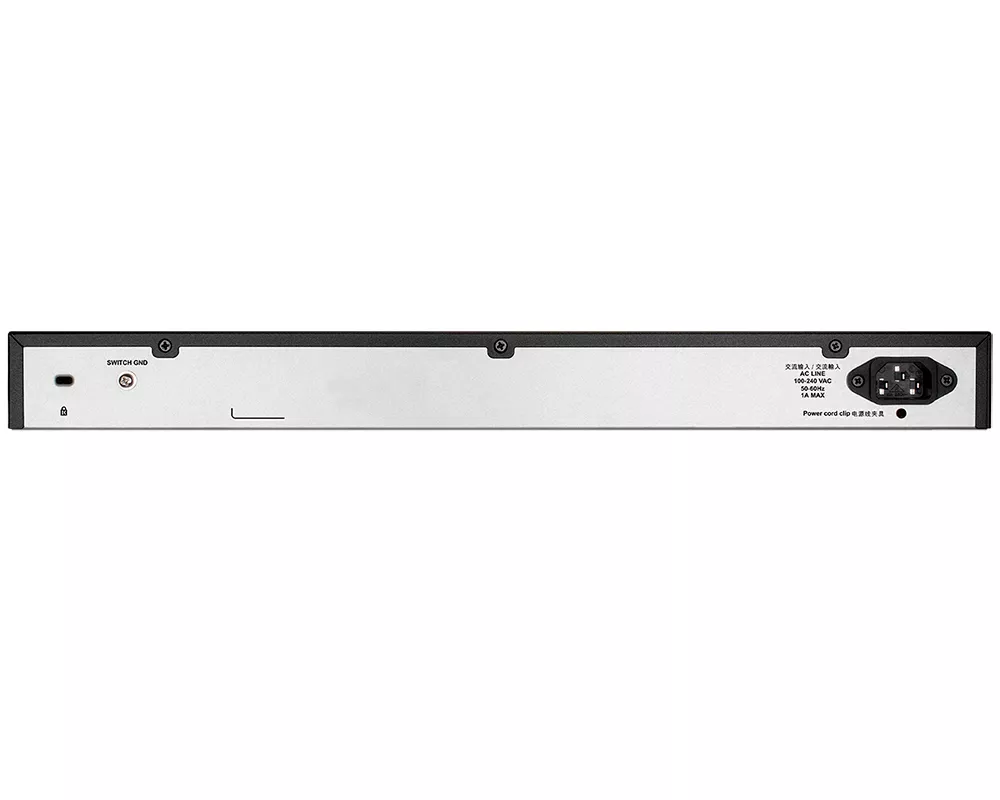

100-240 В переменного тока, 50-60 Гц, внутренний универсальный источник питания



Макс. потребляемая мощность

• 44,2 Вт (для ревизии A1)

• 48 Вт (для ревизии A2)



Потребляемая мощность в режиме ожидания

• 28,9 Вт (для ревизии A1)

• 30,3 Вт (для ревизии A2)



Количество вентиляторов

• 2 (для ревизии A1)

• 1 (для ревизии A2)



Уровень шума

• 45,8 дБ (для ревизии A1)

• 49,7 дБ (для ревизии A2)



Тепловыделение

• 138,787 БТЕ/час (для ревизии A1)

• 163,68 БТЕ/час (для ревизии A2)



Рабочая температура

От -5 до 50°C



Температура хранения

От -20 до 70°C



Рабочая влажность

От 0% до 95% без конденсата



Влажность хранения

От 0% до 95% без конденсата



Размеры

440 мм x 250 мм x 44 мм



Вес

• 2,4 кг (для ревизии A1)

• 3,1 кг (для ревизии A2)



Индикаторы

Power/Stacking ID/Fan (на устройство), Link/Activity/Speed (на порт 10/100/1000 Мбит/с), Link/Activity/Speed (на SFP-порт), Link/Activity/Speed (на порт 10G SFP+)



Комплект поставки

• Коммутатор DGS-1510-52X

• Кабель питания

• Фиксатор для кабеля питания

• Консольный кабель с разъемом RJ-45

• 2 крепежных кронштейна для установки в 19-дюймовую стойку

• Комплект для монтажа

• 4 резиновые ножки

• Краткое руководство по установке
