Шинный модуль JA-114HN
Jablotron JA-114HN – шинный модуль с четырьмя входами и четырьмя выходами.
Описание шинного модуля JA-114HN

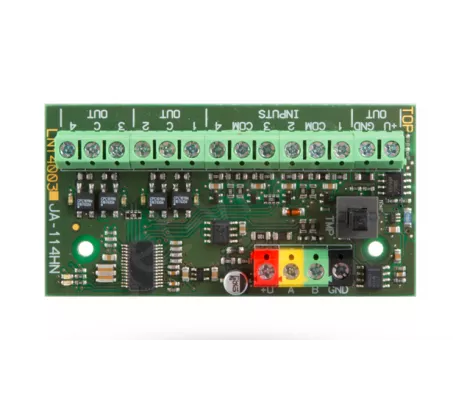

Jablotron JA-114HN – шинный модуль с четырьмя входами и четырьмя выходами. Адресный модуль, снабженный четырьмя кабельными входами с регулируемыми значениями концевого резистора EOL, четырьмя гальванически разделенными PG выходами и вспомогательным источником питания, защищенным электронным предохранителем. Вдобавок к концевому резистору EOL, значения резистора также можно задать и для входов. Выходы являются гальванически разделенными (два выхода имеют общую клемму С в каждом из случаев). Модуль Jablotron JA-114HN занимает четыре позиции в контрольной панели и оснащен передним и задним тамперным датчиком.
В основном Jablotron JA-114HN подходит для восстановления проводных сигналов тревоги там, где все еще используются старые детекторы. Они также часто используются для управления различными бытовыми приборами при помощи PG выходов. Вспомогательный источник электропитания позволяет подавать ток на бустерные реле, подключенные к выходу сигнала.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Единица измерения: 1 шт
- Габариты (мм): 77x40x31
- Совместимость F-Link 1.4.0 или более поздние версии
- Питание через шину контрольной панели 12 В (9 - 15 В)
- Потребление в резервном режиме 25 мА + потребление подключенных устройств
- Потребление тока (максимальное) на выбранном участке кабеля 25 мА + потребление подключенных устройств
- Максимальный ток на выходе +U (электронный предохранитель) 200 мА
- Максимальный ток / напряжение коммутации на каждом выходе 500 мА / 38 В
- Максимальное измеренное сопротивление на входе 20 kOhm
- Максимальная длина линий питания входов 100 м
- Размеры 77 x 40 x 31 мм
- Классификация уровень безопасности 2, ACE тип B, в соответствии с: EN 50131-1, EN 50131-3
- Класс окружающей среды II. Общие условия при эксплуатации внутри помещений в соответствии с EN 50131-1
- Диапазон рабочих температур от -10 °C до +40 °C
- Также соответствует требованиям EN 50130-4, EN 55022
