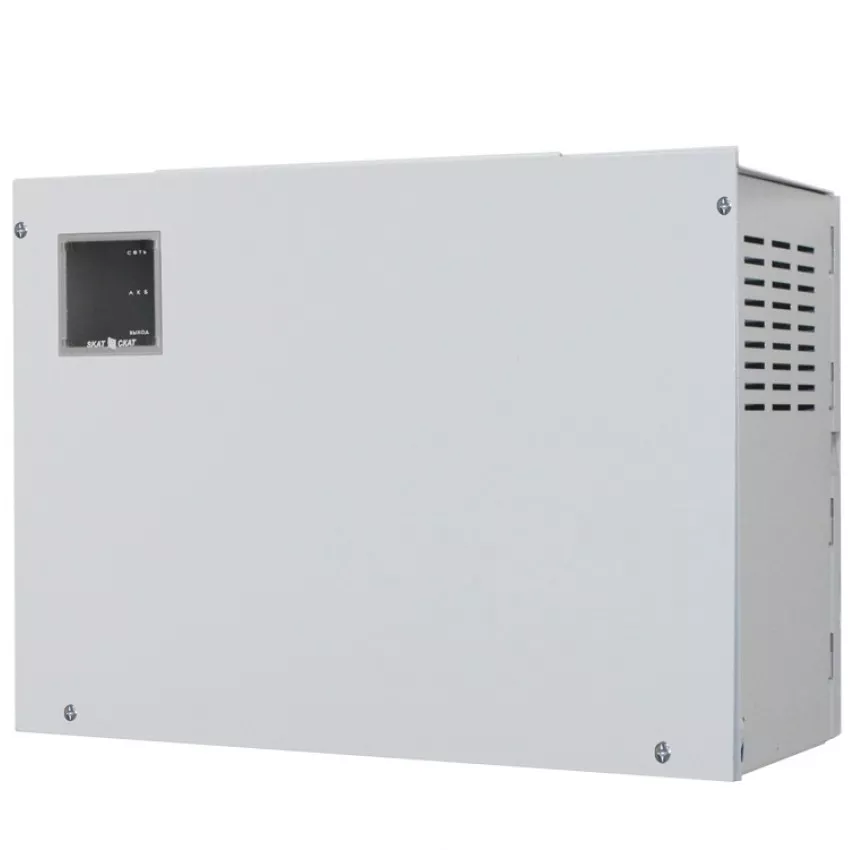

СКАТ 1200
Артикул:
13498
Бастион СКАТ-1200 - источник вторичного электропитания резервированный. Современные узлы импульсной схемотехники с высокой степенью интеграции обеспечивают за счёт быстродействия высокую надёжность и безопасность в любых режимах работы. Применение программируемого PIC-контроллера позволяет реализовать сложные алгоритмы контроля входных и выходных параметров, добиться поддержания высокой точности и стабильности выходных характеристик.
Использование технологии поверхностного монтажа значительно снижает энергопотребление, повышает надежность и КПД. Высокоэффективный преобразователь AC/DC, реализованный по передовой топологии FLYBACK, обеспечивает надежное и качественное питание нагрузки в широком диапазоне сетевого напряжения с уровнем пульсации выходного напряжения не более 30-50 мВ.
Алгоритм поцикловой защиты, используемый в своих устройствах ведущими фирмами мира, обеспечивает удивительную живучесть AC/DC преобразователя. Интеллектуальная система обслуживания АКБ непрерывно производит мониторинг параметров батареи, оценивает её исправность.
Применение передовых алгоритмов позволяет качественно провести заряд АКБ, предотвратить преждевременную порчу батареи глубоким разрядом, а также — сформировать световые и логические сигналы для своевременного информирования о неисправности или отключении батареи. Многоступенчатая адаптивная система защиты выхода позволяет надежно защитить прибор от долговременного аварийного замыкания выходных клемм и перегрузки. При этом, в отличие от простых систем защиты, обеспечивается надежный запуск «тяжелых» нагрузок без ограничения по емкости и индуктивности.
СКАТ-1200 обеспечивает:
питание нагрузки стабилизированным напряжением согласно п. 1 таблицы при наличии напряжения в электрической сети, режим «Основной»
автоматический переход на резервное питание от АКБ при отключении электрической сети, режим «Резерв»
резервное питание нагрузки постоянным напряжением согласно п. 1 таблицы
контроль наличия АКБ
оптимальный заряд АКБ при наличии напряжения в электрической сети, режим «Основной» согласно п. 3 таблицы
защиту АКБ от глубокого разряда
защиту от переполюсовки клемм АКБ
электронную защиту от короткого замыкания клемм АКБ
защиту от короткого замыкания на выходе с отключением выходного напряжения
защиту цепи АКБ от аварии источника
автоматическое восстановление выходного напряжения после устранения причины замыкания
защиту нагрузки от аварии источника
выдачу информационных диагностических сообщений с помощью световых индикаторов
выдачу информационных сообщений “Переход на резерв”, “Наличие АКБ”, “Наличие выходного напряжения” посредством выходов “открытый коллектор” и “Уровень напряжения АКБ” (аналоговый выход)
автоматическое восстановление работоспособности источника при кратковременном замыкании контактов «холодный пуск» и подключении исправной и заряженной АКБ в режиме «Резерв»
повышенную надежность за счет использования двух независимых АКБ - основной (АКБ1) и дополнительной (АКБ2)
световую индикацию наличия напряжения электрической сети
световую индикацию наличия выходного напряжения
световую индикацию наличия АКБ.
Использование технологии поверхностного монтажа значительно снижает энергопотребление, повышает надежность и КПД. Высокоэффективный преобразователь AC/DC, реализованный по передовой топологии FLYBACK, обеспечивает надежное и качественное питание нагрузки в широком диапазоне сетевого напряжения с уровнем пульсации выходного напряжения не более 30-50 мВ.
Алгоритм поцикловой защиты, используемый в своих устройствах ведущими фирмами мира, обеспечивает удивительную живучесть AC/DC преобразователя. Интеллектуальная система обслуживания АКБ непрерывно производит мониторинг параметров батареи, оценивает её исправность.
Применение передовых алгоритмов позволяет качественно провести заряд АКБ, предотвратить преждевременную порчу батареи глубоким разрядом, а также — сформировать световые и логические сигналы для своевременного информирования о неисправности или отключении батареи. Многоступенчатая адаптивная система защиты выхода позволяет надежно защитить прибор от долговременного аварийного замыкания выходных клемм и перегрузки. При этом, в отличие от простых систем защиты, обеспечивается надежный запуск «тяжелых» нагрузок без ограничения по емкости и индуктивности.
СКАТ-1200 обеспечивает:
питание нагрузки стабилизированным напряжением согласно п. 1 таблицы при наличии напряжения в электрической сети, режим «Основной»
автоматический переход на резервное питание от АКБ при отключении электрической сети, режим «Резерв»
резервное питание нагрузки постоянным напряжением согласно п. 1 таблицы
контроль наличия АКБ
оптимальный заряд АКБ при наличии напряжения в электрической сети, режим «Основной» согласно п. 3 таблицы
защиту АКБ от глубокого разряда
защиту от переполюсовки клемм АКБ
электронную защиту от короткого замыкания клемм АКБ
защиту от короткого замыкания на выходе с отключением выходного напряжения
защиту цепи АКБ от аварии источника
автоматическое восстановление выходного напряжения после устранения причины замыкания
защиту нагрузки от аварии источника
выдачу информационных диагностических сообщений с помощью световых индикаторов
выдачу информационных сообщений “Переход на резерв”, “Наличие АКБ”, “Наличие выходного напряжения” посредством выходов “открытый коллектор” и “Уровень напряжения АКБ” (аналоговый выход)
автоматическое восстановление работоспособности источника при кратковременном замыкании контактов «холодный пуск» и подключении исправной и заряженной АКБ в режиме «Резерв»
повышенную надежность за счет использования двух независимых АКБ - основной (АКБ1) и дополнительной (АКБ2)
световую индикацию наличия напряжения электрической сети
световую индикацию наличия выходного напряжения
световую индикацию наличия АКБ.
Подробнее
0 руб.
Есть в наличии
Нашли дешевле? Сделаем скидку!
Под заказ
К сожалению, товара нет в наличии или он снят с производства, Вы можете отправить запрос о наличии и наши менеджеры свяжутся с Вами в кротчайшие сроки.
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание
Постоянное выходное напряжение, В В режиме «основной» от 12,9 до 14,0; В режиме «резерв» от 9,5 до 13,4
Номинальный ток нагрузки, А от 0 до 4,0
Ток заряда АКБ, стабилизированный (средний), от 0,45 до 0,65
Максимальный ток нагрузки в режиме «основной» кратковременно (5 сек.), не более, А 5
ВНИМАНИЕ! Длительное потребление тока более 5 А недопустимо
Максимальный ток нагрузки в режиме «резерв», не более, А 5
Напряжение питающей сети, частотой 50 ± 1Гц, В от 150 до 250 В
Величина напряжения на аккумуляторе, при которой индикатор «АКБ» гаснет, В от 11,0 до 11,4
Величина напряжения на АКБ, при которой происходит автоматическое отключение нагрузки, В от 10,5 до 11,0
ВНИМАНИЕ! Устройство защиты АКБ от глубокого разряда ограничивает степень разряда АКБ. ИСТОЧНИК ОТКЛЮЧИТ НАГРУЗКУ АВТОМАТИЧЕСКИ.
Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном токе нагрузки, не более, мВ 30
Корпус под АКБ ёмкостью, шт х А*ч 1 х 17; 2 х 12; 2 х 7
Номинальное напряжение АКБ, соответствующих стандарту CEI IEC 1056-1 (МЭК 1056-1), В 12
Максимальная мощность, потребляемая от сети переменного тока, не более, В.А 120
Габаритные размеры ШхВхГ, не более, мм 228х284х119
Масса (без АКБ), не более, кг 2,3 (2,5)
Ток контактов “открытый коллектор”, не более, мА 60
Напряжение на контактах “открытый коллектор”, не более, В 30
Рабочие условия эксплуатации: Температура окружающей среды от –10 до +40 °С, относительная влажность воздуха не более 90% при температуре +24 °С, отсутствие в воздухе токопроводящей пыли и агрессивных веществ (паров кислот, щелочей и т.п.)
Номинальный ток нагрузки, А от 0 до 4,0
Ток заряда АКБ, стабилизированный (средний), от 0,45 до 0,65
Максимальный ток нагрузки в режиме «основной» кратковременно (5 сек.), не более, А 5
ВНИМАНИЕ! Длительное потребление тока более 5 А недопустимо
Максимальный ток нагрузки в режиме «резерв», не более, А 5
Напряжение питающей сети, частотой 50 ± 1Гц, В от 150 до 250 В
Величина напряжения на аккумуляторе, при которой индикатор «АКБ» гаснет, В от 11,0 до 11,4
Величина напряжения на АКБ, при которой происходит автоматическое отключение нагрузки, В от 10,5 до 11,0
ВНИМАНИЕ! Устройство защиты АКБ от глубокого разряда ограничивает степень разряда АКБ. ИСТОЧНИК ОТКЛЮЧИТ НАГРУЗКУ АВТОМАТИЧЕСКИ.
Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном токе нагрузки, не более, мВ 30
Корпус под АКБ ёмкостью, шт х А*ч 1 х 17; 2 х 12; 2 х 7
Номинальное напряжение АКБ, соответствующих стандарту CEI IEC 1056-1 (МЭК 1056-1), В 12
Максимальная мощность, потребляемая от сети переменного тока, не более, В.А 120
Габаритные размеры ШхВхГ, не более, мм 228х284х119
Масса (без АКБ), не более, кг 2,3 (2,5)
Ток контактов “открытый коллектор”, не более, мА 60
Напряжение на контактах “открытый коллектор”, не более, В 30
Рабочие условия эксплуатации: Температура окружающей среды от –10 до +40 °С, относительная влажность воздуха не более 90% при температуре +24 °С, отсутствие в воздухе токопроводящей пыли и агрессивных веществ (паров кислот, щелочей и т.п.)
Характеристики
Модель
|
СКАТ-1200 |
