ИВЭПР 12/2 исп.2х7
Источник вторичного электропитания резервированный Рубеж ИВЭПР 12/2 2х7 -Р БР (2к К1).
Источник вторичного электропитания резервированный ИВЭПР 12/2 исп. 2к - импульсный источник, предназначенный для электропитания средств охранной и пожарной сигнализации, а также систем видеонаблюдения номинальным напряжением 12 В постоянного тока потребления до 2 А. Источник имеет в составе схемы так называемый "интеллектуальный электронный ключ", обеспечивающий контроль состояния АКБ и корректировку тока её заряда. В качестве дополнительной функции возможна организация дистанционной сигнализации наличия напряжения сети, с использованием электромагнитного реле или транзистора с открытым коллектором. Источник питания выпускается металлическом корпусе (К1) с габаритными размерами 324х86х182мм. Резервирование осуществляется от двух или одной АКБ ёмкостью 7 А*ч. Имеется техническая возможность увеличения времени непрерывной работы от АКБ за счёт подключения к клеммам +Р и - Р боксов резервного электропитания БР12 (производства ГК «Рубеж»).
Конструкция и принцип работы
Функция резервирования осуществляется от двух герметизированных необслуживаемых аккумуляторных батарей (АКБ) емкостью 4,5 А*ч или 7 А*ч. При этом источник автоматически переходит в режим работы от аккумулятора при пропадании напряжения сети. Обратное переключение в режим работы от сети происходит автоматически при появлении сетевого напряжения.

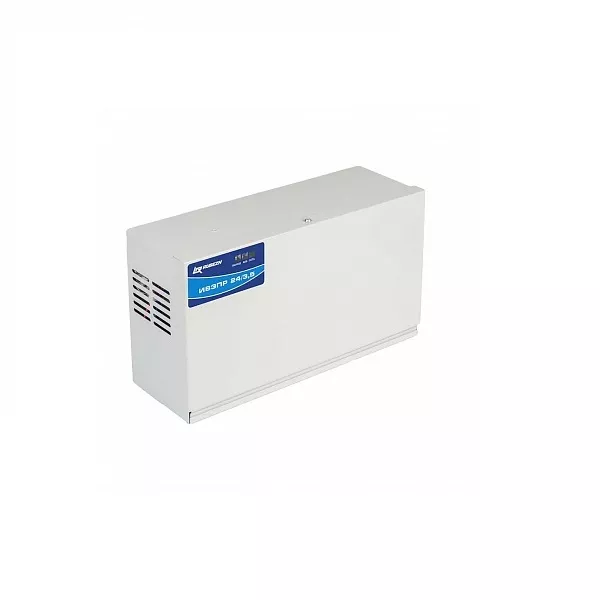

Источник имеет металлический корпус, внутри которого расположена плата с радиоэлементами, обеспечивающая преобразование напряжения сети ≈230 В 50 Гц в постоянное напряжение номинальным значением 12 В. На переднюю панель корпуса выведены светодиодные индикаторы, обеспечивающие индикацию наличия сетевого напряжения (СЕТЬ), выходного напряжения (ВЫХОД) и аккумуляторной батареи (АКБ).
Источник обеспечивает электронную защиту от неправильного подключения (переполюсовки) аккумулятора. Кроме этого обеспечивается защита источника питания от короткого замыкания в цепи аккумуляторной батареи. При подключении разряженной АКБ, с напряжением менее 10 В электронный ключ не осуществляет режим заряда АКБ. «Интеллектуальный электронный ключ» с периодичностью 1,5 секунды отключает цепь заряда и измеряет напряжение на гнёздах АКБ. Отсутствие напряжения означает, что АКБ, отключена от гнёзд и дальнейший заряда прекращается. Заряд продолжается при наличии напряжения на аккумуляторных гнёздах, током величина которого находится в обратной зависимости от степени заряда. Благодаря этому степень заряда аккумулятора находится под постоянным контролем. Так как каждая АКБ имеет свой «Интеллектуальный электронный ключ», то и режим заряда определяется для каждой АКБ индивидуально.
Источник ИВЭПР 12/2 исп. 2к имеет функцию дистанционной сигнализацию наличия напряжения питающей сети. Эта функция реализуется в двух вариантах исполнения: транзистор с открытым коллектором (по умолчанию) и электромагнитное реле «сухой контакт» (опционально).
Транзистор с открытым коллектором. Транзистор устанавливается по умолчанию. Транзистор с открытым коллектором требует установки дополнительного сопротивления не менее 1 кОм. Схема подключения дополнительного сопротивления приведена на рисунке:
При необходимости установки в источник питания электромагнитного реле, сигнализирующего об отключении сетевого напряжения, в коде заказа указывать ИВЭПР 12/2 исп. 2к-Р.
Электромагнитного реле. Реле изменяет свое состояние при пропадании сетевого напряжения 230 В. Электромагнитное реле, позволяет коммутировать ток до 1 А переменного напряжения 120 В или ток 2 А постоянного напряжения 24 В. На рисунке показано состояние контактов реле при наличии питающего напряжения сети.
имеется техническая возможность увеличения времени непрерывной работы от АКБ за счёт подключения к клеммам +Р и - Р боксов резервного электропитания БР 12 (производства ГК «Рубеж»).
Световая индикация неисправностей и их устранение
Для отображения режима работы, а так же диагностики возможных неисправностей при работе ИВЭПР 12/2 исп. 2к используется светодиодная индикация. Возможные варианты индикации приведены в таблице
Схема подключения ИВЭПР 12/2 исп. 2к, а так же маркировка клемм подключения АКБ приведены на рисунке. Питающая сеть 230 В 50 Гц подключается к сетевой колодке согласно схеме. При этом фазовый провод должен быть подключен к клемме L, нулевой - к клемме N. Защитное заземление также подключается к сетевой колодке. При верном подключении, после подачи питающего напряжения должны засветиться зеленым цветом индикаторы СЕТЬ и ВЫХОД.
АКБ подключаются в соответствии с маркировкой клемм источника. Красный провод подключается к клемме плюс АКБ, провод другого цвета к клемме минус АКБ. При верном подключении должны засветиться зеленым светом индикаторы АКБ и ВЫХОД.
Электронная защита источника от короткого замыкания, как при работе от сети, так и при работе от АКБ
Поддержание оптимального заряда АКБ благодаря постоянной схеме тестирования
Визуальный контроль состояния аккумуляторной батареи
Электронная защита аккумуляторной батареи от переполюсовки
Защита аккумуляторных батарей от перезаряда и глубокого разряда
Расширенный диапазон входных напряжений
Возможность удаленного контроля наличия сети 230 В 50 Гц, подключенной к источнику
Источник имеет металлический корпус, конструкция которого обеспечивает соответствие степени защиты IP30 по ГОСТ 14253.
Единица измерения: 1 шт
Габариты (мм): 324x86x182
Масса (кг): 2.00
Источник вторичного электропитания резервированный ИВЭПР 12/2 исп. 2к - импульсный источник, предназначенный для электропитания средств охранной и пожарной сигнализации, а также систем видеонаблюдения номинальным напряжением 12 В постоянного тока потребления до 2 А. Источник имеет в составе схемы так называемый "интеллектуальный электронный ключ", обеспечивающий контроль состояния АКБ и корректировку тока её заряда. В качестве дополнительной функции возможна организация дистанционной сигнализации наличия напряжения сети, с использованием электромагнитного реле или транзистора с открытым коллектором. Источник питания выпускается металлическом корпусе (К1) с габаритными размерами 324х86х182мм. Резервирование осуществляется от двух или одной АКБ ёмкостью 7 А*ч. Имеется техническая возможность увеличения времени непрерывной работы от АКБ за счёт подключения к клеммам +Р и - Р боксов резервного электропитания БР12 (производства ГК «Рубеж»).
Конструкция и принцип работы
Функция резервирования осуществляется от двух герметизированных необслуживаемых аккумуляторных батарей (АКБ) емкостью 4,5 А*ч или 7 А*ч. При этом источник автоматически переходит в режим работы от аккумулятора при пропадании напряжения сети. Обратное переключение в режим работы от сети происходит автоматически при появлении сетевого напряжения.
Источник имеет металлический корпус, внутри которого расположена плата с радиоэлементами, обеспечивающая преобразование напряжения сети ≈230 В 50 Гц в постоянное напряжение номинальным значением 12 В. На переднюю панель корпуса выведены светодиодные индикаторы, обеспечивающие индикацию наличия сетевого напряжения (СЕТЬ), выходного напряжения (ВЫХОД) и аккумуляторной батареи (АКБ).
Источник обеспечивает электронную защиту от неправильного подключения (переполюсовки) аккумулятора. Кроме этого обеспечивается защита источника питания от короткого замыкания в цепи аккумуляторной батареи. При подключении разряженной АКБ, с напряжением менее 10 В электронный ключ не осуществляет режим заряда АКБ. «Интеллектуальный электронный ключ» с периодичностью 1,5 секунды отключает цепь заряда и измеряет напряжение на гнёздах АКБ. Отсутствие напряжения означает, что АКБ, отключена от гнёзд и дальнейший заряда прекращается. Заряд продолжается при наличии напряжения на аккумуляторных гнёздах, током величина которого находится в обратной зависимости от степени заряда. Благодаря этому степень заряда аккумулятора находится под постоянным контролем. Так как каждая АКБ имеет свой «Интеллектуальный электронный ключ», то и режим заряда определяется для каждой АКБ индивидуально.
Источник ИВЭПР 12/2 исп. 2к имеет функцию дистанционной сигнализацию наличия напряжения питающей сети. Эта функция реализуется в двух вариантах исполнения: транзистор с открытым коллектором (по умолчанию) и электромагнитное реле «сухой контакт» (опционально).
Транзистор с открытым коллектором. Транзистор устанавливается по умолчанию. Транзистор с открытым коллектором требует установки дополнительного сопротивления не менее 1 кОм. Схема подключения дополнительного сопротивления приведена на рисунке:
При необходимости установки в источник питания электромагнитного реле, сигнализирующего об отключении сетевого напряжения, в коде заказа указывать ИВЭПР 12/2 исп. 2к-Р.
Электромагнитного реле. Реле изменяет свое состояние при пропадании сетевого напряжения 230 В. Электромагнитное реле, позволяет коммутировать ток до 1 А переменного напряжения 120 В или ток 2 А постоянного напряжения 24 В. На рисунке показано состояние контактов реле при наличии питающего напряжения сети.
имеется техническая возможность увеличения времени непрерывной работы от АКБ за счёт подключения к клеммам +Р и - Р боксов резервного электропитания БР 12 (производства ГК «Рубеж»).
Световая индикация неисправностей и их устранение
Для отображения режима работы, а так же диагностики возможных неисправностей при работе ИВЭПР 12/2 исп. 2к используется светодиодная индикация. Возможные варианты индикации приведены в таблице
Схема подключения ИВЭПР 12/2 исп. 2к, а так же маркировка клемм подключения АКБ приведены на рисунке. Питающая сеть 230 В 50 Гц подключается к сетевой колодке согласно схеме. При этом фазовый провод должен быть подключен к клемме L, нулевой - к клемме N. Защитное заземление также подключается к сетевой колодке. При верном подключении, после подачи питающего напряжения должны засветиться зеленым цветом индикаторы СЕТЬ и ВЫХОД.
АКБ подключаются в соответствии с маркировкой клемм источника. Красный провод подключается к клемме плюс АКБ, провод другого цвета к клемме минус АКБ. При верном подключении должны засветиться зеленым светом индикаторы АКБ и ВЫХОД.
Электронная защита источника от короткого замыкания, как при работе от сети, так и при работе от АКБ
Поддержание оптимального заряда АКБ благодаря постоянной схеме тестирования
Визуальный контроль состояния аккумуляторной батареи
Электронная защита аккумуляторной батареи от переполюсовки
Защита аккумуляторных батарей от перезаряда и глубокого разряда
Расширенный диапазон входных напряжений
Возможность удаленного контроля наличия сети 230 В 50 Гц, подключенной к источнику
Источник имеет металлический корпус, конструкция которого обеспечивает соответствие степени защиты IP30 по ГОСТ 14253.
Единица измерения: 1 шт
Габариты (мм): 324x86x182
Масса (кг): 2.00
Подробнее
0 руб.
Есть в наличии
Нашли дешевле? Сделаем скидку!
Под заказ
К сожалению, товара нет в наличии или он снят с производства, Вы можете отправить запрос о наличии и наши менеджеры свяжутся с Вами в кротчайшие сроки.
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание
Максимальная емкость АКБ: 14 А*ч (2х7 А*ч)
Тип корпуса: К1 (малый)
Входное напряжение сети: 140 - 250 В
Выходное напряжение
− От сети: от 13,3 до 13,8 В
− От АКБ: от 10,8 до 13,5 В
Номинальный ток нагрузки
− От сети: 2 A
− От сети при наличии подключенной и исправной АКБ: 2 А кратковременно до 4 A
Мощность, потребляемая источником: не более 40 Вт
Максимальный ток заряда: 350 mA
Время технической готовности источника к работе после включения напряжения питания: не превышает 5 с.
Габаритные размеры: 324 × 86 × 182 мм
Масса источника без АКБ: не более 2 кг.
Максимальная относительная влажность воздуха: 93% при температуре 40 °С
Диапазон рабочих температур: от -10 до +40 °С
Наработка на отказ: не менее 40000 ч.
Средний срок службы: не менее 10 лет
Тип корпуса: К1 (малый)
Входное напряжение сети: 140 - 250 В
Выходное напряжение
− От сети: от 13,3 до 13,8 В
− От АКБ: от 10,8 до 13,5 В
Номинальный ток нагрузки
− От сети: 2 A
− От сети при наличии подключенной и исправной АКБ: 2 А кратковременно до 4 A
Мощность, потребляемая источником: не более 40 Вт
Максимальный ток заряда: 350 mA
Время технической готовности источника к работе после включения напряжения питания: не превышает 5 с.
Габаритные размеры: 324 × 86 × 182 мм
Масса источника без АКБ: не более 2 кг.
Максимальная относительная влажность воздуха: 93% при температуре 40 °С
Диапазон рабочих температур: от -10 до +40 °С
Наработка на отказ: не менее 40000 ч.
Средний срок службы: не менее 10 лет
Характеристики
Модель
|
ИВЭПР 12/2 2х7 -Р БР (2к К1) |
