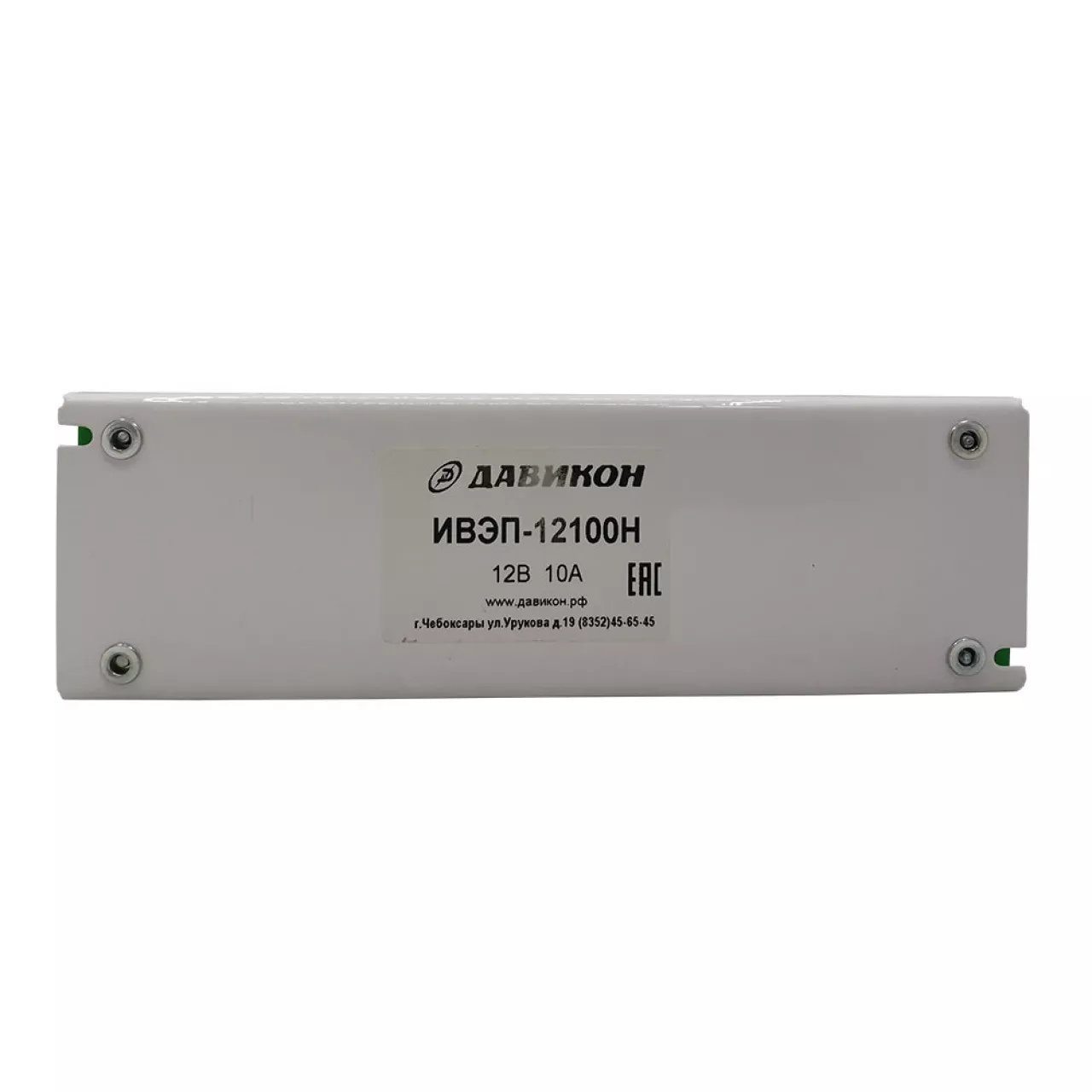

Давикон ИВЭП-12100H Блок питания 10А
Артикул:
17572
ИВЭП-12100H
Входное напряжение от 160 до 242В, 50Гц; Регулировка выходного напряжения 11,5-14,0В, степень защиты IP20, габариты 195х62х54; вес:0,58кг
Номинальное напряжение, В 12
Номинальный ток, А 10
Выходная мощность, Вт 120
Входное напряжение от 160 до 242В, 50Гц; Регулировка выходного напряжения 11,5-14,0В, степень защиты IP20, габариты 195х62х54; вес:0,58кг
Номинальное напряжение, В 12
Номинальный ток, А 10
Выходная мощность, Вт 120
Подробнее
2305 руб./шт
Есть в наличии
Нашли дешевле? Сделаем скидку!
-
+
В корзину
Купить в 1 клик
Рассчитать доставку
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание
Источник вторичного электропитания «ИВЭП-12100Н» (далее ИВЭП) ТУ 27.90.40-03508749-2020 предназначен для обеспечения электропитания потребителей при номинальном напряжении 12В постоянного тока и номинальном токе потребления до 10,0А.
Электропитание ИВЭП осуществляется от сети переменного тока 50 Гц напряжением от 160В до 242В.
ИВЭП предназначен для установки внутри помещения и рассчитан на круглосуточный режим работы.
Отличительные особенности ИВЭП:
электронная защита от короткого замыкания и перегрузки по току;
защита от пробоя вход-выход 4000В;
автоматическое восстановление выходного напряжения после снятия короткого замыкания или перегрузки;
защита от перегрузки по входу;
защита потребителей от перенапряжения на входе;
неограниченное время нахождения в состоянии короткого замыкания.
Технические характеристики
Входное напряжение - Переменное от 160 до 242 В, частота 50 Гц
Постоянное выходное напряжение - 11,5 - 14,0В
Напряжения пульсаций (от пика до пика), не более - 50 мВ
Максимальный кратковременный выходной ток: - 10,0А
Максимальная выходная мощность: - 120Вт
Индикация рабочих режимов - Световая
Время наработки на отказ, не менее - 100 000 часов
Класс защиты от поражения электрическим током - II
Температурный диапазон - -20°С…+40°С, 10~90% RH
КПД, не менее - 70%
Масса:(НЕТТО/БРУТТО), не более - 0,54кг/0,58кг
Габаритные размеры, ДхШхВ - 195х62х54
Степень защиты по ГОСТ 14254-96 - IP20
Конструкция приборы и принцип работы

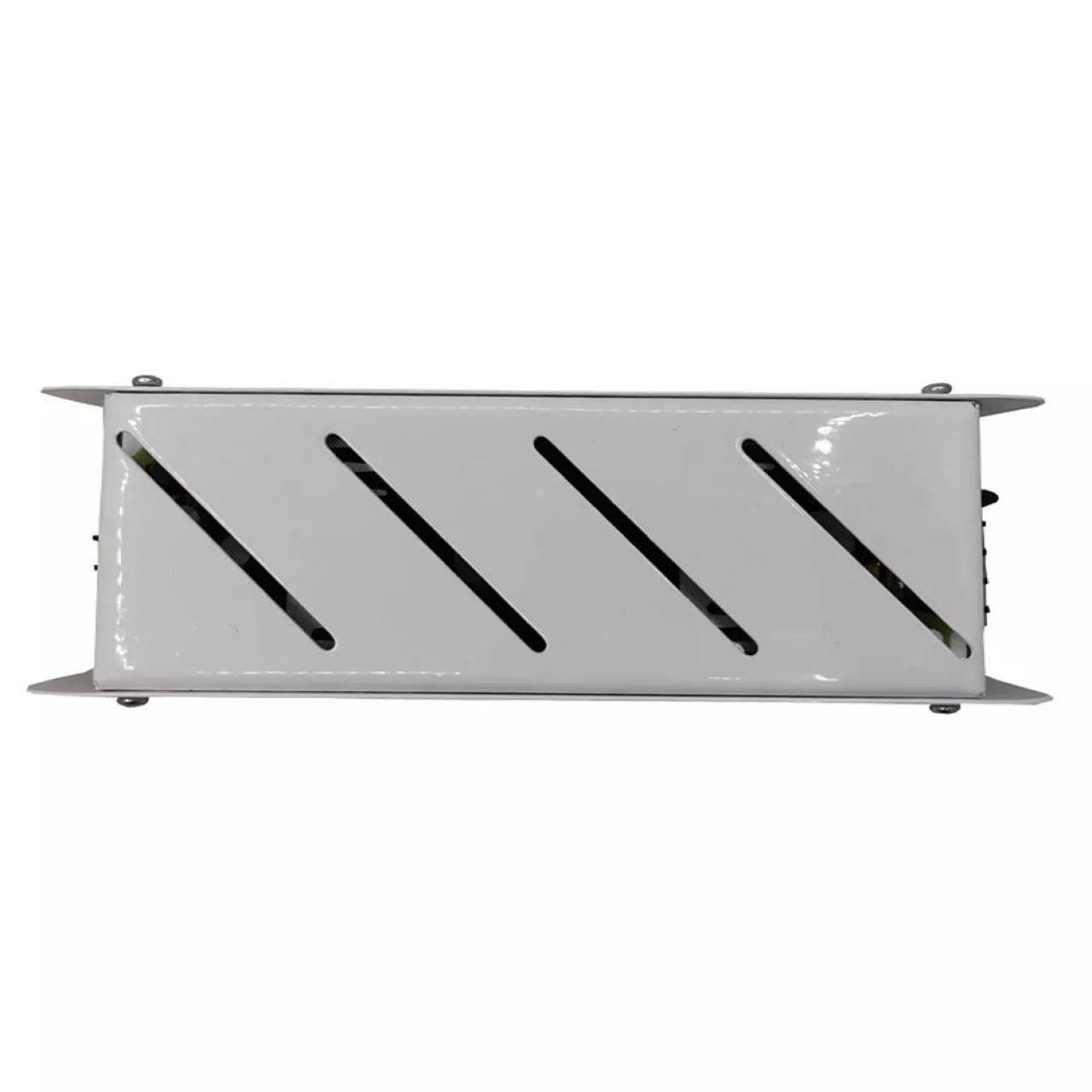

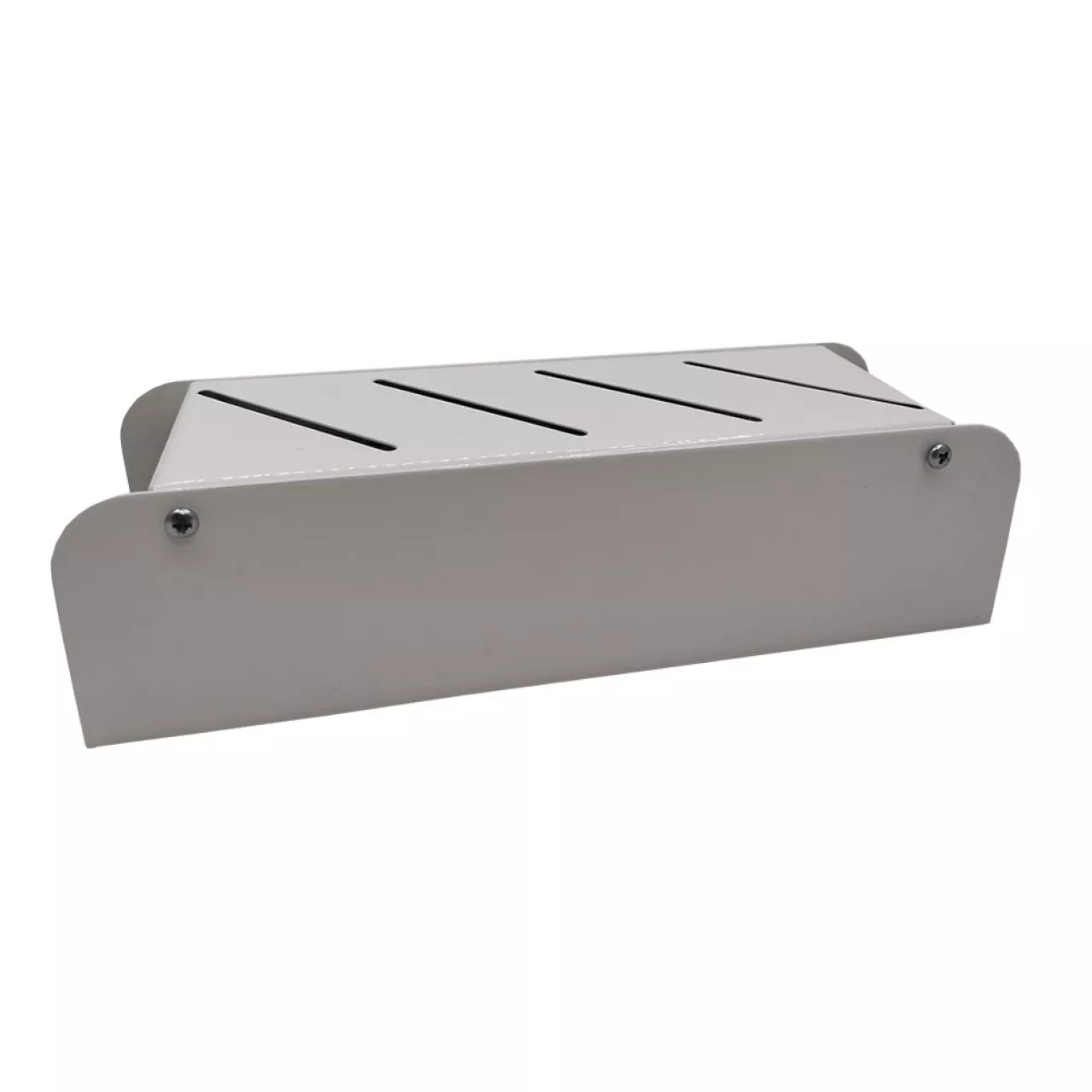

Конструкция ИВЭП предусматривает его использование в настенном положении. В корпусе изделия предусмотрены выемки для его крепления к поверхности.
Контактные клеммы для подключения к ИВЭП линий питания расположенные по бокам устройства.
На печатной плате расположены винтовые клеммники Х1, для подключения к изделию питания 220В, а также заземления, и Х2, для подключения нагрузки. Там же расположен предохранитель FU1 в цепи 220В номиналом 2А. ИВЭП имеет световой индикатор «HL1», который красным свечением индицирует наличие выходного напряжения. Индикатор не горит при коротком замыкании в нагрузке и вспыхивает раз в одну-две секунды при токовой перегрузке выхода.
Если причина аварии устранена, то напряжение на выходе возвращается к номинальному значению. Допускается продолжительная работа изделия в режиме короткого замыкания или перегрузки, мощность, потребляемая и рассеиваемая источником в этом режиме, не превышает нескольких Вт. При отсутствии напряжения в сети индикатор погаснет.
Кроме того, конструкция прибора предусматривает регулирование выходного напряжения с помощью подстроечного резистора R7. Данную функцию рекомендовано применять при достаточно большой длине линии питания потребителя, чтобы избежать значительной просадки напряжения на потребителе. Для этого необходимо плоской отвёрткой отрегулировать выходное напряжение путём поворота регулятора вправо или влево. После чего замерить выходное напряжение, убедиться в его достаточном уровне с помощью мультиметра, включенного в режим вольтметра. Затем установить прибор на место.
Электропитание ИВЭП осуществляется от сети переменного тока 50 Гц напряжением от 160В до 242В.
ИВЭП предназначен для установки внутри помещения и рассчитан на круглосуточный режим работы.
Отличительные особенности ИВЭП:
электронная защита от короткого замыкания и перегрузки по току;
защита от пробоя вход-выход 4000В;
автоматическое восстановление выходного напряжения после снятия короткого замыкания или перегрузки;
защита от перегрузки по входу;
защита потребителей от перенапряжения на входе;
неограниченное время нахождения в состоянии короткого замыкания.
Технические характеристики
Входное напряжение - Переменное от 160 до 242 В, частота 50 Гц
Постоянное выходное напряжение - 11,5 - 14,0В
Напряжения пульсаций (от пика до пика), не более - 50 мВ
Максимальный кратковременный выходной ток: - 10,0А
Максимальная выходная мощность: - 120Вт
Индикация рабочих режимов - Световая
Время наработки на отказ, не менее - 100 000 часов
Класс защиты от поражения электрическим током - II
Температурный диапазон - -20°С…+40°С, 10~90% RH
КПД, не менее - 70%
Масса:(НЕТТО/БРУТТО), не более - 0,54кг/0,58кг
Габаритные размеры, ДхШхВ - 195х62х54
Степень защиты по ГОСТ 14254-96 - IP20
Конструкция приборы и принцип работы
Конструкция ИВЭП предусматривает его использование в настенном положении. В корпусе изделия предусмотрены выемки для его крепления к поверхности.
Контактные клеммы для подключения к ИВЭП линий питания расположенные по бокам устройства.
На печатной плате расположены винтовые клеммники Х1, для подключения к изделию питания 220В, а также заземления, и Х2, для подключения нагрузки. Там же расположен предохранитель FU1 в цепи 220В номиналом 2А. ИВЭП имеет световой индикатор «HL1», который красным свечением индицирует наличие выходного напряжения. Индикатор не горит при коротком замыкании в нагрузке и вспыхивает раз в одну-две секунды при токовой перегрузке выхода.
Если причина аварии устранена, то напряжение на выходе возвращается к номинальному значению. Допускается продолжительная работа изделия в режиме короткого замыкания или перегрузки, мощность, потребляемая и рассеиваемая источником в этом режиме, не превышает нескольких Вт. При отсутствии напряжения в сети индикатор погаснет.
Кроме того, конструкция прибора предусматривает регулирование выходного напряжения с помощью подстроечного резистора R7. Данную функцию рекомендовано применять при достаточно большой длине линии питания потребителя, чтобы избежать значительной просадки напряжения на потребителе. Для этого необходимо плоской отвёрткой отрегулировать выходное напряжение путём поворота регулятора вправо или влево. После чего замерить выходное напряжение, убедиться в его достаточном уровне с помощью мультиметра, включенного в режим вольтметра. Затем установить прибор на место.
Характеристики
|
Модель
|
ИВЭП-12100H |
