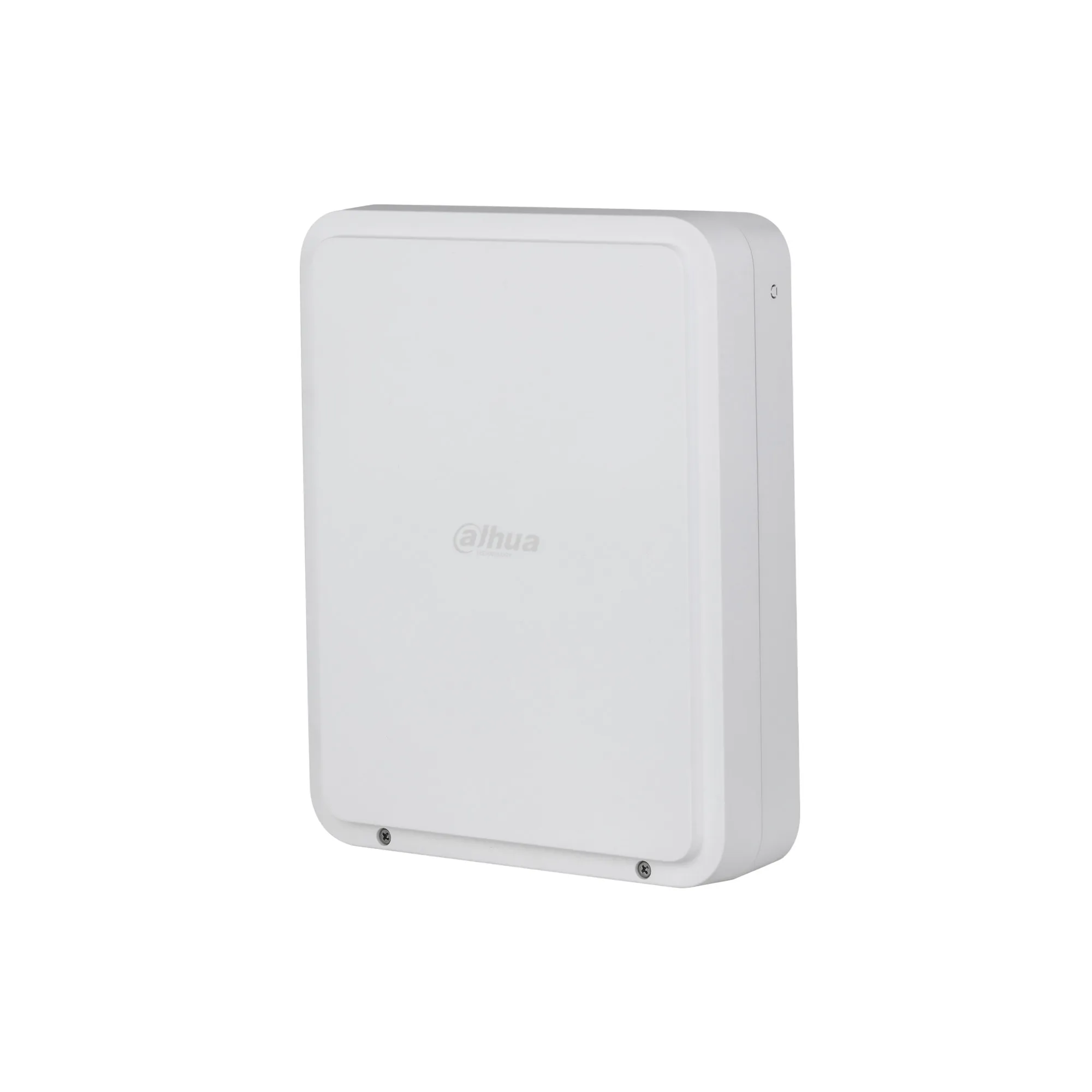

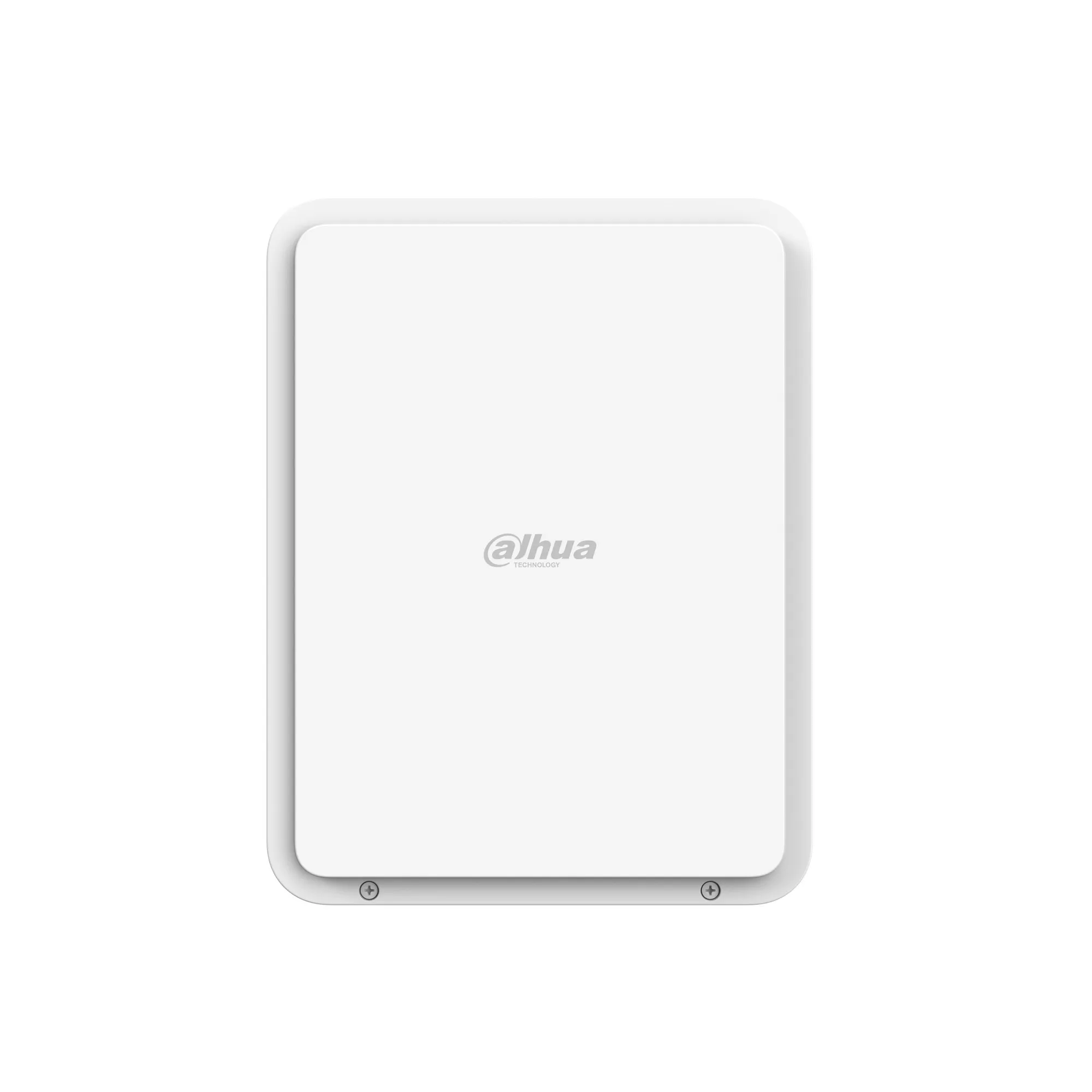

Беспроводной модуль входов и выходов Dahua DHI-ARM9A4-W2(868)
Артикул:
21137
16 проводных входов • 4 релейных выхода • 2 выхода питания 14,5 В • радио 868 МГц • AES-128 • дальность до 1600 м • питание 100–240 В AC • резервный аккумулятор 12 В 7 А·ч (не входит)
Подробнее
Розничная цена
17290 руб./шт
11333 руб./шт
Есть в наличии
Нашли дешевле? Сделаем скидку!
-
+
В корзину
Купить в 1 клик
Рассчитать доставку
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание
Dahua DHI-ARM9A4-W2(868) — модуль интеграции проводных извещателей, сирен и исполнительных устройств в систему Dahua AirShield. Он позволяет сохранить установленную кабельную периферию и передавать тревоги на хаб по защищённому радиоканалу 868 МГц.
Ключевые преимущества DHI-ARM9A4-W2(868)
- 16 проводных тревожных входов — для подключения существующих извещателей с контактами NO/NC и контролем линии.
- Поддержка 0EOL, EOL, 2EOL и 3EOL — позволяет контролировать тревогу, вскрытие и неисправность линии в зависимости от выбранной схемы.
- 4 релейных выхода — для управления сиренами и другой низковольтной нагрузкой до 30 В DC, 3 А.
- 2 вспомогательных выхода 14,5 В — обеспечивают суммарный ток до 2 А.
- Защищённая радиосвязь 868 МГц — двусторонний обмен, AES-128 и перестройка частоты; дальность до 1600 м на открытом пространстве.
- Резервное питание — предусмотрена установка аккумулятора 12 В 7 А·ч; в статическом режиме заявлено до 30 часов работы.
Где применять
Модуль подходит для модернизации действующей проводной сигнализации в офисе, магазине, на складе или в частном доме. Он особенно полезен, когда кабельные извещатели уже установлены, но требуется добавить централизованное управление и уведомления через Dahua AirShield.
Что проверить перед покупкой
- Совместимость используемого хаба Dahua и актуальность его программного обеспечения.
- Тип контактов и схему оконечных резисторов подключаемых извещателей.
- Нагрузку каждого релейного выхода: не более 30 В DC и 3 А.
- Суммарное потребление устройств от двух вспомогательных выходов: не более 2 А.
- Необходимость резервного аккумулятора 12 В 7 А·ч — он приобретается отдельно.
- Условия монтажа: корпус IP30 предназначен для помещений.
Технические характеристики
| Тревожные входы | 16; входы 1–6 поддерживают импульсное обнаружение, входы 1–16 — 0EOL, EOL, 2EOL и 3EOL |
|---|---|
| Тревожные выходы | 4 релейных, до 30 В DC, 3 А |
| Вспомогательное питание | 2 выхода, 14,5 В; суммарно до 2 А |
| Радиоканал | 868 МГц, двусторонний, AES-128, перестройка частоты |
| Дальность радиосвязи | До 1600 м на открытом пространстве |
| Основное питание | 100–240 В AC, 50/60 Гц |
| Резервный аккумулятор | 12 В, 7 А·ч; не входит в комплект |
| Резервная работа | До 30 часов в статическом режиме |
| Тампер | Контроль вскрытия корпуса и отрыва от стены |
| Условия эксплуатации | В помещении, −10…+50 °C, влажность 10–90 % RH |
| Температура хранения | −10…+55 °C |
| Степень защиты | IP30 |
| Материал и цвет | PC + ABS, белый |
| Размеры | 304 × 235 × 90,8 мм |
| Масса | 1,22 кг |
| Монтаж | Настенный |
| Соответствие | CE |
Проектный ориентир по питанию
Два встроенных выхода 14,5 В обеспечивают суммарный ток до 2 А. Перед подключением извещателей и сирен необходимо сложить их максимальное потребление и оставить запас по мощности.
Совместимость и монтаж
- Проводные извещатели с контактами NO/NC и схемами контроля линии 0EOL, EOL, 2EOL или 3EOL.
- Сирены и исполнительные устройства, соответствующие пределам релейных выходов.
- Тревожный хаб Dahua с поддержкой радиоканала 868 МГц.
- Подключение к сети 230 В должен выполнять квалифицированный специалист при снятом напряжении.
Комплектация
Модуль, кабель питания, кабели аккумулятора, оконечные резисторы, краткое руководство, комплект крепежа и правовая информация. Аккумулятор 12 В 7 А·ч не входит.
Частые вопросы
Можно ли подключить уже установленные проводные датчики?
Да. Модуль рассчитан на 16 проводных входов и поддерживает контакты NO/NC с несколькими вариантами контроля линии.
Есть ли в этой версии Ethernet и PoE?
Нет. Версия DHI-ARM9A4-W2(868) связывается с хабом по радиоканалу 868 МГц и получает основное питание от сети 100–240 В AC. Ethernet и PoE относятся к модели DHI-ARM9A4-P-W2(868).
Подходит ли модуль для улицы?
Нет. Корпус имеет защиту IP30 и предназначен для установки внутри помещений.
Документация
Характеристики
|
Модель
|
DHI-ARM9A4-W2(868) |
|
Цвет
|
Белый |
|
Место установки
|
Помещение |
|
Материал
|
Пластик |
|
Гарантия
|
1 год |
|
Тревожные входы
|
16; входы 1–6 — импульсные, входы 1–16 — 0EOL, EOL, 2EOL и 3EOL |
|
Тревожные выходы
|
4 релейных, до 30 В DC, 3 А |
|
Питание
|
100–240 В AC, 50/60 Гц; резерв 12 В 7 А·ч |
|
Рабочая температура
|
−10…+50 °C, внутри помещений |
|
Температура хранения
|
−10…+55 °C |
|
Размеры
|
304 × 235 × 90,8 мм |
|
Масса
|
1,22 кг |
|
Краткое описание
|
Модуль интеграции 16 проводных входов, 4 релейных и 2 питающих выходов в Dahua AirShield. |
|
Подключение к системе
|
Радиоканал 868 МГц |
|
Радиосвязь
|
868 МГц, двусторонняя связь, AES-128, перестройка частоты |
|
Дальность радиосвязи
|
До 1600 м на открытом пространстве |
|
Габариты
|
304 × 235 × 90,8 мм |
|
Вес, гр
|
1220 |
