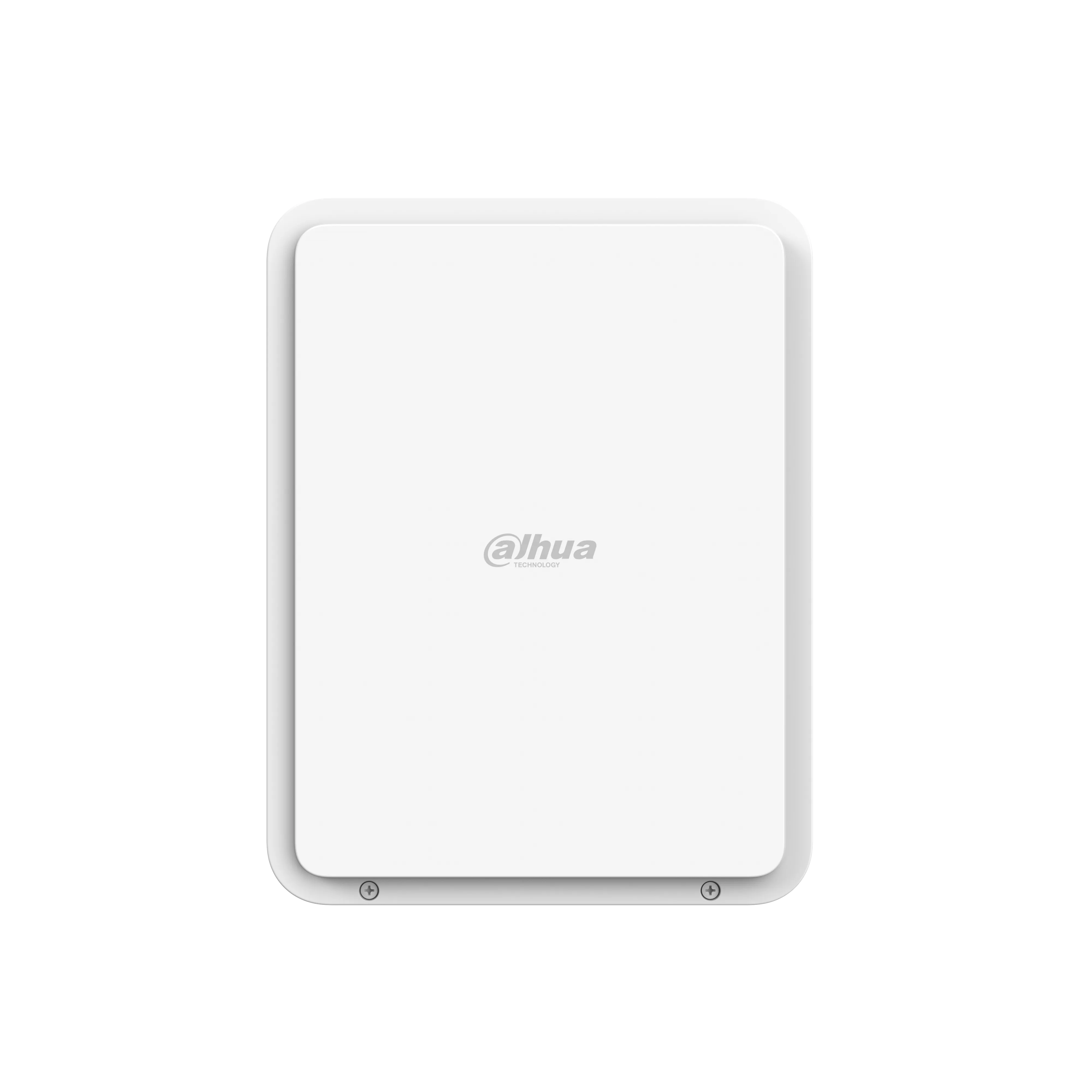

Беспроводной модуль входов и выходов Dahua DHI-ARM9A4-P-W2(868)
Артикул:
21136
16 проводных входов • 4 релейных выхода • 2 выхода питания 14,5 В • Ethernet 10/100 Мбит/с и радио 868 МГц • PoE IEEE 802.3at или 100–240 В AC • AES-128 • радиодальность до 1600 м • резервный аккумулятор 12 В 7 А·ч (не входит)
Подробнее
Розничная цена
20890 руб./шт
13713 руб./шт
Есть в наличии
Нашли дешевле? Сделаем скидку!
-
+
В корзину
Купить в 1 клик
Рассчитать доставку
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание
Dahua DHI-ARM9A4-P-W2(868) — модуль интеграции проводных извещателей, сирен и исполнительных устройств в систему Dahua AirShield. Он позволяет сохранить существующую кабельную периферию и передавать тревоги на хаб по защищённому радиоканалу 868 МГц или через Ethernet.
Ключевые преимущества DHI-ARM9A4-P-W2(868)
- 16 проводных тревожных входов — можно подключить существующие извещатели с контактами NO/NC и контролем линии.
- Поддержка 0EOL, EOL, 2EOL и 3EOL — помогает контролировать тревогу, вскрытие и неисправность линии в зависимости от выбранной схемы.
- 4 релейных выхода — подходят для управления сиренами и другой низковольтной нагрузкой до 30 В DC, 3 А.
- 2 вспомогательных выхода 14,5 В — обеспечивают суммарный ток до 2 А при питании от сети или аккумулятора и до 1 А при PoE.
- Два способа связи с хабом — радиоканал 868 МГц или Ethernet 10/100 Мбит/с упрощают адаптацию к объекту.
- Резервное питание — внутри корпуса предусмотрено место для аккумулятора 12 В 7 А·ч; в статическом режиме заявлено до 30 часов работы.
Где применять
Модуль подходит для модернизации действующей проводной сигнализации в офисе, магазине, на складе или в частном доме. Он особенно полезен, когда кабельные извещатели уже установлены, но требуется добавить централизованное управление и уведомления через Dahua AirShield.
Что проверить перед покупкой
- Совместимость используемого хаба Dahua и актуальность его программного обеспечения.
- Тип контактов и схему оконечных резисторов подключаемых извещателей.
- Нагрузку каждого релейного выхода: не более 30 В DC и 3 А.
- Суммарное потребление устройств от вспомогательных выходов с учётом выбранного способа питания модуля.
- Необходимость резервного аккумулятора 12 В 7 А·ч — он приобретается отдельно.
- Условия монтажа: корпус IP30 предназначен для помещений.
Технические характеристики
| Тревожные входы | 16; входы 1–6 поддерживают импульсное обнаружение, входы 1–16 — 0EOL, EOL, 2EOL и 3EOL |
|---|---|
| Тревожные выходы | 4 релейных, до 30 В DC, 3 А |
| Вспомогательное питание | 2 выхода, 14,5 В; суммарно до 2 А при AC/аккумуляторе или до 1 А при PoE |
| Сетевой интерфейс | 1 × RJ-45, 10/100 Мбит/с |
| Радиоканал | 868 МГц, двусторонний, AES-128, перестройка частоты |
| Дальность радиосвязи | До 1600 м на открытом пространстве |
| Основное питание | 100–240 В AC, 50/60 Гц или PoE IEEE 802.3at |
| Резервный аккумулятор | 12 В, 7 А·ч; не входит в комплект |
| Резервная работа | До 30 часов в статическом режиме |
| Тампер | Контроль вскрытия корпуса и отрыва от стены |
| Условия эксплуатации | В помещении, −10…+50 °C, влажность 10–90 % RH |
| Степень защиты | IP30 |
| Материал и цвет | PC + ABS, белый |
| Размеры | 304 × 235 × 90,8 мм |
| Масса | 1,22 кг |
| Монтаж | Настенный |
| Соответствие | CE; EN 50131 Grade 2, экологический класс II |
Проектный ориентир по питанию
При питании от сети 100–240 В AC или аккумулятора два выхода 14,5 В обеспечивают суммарно до 2 А. При PoE доступный суммарный ток снижается до 1 А, поэтому перед подключением извещателей и сирен нужно сложить их максимальное потребление.
Совместимость и монтаж
- Проводные извещатели с контактами NO/NC и схемами контроля линии 0EOL, EOL, 2EOL или 3EOL.
- Сирены и исполнительные устройства, соответствующие пределам релейных выходов.
- Связь с тревожным хабом по радиоканалу Dahua или локальной сети Ethernet.
- Подключение к сети 230 В должен выполнять квалифицированный специалист при снятом напряжении.
Комплектация
Модуль, кабель питания, 2 кабеля аккумулятора, по 40 резисторов 2,2 кОм и 6,8 кОм, краткое руководство, комплект крепежа, правовая информация и QR-код. Аккумулятор 12 В 7 А·ч не входит.
Частые вопросы
Можно ли подключить уже установленные проводные датчики?
Да. Модуль рассчитан на 16 проводных входов и поддерживает контакты NO/NC с несколькими вариантами контроля линии.
Обязательно ли использовать PoE?
Нет. Основное питание можно подать от сети 100–240 В AC. PoE IEEE 802.3at — альтернативный вариант; резервный аккумулятор устанавливается отдельно.
Подходит ли модуль для улицы?
Нет. Корпус имеет защиту IP30 и предназначен для установки внутри помещений.
Документация
Характеристики
|
Модель
|
DHI-ARM9A4-P-W2(868) |
|
Цвет
|
Белый |
|
Место установки
|
Помещение |
|
Материал
|
Пластик |
|
Гарантия
|
1 год |
|
Тревожные входы
|
16; входы 1–6 — импульсные, входы 1–16 — 0EOL, EOL, 2EOL и 3EOL |
|
Тревожные выходы
|
4 релейных, до 30 В DC, 3 А |
|
Питание
|
100–240 В AC, 50/60 Гц или PoE IEEE 802.3at; резерв 12 В 7 А·ч |
|
Рабочая температура
|
−10…+50 °C, внутри помещений |
|
Температура хранения
|
−20…+60 °C |
|
Размеры
|
304 × 235 × 90,8 мм |
|
Масса
|
1,22 кг |
|
Краткое описание
|
Модуль интеграции 16 проводных входов, 4 релейных и 2 питающих выходов в Dahua AirShield. |
|
Подключение к системе
|
Радиоканал 868 МГц или Ethernet 10/100 Мбит/с |
|
Радиосвязь
|
868 МГц, двусторонняя связь, AES-128, перестройка частоты |
|
Дальность радиосвязи
|
До 1600 м на открытом пространстве |
|
Габариты
|
304 × 235 × 90,8 мм |
|
Вес, гр
|
1220 |
