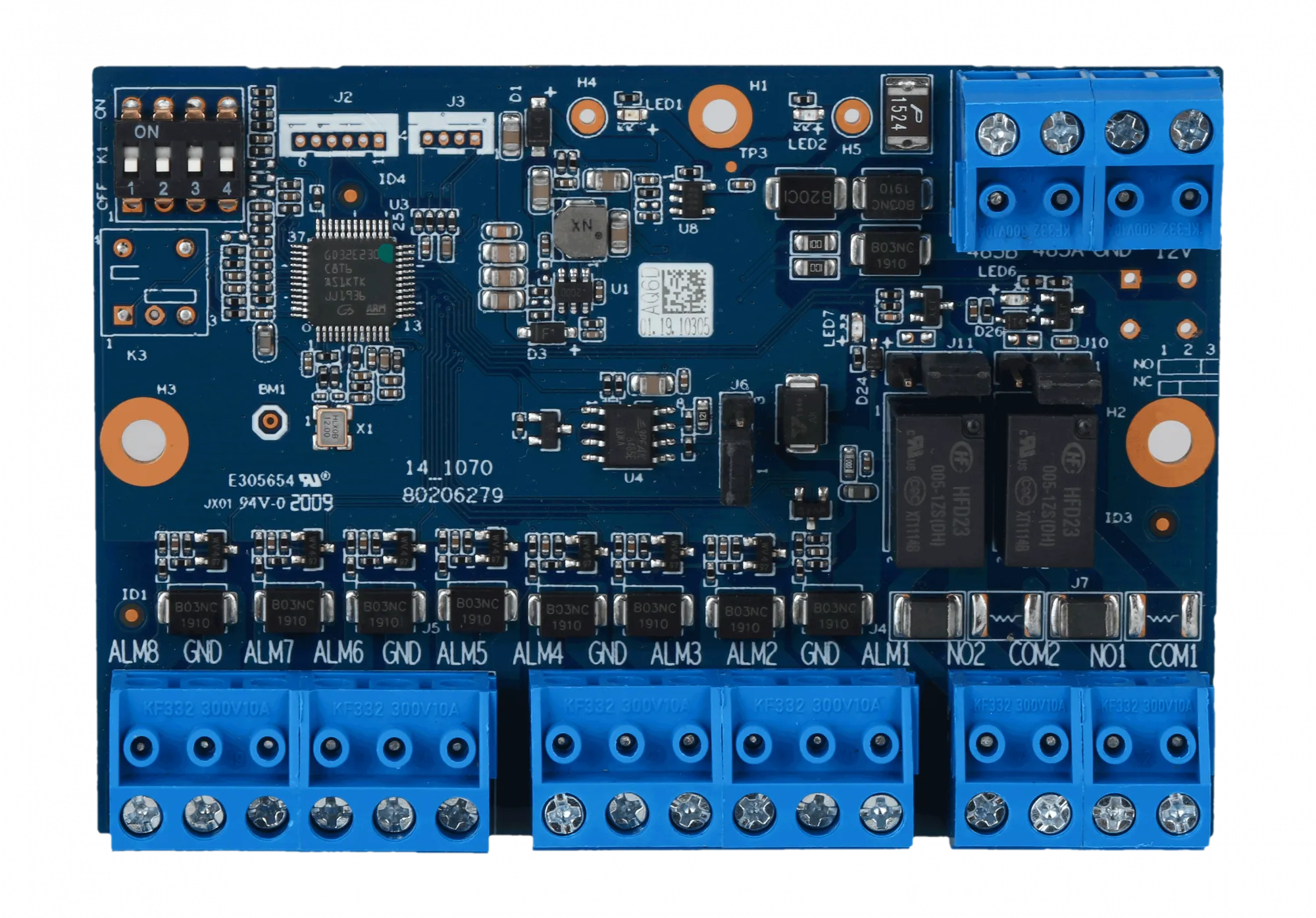

Dahua DHI-ARM808-RS — модуль расширения на 8 входов и 2 выхода, RS‑485
Артикул:
24941
8 тревожных входов • 2 выхода 30 В DC/500 мА • NC/NO/1EOL/2EOL/3EOL • EOLR 2,7/4,7/6,8 кОм • RS‑485 до 300 м • DIP-адресация • 12 В DC • 1,2 Вт
Подробнее
Нет в наличии
Нашли дешевле? Сделаем скидку!
Запросить цену и срок поставки
Товара сейчас нет в наличии. Отправьте запрос о цене и сроке поставки — менеджер свяжется с вами.
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание
Dahua DHI-ARM808-RS — проводной модуль расширения для добавления 8 тревожных входов и 2 релейных выходов к совместимой приёмно-контрольной панели. Модуль подключается по RS‑485 и поддерживает несколько вариантов контроля шлейфа, включая NC, NO, 1EOL, 2EOL и 3EOL.
Для панелей ARC3008 дополнительно заявлены типы INERTIAL и IMPULSE. Два выхода переключаются между нормально открытым и нормально закрытым режимами, а допустимая нагрузка каждого выхода составляет 30 В DC и 500 мА.
Преимущества Dahua DHI-ARM808-RS
- Восемь тревожных входов. Модуль добавляет проводные зоны для извещателей и других совместимых цепей контроля.
- Гибкая оконечная схема. Поддерживаются NC, NO, 1EOL, 2EOL и 3EOL; INERTIAL и IMPULSE доступны только с ARC3008.
- Три номинала EOLR. Можно использовать оконечные резисторы 2,7, 4,7 или 6,8 кОм в соответствии с проектом и настройкой панели.
- Два релейных выхода. Режим NO или NC выбирается перемычкой, нагрузка ограничена 30 В DC и 500 мА.
- Линия RS‑485 до 300 м. Модуль можно разместить ближе к контролируемым зонам при соблюдении указанного производителем кабеля.
- Низкое энергопотребление. При питании 12 В DC потребляемая мощность составляет 1,2 Вт.
Где применять
- Для добавления проводных тревожных зон к совместимой контрольной панели.
- Для контроля шлейфов NC, NO и EOL с одним, двумя или тремя оконечными резисторами.
- Для размещения входов ближе к группе извещателей при линии RS‑485 до 300 м.
- Для модернизации систем на совместимых панелях ARC3008C, ARC9016C, ARC2008C и ARC2016C.
Что проверить перед покупкой
- Точную модель панели. В datasheet перечислены ARC3008C, ARC9016C, ARC2008C и ARC2016C. Для другой панели нужна отдельная проверка совместимости.
- Тип каждого шлейфа. NC, NO, 1EOL, 2EOL или 3EOL должны совпадать с настройкой панели и фактической схемой резисторов.
- Ограничение INERTIAL и IMPULSE. Эти два режима производитель относит только к ARC3008.
- Адрес модуля. Используются адреса 0–15 для серий ARC9 и ARC2 и 1–8 для ARC3008; адрес не должен конфликтовать с другим устройством на шине.
- Линию и питание. Производитель указывает RS‑485 до 300 м с кабелем RVV2 × 1,5 и питание 12 В DC.
Технические характеристики
Входы, выходы и оконечные цепи
| Тип устройства | Модуль расширения тревожных входов и релейных выходов |
|---|---|
| Тревожные входы | 8 каналов |
| Типы шлейфа | NC, NO, 1EOL, 2EOL, 3EOL; INERTIAL и IMPULSE только для ARC3008 |
| Оконечные резисторы | 2,7; 4,7; 6,8 кОм |
| Тревожные выходы | 2 канала |
| Режим выхода | NO или NC, выбирается перемычкой |
| Допустимая нагрузка выхода | 30 В DC, 500 мА |
Интерфейс, питание и эксплуатация
| Интерфейс | 1 × RS‑485 |
|---|---|
| Дальность RS‑485 | До 300 м |
| Указанный кабель | RVV2 × 1,5 |
| Адресация | 0–15 для ARC9 и ARC2; 1–8 для ARC3008 |
| Обновление | Удалённо через клиентское программное обеспечение |
| Питание | 12 В DC |
| Потребляемая мощность | 1,2 Вт |
| Рабочая температура | −10…+55 °C |
| Рабочая влажность | 10–90 % RH |
| Габариты | 90 × 62 × 12,6 мм |
| Гарантия | 24 месяца |
Проектирование шлейфов и линии RS‑485
Схема оконечного контроля должна быть одинаково задана в панели и собрана на линии. Номинал 2,7, 4,7 или 6,8 кОм выбирается по проекту, а режимы INERTIAL и IMPULSE применяются только с ARC3008. Для RS‑485 производитель указывает расстояние до 300 м и кабель RVV2 × 1,5; каждому модулю назначается уникальный DIP-адрес.
Совместимость и монтаж
Официальный datasheet DHI-ARM808-RS прямо перечисляет панели ARC3008C, ARC9016C, ARC2008C и ARC2016C. Совместимость с другими контроллерами нельзя выводить только из наличия RS‑485. Подключение входов, выходов, питания и шины выполняется по руководству точной панели.
- Выбрать поддерживаемый тип шлейфа и номинал оконечных резисторов.
- Обесточить систему и установить уникальный DIP-адрес.
- Подключить 12 В DC и RS‑485 по схеме выбранной панели.
- Проверить полярность, целостность линий и отсутствие конфликта адресов.
- После настройки протестировать тревогу, неисправность и восстановление каждой зоны.
Частые вопросы
Сколько зон добавляет DHI-ARM808-RS?
Модуль добавляет 8 тревожных входов. Кроме того, на нём предусмотрены 2 релейных тревожных выхода.
Какие оконечные резисторы поддерживаются?
Производитель указывает 2,7, 4,7 и 6,8 кОм. Номинал и схема EOL должны соответствовать настройке панели.
Можно ли использовать режимы INERTIAL и IMPULSE с любой панелью?
Нет. В точном datasheet эти режимы отмечены только для ARC3008.
Какие панели перечислены как совместимые?
ARC3008C, ARC9016C, ARC2008C и ARC2016C. Для другой панели требуется отдельное официальное подтверждение.
Характеристики
|
Модель
|
DHI-ARM808-RS |
|
Минимальная рабочая температура
|
-10 |
|
Максимальная рабочая температура
|
+55 |
|
Гарантия
|
2 года |
|
Новинка
|
Да |
|
Тревожные входы
|
8 каналов; NC, NO, 1EOL, 2EOL, 3EOL; INERTIAL и IMPULSE только для ARC3008 |
|
Тревожные выходы
|
2 релейных выхода; 30 В DC, 500 мА; NO/NC |
|
Питание
|
12 В DC, 1,2 Вт |
|
Подключение к системе
|
Проводное, RS‑485 |
|
Габариты
|
90 × 62 × 12,6 мм |
