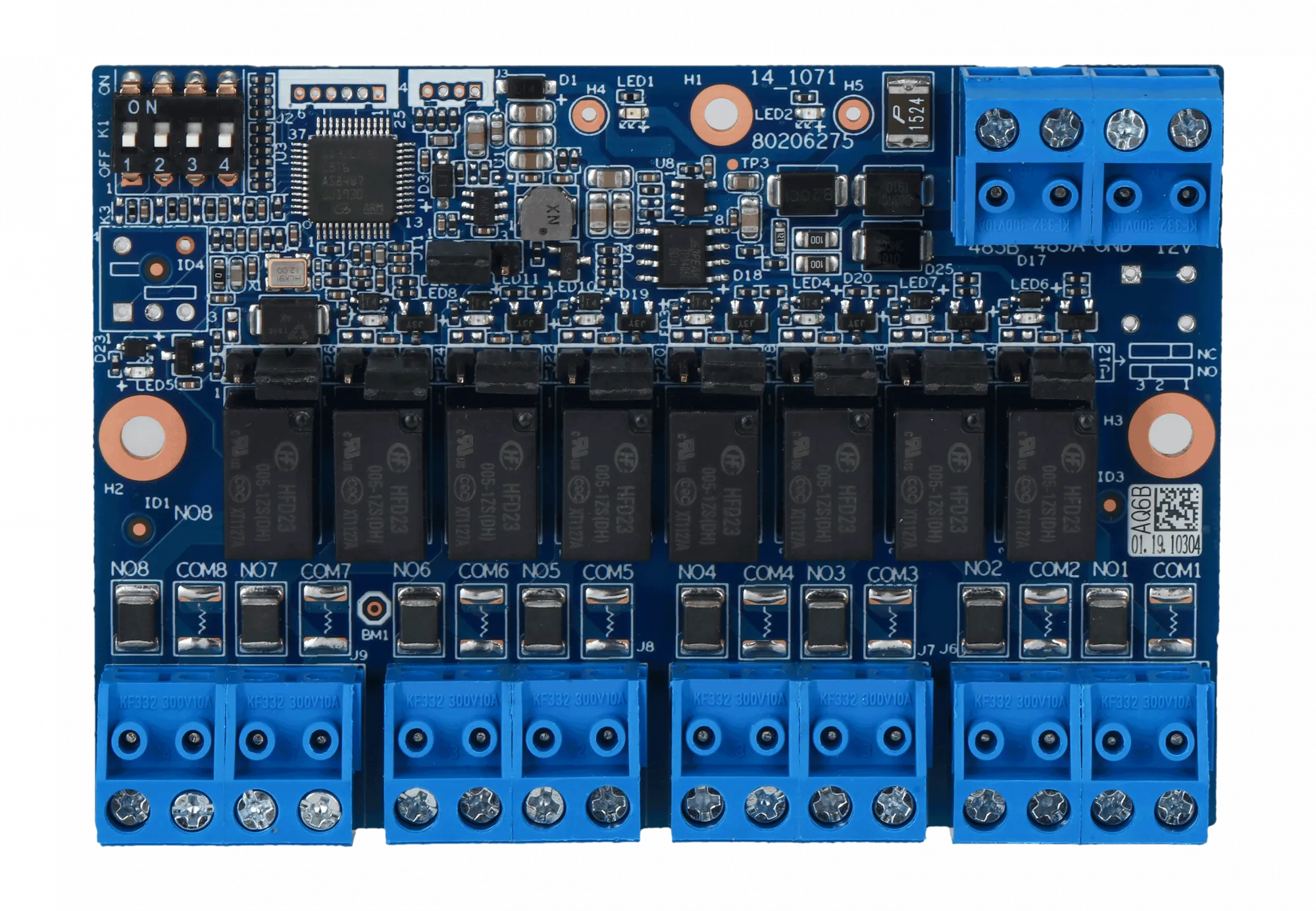

Dahua DHI-ARM708-RS — модуль расширения на 8 релейных выходов, RS‑485
Артикул:
24942
8 релейных выходов • 30 В DC/500 мА • NO/NC перемычкой • RS‑485 до 300 м • DIP-адресация • 12 В DC • 1,8 Вт • −10…+55 °C
Подробнее
Нет в наличии
Нашли дешевле? Сделаем скидку!
Запросить цену и срок поставки
Товара сейчас нет в наличии. Отправьте запрос о цене и сроке поставки — менеджер свяжется с вами.
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание
Dahua DHI-ARM708-RS — проводной модуль расширения для добавления 8 релейных тревожных выходов к совместимой приёмно-контрольной панели. Подключение и обмен выполняются по RS‑485, а режим каждого выхода выбирается между нормально открытым и нормально закрытым контактом с помощью перемычки.
Допустимая нагрузка выхода составляет 30 В DC и 500 мА. Модуль не предназначен для прямого включения сетевой нагрузки 230 В и должен использоваться только в пределах указанных электрических параметров.
Преимущества Dahua DHI-ARM708-RS
- Восемь релейных выходов. Один модуль добавляет восемь отдельно подключаемых цепей управления и сигнализации.
- Выбор логики NO или NC. Перемычка позволяет согласовать состояние контакта с проектом и подключаемой цепью.
- Линия RS‑485 до 300 м. Модуль можно вынести ближе к исполнительным устройствам при соблюдении указанного производителем кабеля.
- Адресация DIP-переключателем. Диапазон адресов зависит от семейства контрольной панели и задаётся непосредственно на модуле.
- Удалённое обновление. Производитель предусматривает обновление через клиентское программное обеспечение.
- Питание 12 В DC. Потребляемая мощность 1,8 Вт упрощает расчёт низковольтного питания шкафа автоматики.
Где применять
- Для добавления релейных выходов в совместимую проводную охранную систему.
- Для передачи сигналов на индикаторы, автоматику или другие низковольтные цепи в пределах 30 В DC и 500 мА.
- Для размещения выходов ближе к исполнительным устройствам, если линия RS‑485 укладывается в допустимые 300 м.
- Для модернизации систем на совместимых панелях ARC3008C, ARC9016C, ARC2008C и ARC2016C.
Что проверить перед покупкой
- Точную модель панели. В datasheet перечислены ARC3008C, ARC9016C, ARC2008C и ARC2016C. Совпадение интерфейса RS‑485 само по себе не подтверждает работу с другой панелью.
- Нагрузку каждого выхода. Напряжение не должно превышать 30 В DC, ток — 500 мА. Для большей нагрузки требуется отдельное согласующее решение.
- Адрес модуля. Допустимы адреса 0–15 для серий ARC9 и ARC2 и 1–8 для ARC3008; фактическое количество модулей ограничивается конфигурацией панели.
- Кабель и длину линии. Производитель указывает RS‑485 до 300 м с кабелем RVV2 × 1,5.
- Источник питания. Нужны 12 В DC и запас не менее потребляемых модулем 1,8 Вт с учётом всей нагрузки шкафа.
Технические характеристики
Выходы и интерфейс
| Тип устройства | Модуль расширения релейных тревожных выходов |
|---|---|
| Тревожные выходы | 8 каналов |
| Режим контакта | NO или NC, выбирается перемычкой |
| Допустимая нагрузка выхода | 30 В DC, 500 мА |
| Интерфейс | 1 × RS‑485 |
| Дальность RS‑485 | До 300 м |
| Указанный кабель | RVV2 × 1,5 |
| Адресация | 0–15 для ARC9 и ARC2; 1–8 для ARC3008 |
| Обновление | Удалённо через клиентское программное обеспечение |
Питание и эксплуатация
| Питание | 12 В DC |
|---|---|
| Потребляемая мощность | 1,8 Вт |
| Рабочая температура | −10…+55 °C |
| Рабочая влажность | 10–90 % RH |
| Габариты | 90 × 62 × 12,6 мм |
| Материал | Пластик |
| Гарантия | 24 месяца |
Проектирование линии RS‑485
Каждому модулю назначается адрес в диапазоне, предусмотренном конкретным семейством панели. Линия RS‑485 рассчитана на расстояние до 300 м при использовании указанного кабеля RVV2 × 1,5. До монтажа необходимо проверить топологию шины, уникальность адресов, общий бюджет питания и нагрузку каждого релейного выхода.
Совместимость и монтаж
Официальный datasheet DHI-ARM708-RS прямо перечисляет панели ARC3008C, ARC9016C, ARC2008C и ARC2016C. Совместимость с другими контроллерами не следует предполагать по названию серии или наличию RS‑485; её нужно подтвердить отдельной документацией производителя.
- Обесточить систему и задать уникальный DIP-адрес.
- Подключить питание 12 В DC и линию RS‑485 по документации выбранной панели.
- Выбрать перемычкой NO или NC для каждого используемого выхода.
- Проверить напряжение и ток подключаемой цепи до её включения.
- После настройки выполнить тест каждого выхода и проверить события в панели.
Частые вопросы
Можно ли подключить к DHI-ARM708-RS нагрузку 230 В?
Нет, не напрямую. Производитель указывает для выхода максимум 30 В DC и 500 мА. Более мощная или сетевая нагрузка требует отдельного согласующего оборудования, рассчитанного проектировщиком.
Поддерживает ли модуль тревожные входы?
Нет. Эта модель добавляет только 8 тревожных выходов. Для входных зон используется другой тип модуля расширения.
Какие панели перечислены как совместимые?
ARC3008C, ARC9016C, ARC2008C и ARC2016C. Для другой панели совместимость необходимо подтвердить отдельно.
Как выбирается нормально открытый или нормально закрытый контакт?
Режим NO или NC задаётся перемычкой на модуле. Выбор зависит от схемы подключаемой цепи и проектной логики тревоги.
Характеристики
|
Модель
|
DHI-ARM708-RS |
|
Минимальная рабочая температура
|
-10 |
|
Максимальная рабочая температура
|
+55 |
|
Гарантия
|
2 года |
|
Новинка
|
Да |
|
Тревожные выходы
|
8 релейных выходов; 30 В DC, 500 мА; NO/NC |
|
Питание
|
12 В DC, 1,8 Вт |
|
Подключение к системе
|
Проводное, RS‑485 |
|
Габариты
|
90 × 62 × 12,6 мм |
