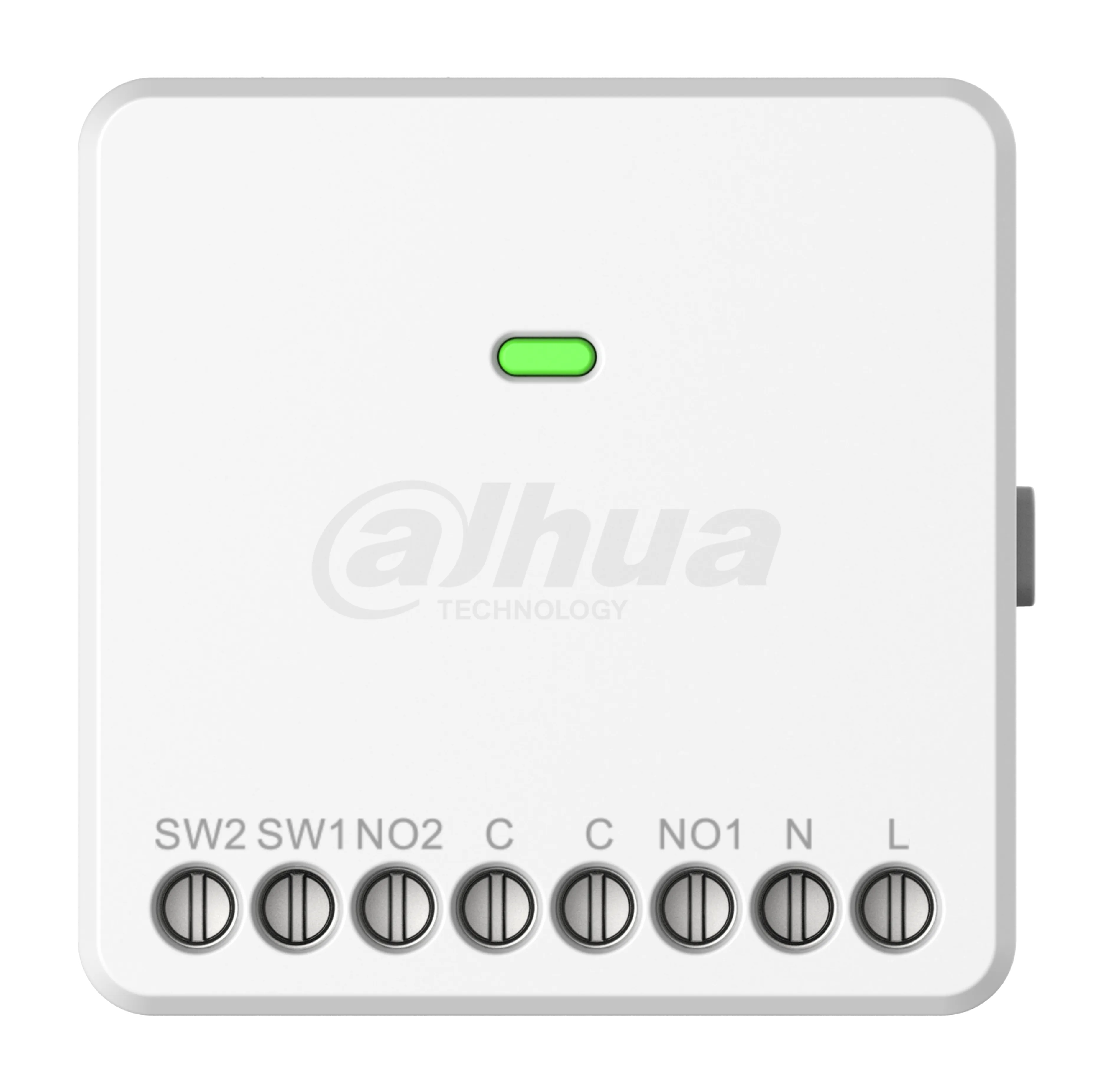

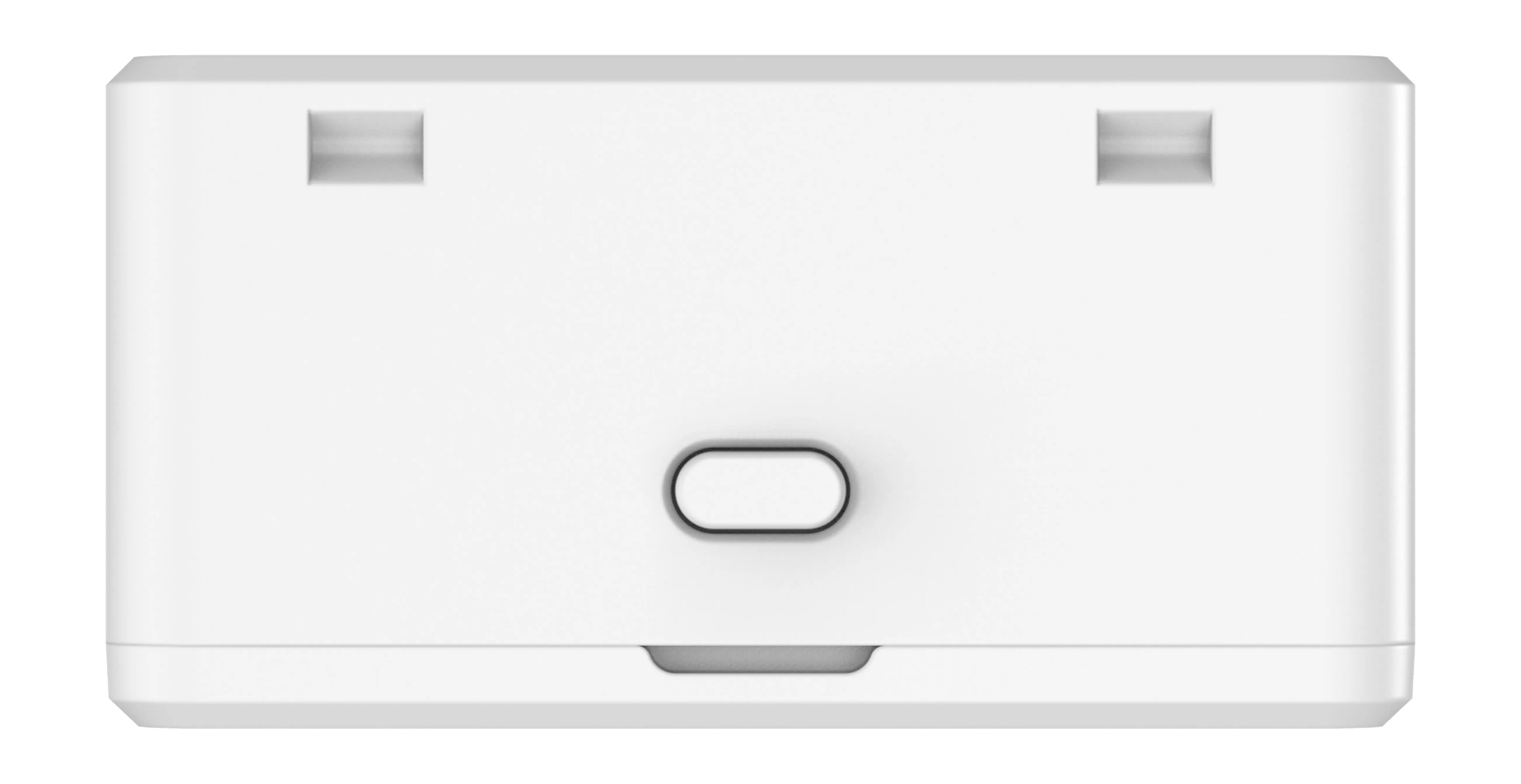

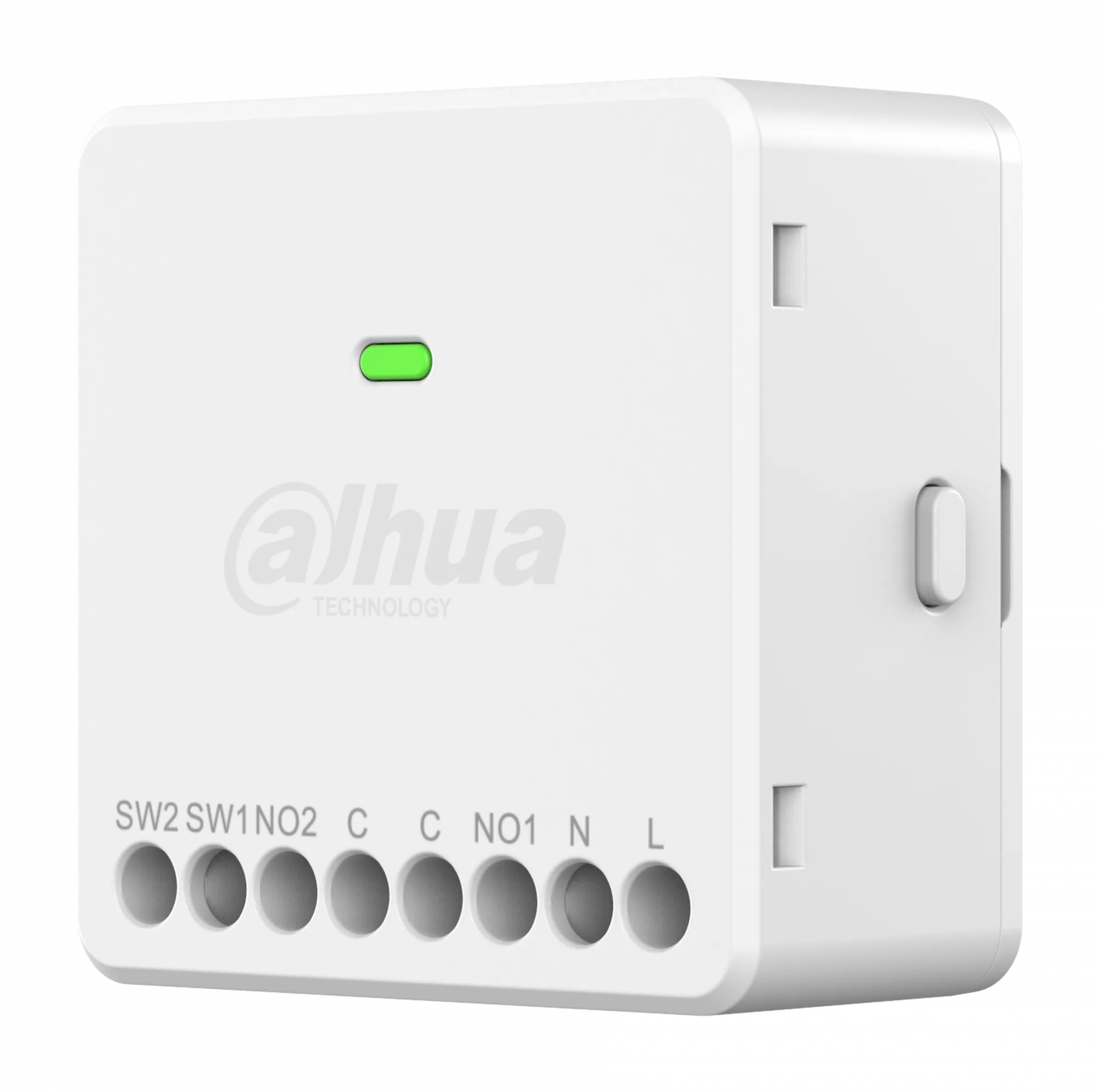

Dahua DHI-ARM7022-W2(868) — двухканальное реле 10 А с контролем мощности
Артикул:
24945
2 релейных выхода • до 10 А на канал • до 16 А суммарно • 2 входа для выключателей • нагрузки AC и DC • 868,0–868,6 / 865,3–866,6 МГц • до 1600 м • мониторинг энергопотребления • 47 × 47 × 24 мм
Подробнее
Нет в наличии
Нашли дешевле? Сделаем скидку!
Запросить цену и срок поставки
Товара сейчас нет в наличии. Отправьте запрос о цене и сроке поставки — менеджер свяжется с вами.
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание
Dahua DHI-ARM7022-W2(868) — компактное беспроводное двухканальное реле для удалённого и локального управления освещением, роллетами, жалюзи и другими совместимыми нагрузками. Устройство сочетает два релейных выхода, два входа для настенных выключателей и контроль энергопотребления.
Реле поддерживает нагрузки 100–240 В AC и 0–24 В DC. Производитель заявляет до 10 А на канал и до 16 А суммарно. Подключение к сети 100–240 В AC должно выполняться квалифицированным специалистом с учётом типа нагрузки и требований электробезопасности.
Ключевые преимущества
- Два независимых канала. Два релейных выхода позволяют управлять двумя нагрузками или приводом роллет и жалюзи.

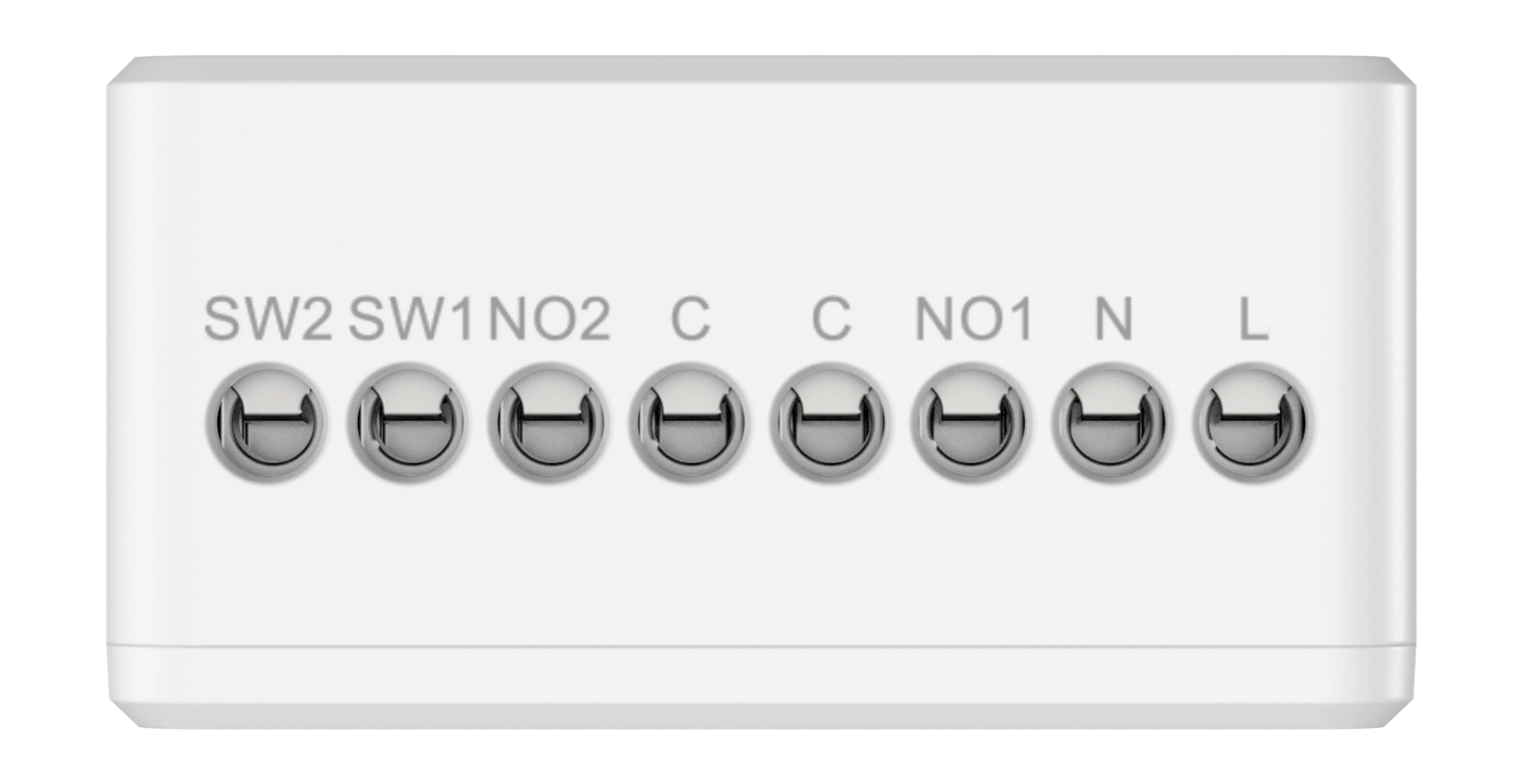

- Локальное управление. Два проводных входа предназначены для подключения двух локальных выключателей.
- Контроль потребления. Реле передаёт данные о текущем энергопотреблении; минимальный ток детектирования указан как более 100 мА.
- Защищённый радиоканал. Используются двусторонняя связь, AES-128, перестройка частоты и обнаружение глушения.
- Гибкий монтаж. Возможны установка на кронштейн, клейкое крепление и монтаж в коробки 86 или 120 мм.
- Обновление по сети. Поддерживается OTA-обновление с автоматическим восстановлением после неудачного облачного обновления.
Где применять
- управление двумя группами освещения;
- автоматизация роллет или жалюзи;
- сценарии, где нужно сохранить обычные настенные выключатели;
- контроль подключённой нагрузки через совместимую охранную систему.
Что проверить перед покупкой
- Тип и пусковой ток нагрузки. Номинал реле нужно сопоставить не только с рабочим, но и с пусковым током двигателя, драйвера или блока питания.
- Суммарная нагрузка. Предельное значение для двух каналов вместе — до 16 А; режим подключения следует сверить с точным руководством.
- Контроль мощности. Для детектирования заявлен ток более 100 мА; меньшая нагрузка может не соответствовать порогу измерения.
- Совместимость радиосвязи. Панель должна поддерживать соответствующее региональное исполнение и протокол устройства.
- Монтаж 100–240 В. Работы с сетевым напряжением должен выполнять квалифицированный специалист.
Технические характеристики
Входы, выходы и нагрузка
| Проводные входы | 2 входа для локальных выключателей |
|---|---|
| Релейные выходы | 2 |
| Нагрузка AC | 100–240 В AC, до 10 А на канал, до 16 А суммарно |
| Нагрузка DC | 0–24 В DC ±10 %, до 10 А на канал, до 16 А суммарно |
| Минимальный ток детектирования | Более 100 мА |
| Назначение | Освещение, роллеты, жалюзи и другие совместимые нагрузки |
Радиосвязь
| Airfly | 868,0–868,6 МГц |
|---|---|
| RF-HD | 865,3–866,6 МГц после обновления устройства |
| Дальность | До 1600 м на открытом пространстве |
| Мощность передатчика EIRP | Не более 25 мВт |
| Связь | Двусторонняя |
| Шифрование | AES-128 |
| Перестройка частоты | Да |
| Обнаружение глушения | Да |
Питание, корпус и эксплуатация
| Питание устройства | 100–240 В AC, 50/60 Гц |
|---|---|
| Потребление | 0,5 Вт |
| Рабочая температура | −10…+40 °C |
| Рабочая влажность | 10–90 % RH |
| Материал корпуса | PC + GF |
| Цвет | Белый |
| Габариты | 47 × 47 × 24 мм |
| Масса нетто | 57 г |
| Гарантия | 24 месяца |
Совместимость и монтаж
Реле добавляется в совместимую беспроводную охранную систему Dahua того же регионального исполнения. Официальное руководство предусматривает монтаж на кронштейн, клейкое крепление и установку в монтажные коробки 86 или 120 мм. До подключения нужно проверить схему нагрузки, общий ток двух каналов и совместимость конкретной панели.
Частые вопросы
Можно ли управлять DHI-ARM7022-W2(868) обычными выключателями?
Да. Для этого предусмотрены два проводных входа, каждый из которых управляет соответствующим релейным выходом.
Подходит ли реле для роллет и жалюзи?
Да, производитель прямо заявляет управление приводами роллет, дверей, окон и жалюзи. Электрические параметры двигателя должны укладываться в допустимую нагрузку.
Что означает дальность до 1600 м?
Это значение получено для открытого пространства. Стены, перекрытия, металлические конструкции и радиопомехи уменьшают фактическую дальность.
Характеристики
|
Модель
|
DHI-ARM7022-W2(868) |
|
Цвет
|
Белый |
|
Гарантия
|
2 года |
|
Новинка
|
Да |
|
Тревожные входы
|
2 входа для локальных выключателей |
|
Тревожные выходы
|
2 релейных выхода; до 10 А на канал; до 16 А суммарно |
|
Питание
|
100–240 В AC, 50/60 Гц; потребление 0,5 Вт |
|
Рабочая температура
|
−10…+40 °C |
|
Интерфейсы
|
Airfly 868,0–868,6 МГц; RF-HD 865,3–866,6 МГц; 2 проводных входа |
|
Подключение к системе
|
Беспроводное |
|
Радиосвязь
|
Airfly 868,0–868,6 МГц; RF-HD 865,3–866,6 МГц после обновления; AES-128; перестройка частоты |
|
Дальность радиосвязи
|
До 1600 м на открытом пространстве |
|
Габариты
|
47 × 47 × 24 мм |
|
Вес, гр
|
57 |
