Dahua DHI-ARD334-W2(868S) — беспроводной датчик открытия, наклона и удара, белый
Новинки
Артикул:
24948
Открытие + наклон + удар • зазор менее 40 мм, порог зависит от направления • вход NC/NO/счёт импульсов • наклон до 25° • до 1600 м на открытом пространстве • 1 × CR123A • −10…+55 °C • белый
Подробнее
Нет в наличии
Нашли дешевле? Сделаем скидку!
Запросить цену и срок поставки
Товара сейчас нет в наличии. Отправьте запрос о цене и сроке поставки — менеджер свяжется с вами.
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание
Dahua DHI-ARD334-W2(868S) — белый беспроводной датчик для неметаллических дверей в системе Dahua AirShield. Геркон фиксирует открытие, а трёхосевой акселерометр распознаёт наклон и удар, поэтому одно устройство контролирует сразу три типа событий.
Датчик оснащён отдельным программируемым проводным входом NC/NO/счёт импульсов. Для передачи тревог требуется совместимая беспроводная панель Dahua диапазона 868,0–868,6 МГц.
Ключевые преимущества
- Три сценария контроля. Один корпус распознаёт открытие, наклон и удар по двери.
- Монтажный зазор менее 40 мм. Порог срабатывания зависит от направления установки, поэтому положение магнита проверяют тестом.
- Настройка реакции на удар. Доступны высокий, нормальный и низкий уровни чувствительности.
- Контроль наклона до 25°. Акселерометр позволяет обнаруживать изменение положения защищаемой конструкции.
- Дополнительный проводной вход. Поддерживаются режимы NC, NO и подсчёт импульсов для внешнего контактного устройства.
- Защищённая радиосвязь. Двусторонний канал использует AES-128 и перестройку рабочей частоты; дальность достигает 1600 м на открытом пространстве.
Где применять
- На входной или межкомнатной неметаллической двери.
- Там, где кроме открытия нужно фиксировать удар по двери.
- На конструкции, изменение наклона которой должно формировать тревожное событие.
- Для подключения одного внешнего контактного устройства к входу NC/NO/счёт импульсов.
Что проверить перед покупкой
- Материал двери. Производитель указывает неметаллические двери. Применимость на металлической конструкции не подтверждена.
- Монтажный зазор. Расстояние между основным модулем и магнитом должно быть менее 40 мм; магнит устанавливается только справа, а порог зависит от направления монтажа.
- Совместимость панели. Сверьте модель панели, диапазон 868 МГц и региональное исполнение системы.
- Логику внешнего входа. До монтажа выберите NC, NO или подсчёт импульсов в соответствии с выходом подключаемого устройства.
- Условия радиосвязи. Значение 1600 м измерено на открытом пространстве; стены и металлические конструкции уменьшают дальность.
- Уровень сигнала. До окончательного крепления убедитесь, что панель показывает не менее двух делений радиосвязи.
Технические характеристики
Обнаружение и функции
| Тип устройства | Беспроводной датчик открытия, наклона и удара |
|---|---|
| Чувствительные элементы | Геркон и трёхосевой акселерометр |
| Зазор между датчиком и магнитом | Менее 40 мм; порог зависит от направления монтажа |
| Контроль наклона | До 25° |
| Чувствительность к удару | Высокая, нормальная или низкая |
| Внешний проводной вход | 1 программируемый вход: NC, NO или подсчёт импульсов |
| Измерение температуры | −15…+65 °C внутри помещения |
| Контроль состояния | Тревога вскрытия и контроль низкого заряда |
| Обновление | Облачное |
| Тестовый режим | Да |
Радиосвязь
| Рабочий диапазон | 868,0–868,6 МГц |
|---|---|
| Тип связи | Двусторонняя |
| Дальность связи | До 1600 м на открытом пространстве |
| Защита данных | AES-128 |
| Защита от радиопомех | Перестройка рабочей частоты |
| Мощность передатчика EIRP | Не более 25 мВт |
Питание, корпус и монтаж
| Питание | 1 × CR123A |
|---|---|
| Заявленный срок работы для внешнего входа | До 3 лет в режиме NO; до 1,5 года в режиме NC при двух срабатываниях в день и 70 % доступной ёмкости батареи |
| Ток покоя | 12 мкА |
| Ток при тревоге | 2,3 мА |
| Потребляемая мощность | 0,114 мВт в режиме ожидания; 0,267 Вт максимум |
| Рабочая температура | −10…+55 °C |
| Рабочая влажность | 10–90 % RH |
| Материал корпуса | PC + ABS |
| Цвет | Белый |
| Сценарий установки | Внутри помещения, на неметаллической двери |
| Монтаж | Настенный |
| Габариты основного модуля | 101 × 21 × 22,2 мм |
| Габариты магнита | 37 × 13,4 × 15 мм |
| Масса | 54,9 г нетто; 97,6 г брутто |
| Размер упаковки | 110 × 75 × 33 мм |
| Гарантийный срок | 12 месяцев |
Зона контроля
Менее 40 мм — это допустимый монтажный зазор между основным модулем и магнитом; точный порог срабатывания зависит от направления установки. До 1600 м — максимальная дальность радиосвязи на открытом пространстве. Наклон и удар контролируются встроенным акселерометром: для удара доступно три уровня чувствительности, а порог наклона можно настроить до 25°.
Совместимость и монтаж
- Охранная панель. Совместимая беспроводная панель Dahua диапазона 868 МГц соответствующего регионального исполнения.
- Дополнительный контакт. Одно внешнее проводное устройство с выходом NC, NO или импульсным сигналом; электрическую совместимость нужно проверить до подключения.
- Элемент питания. Одна батарея CR123A.
Разместите основной модуль на неметаллической двери, а магнит — только справа от него, соблюдая зазор менее 40 мм. До окончательного крепления убедитесь, что уровень радиосигнала составляет не менее двух делений. Затем проверьте открытие, наклон и удар в тестовом режиме. На металлической двери заявленная работа не подтверждена.
Комплектация

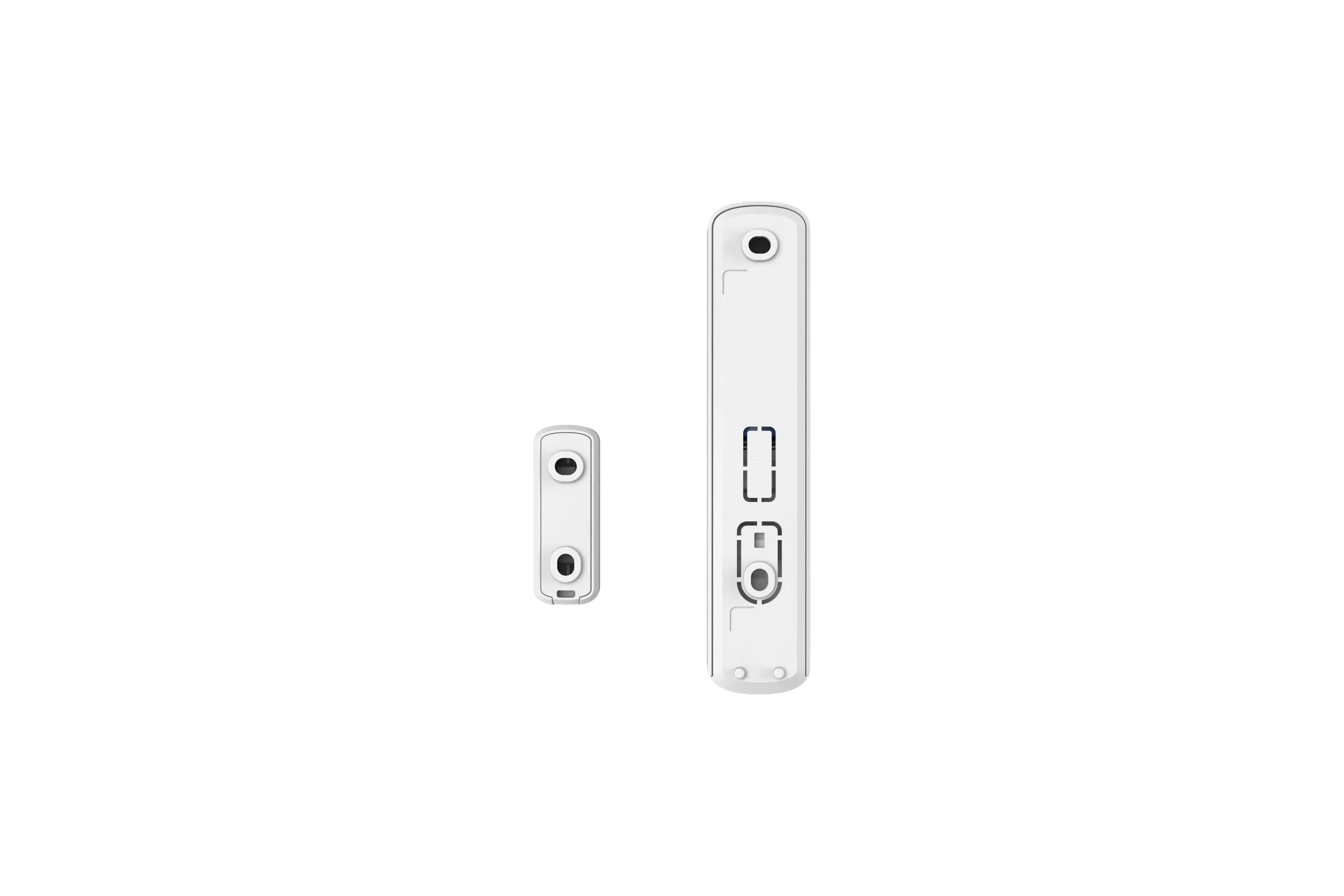

- Беспроводной датчик.
- Стандартный и миниатюрный магниты.
- Три монтажные клейкие ленты.
- Кабель для внешнего проводного входа.
- Монтажный крепёж.
- Краткое руководство пользователя.
- Юридическая и нормативная информация.
- QR-код для добавления устройства.
Батарея CR123A в перечне комплекта поставки не указана; для работы датчика она необходима.
Частые вопросы
Какие события распознаёт DHI-ARD334-W2(868S)?
Открытие двери, изменение её наклона и удар. Для каждого сценария используется геркон или встроенный трёхосевой акселерометр.
Можно ли установить датчик на металлическую дверь?
Производитель указывает применение на неметаллических дверях. Для металлической конструкции совместимость не подтверждена, поэтому переносить заявленные параметры на такой монтаж нельзя.
Для чего нужен проводной вход?
Он принимает сигнал одного внешнего контактного устройства в режиме NC, NO или подсчёта импульсов. Вход не заменяет питание подключаемого устройства.
Почему указаны 40 мм и 1600 м?
Менее 40 мм — монтажный зазор между датчиком и магнитом, причём порог зависит от направления установки. До 1600 м — предельная дальность радиоканала на открытом пространстве.
На сколько хватает батареи?
Для внешнего входа производитель указывает до 3 лет в режиме NO и до 1,5 года в режиме NC при двух срабатываниях в день и 70 % доступной ёмкости батареи. Реальный срок зависит от числа событий, температуры и качества радиосвязи.
Характеристики
|
Модель
|
DHI-ARD334-W2(868S) |
|
Цвет
|
Белый |
|
Место установки
|
Помещение |
|
Минимальная рабочая температура
|
-10 |
|
Максимальная рабочая температура
|
+55 |
|
Гарантия
|
1 год |
|
Питание
|
1 × CR123A |
|
Подключение к системе
|
Беспроводное |
|
Технология обнаружения
|
Геркон + трёхосевой акселерометр |
|
Диаграмма обнаружения
|
Открытие, наклон и удар |
|
Дальность обнаружения
|
Зазор между датчиком и магнитом менее 40 мм; порог зависит от направления монтажа |
|
Радиосвязь
|
868,0–868,6 МГц |
|
Дальность радиосвязи
|
До 1600 м на открытом пространстве |
|
Габариты
|
101 × 21 × 22,2 мм (основной модуль); 37 × 13,4 × 15 мм (магнит) |
|
Вес, гр
|
54.9 |
