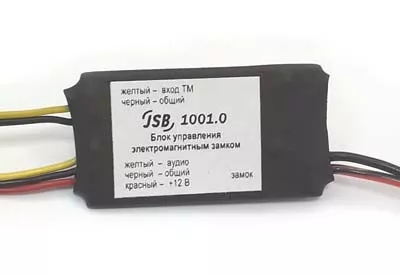

Блок управления замком JSB 1001.0
Блок управления электро-магнитным замком. Предназначен для работы в составе 4х проводного видеодомофона, но может быть использован отдельно как автономный контроллер замка. Характеристики: напряжение питания - 10-14В DC, интерфейс чтения ключей – Dallas TM, максимальное количество ключей - 250, потребляемый ток - 5 мА + ток потребления замка, максимальный коммутируемый ток - 5А, габаритные размеры - 45х25х12 мм.
Блок управления электро-магнитным замком предназначен для работы в составе 4-х проводного видеодомофона, но может быть использован отдельно, как автономный контроллер замка. JSB 1001.0 отпирает электромагнитный замок на заданное время при наступлении определенных событий.
Такими событиями являются:
1. увеличение уровня постоянной составляющей напряжения в линии аудио выше 11,5В (сигнал открывания видеодомофона),
2. появление напряжения питания +12В,
3. считывание ранее запрограммированного электронного ключа.
Для организации наступления событий:
- 1го типа: необходимо использовать нормально разомкнутую кнопку выхода, включенную между питанием и звуковой линией,
- 2го типа: необходимо использовать нормально замкнутую кнопку выхода, включенную в разрыв линии питания,
- 3го типа: необходимо использовать подключенный считыватель электронных ключей и заранее запрограммированные ключи.
Отличительные особенности:
- для нормального функционирования электромагнитного замка не нужны никакие дополнительные релейные блоки, например в составе вызывной панели домофона.
- при использовании нормально замкнутой кнопки выхода, включенной в разрыв линии питания, обеспечивается физическое разблокирование двери при условии, что вся электроника вышла из строя. Что в наиболее полной мере соответствует требованиям безопасности, в том числе противопожарной.
Технические характеристики:
Напряжение питания 10-14В
Интерфейс чтения ключей Dallas TM (iButton)
Максимальное количество ключей 250
Установка длительности открывания замка от 2 до 20 c
Потребляемый ток 5 мА + ток потребления замка
Максимальный ток потребления замка 5 А
Габаритные размеры 45х25х12 мм
Рабочая температура -30°С... +40°С
Программирование:
Программирование происходит при замкнутой перемычке. Кнопка выхода согласно варианту 1. При подключении по варианту 2 вместо нажатия кнопки выхода следует производить замыкание линии аудио на питание.
Для программирования времени открывания замка:
- замкните перемычку,

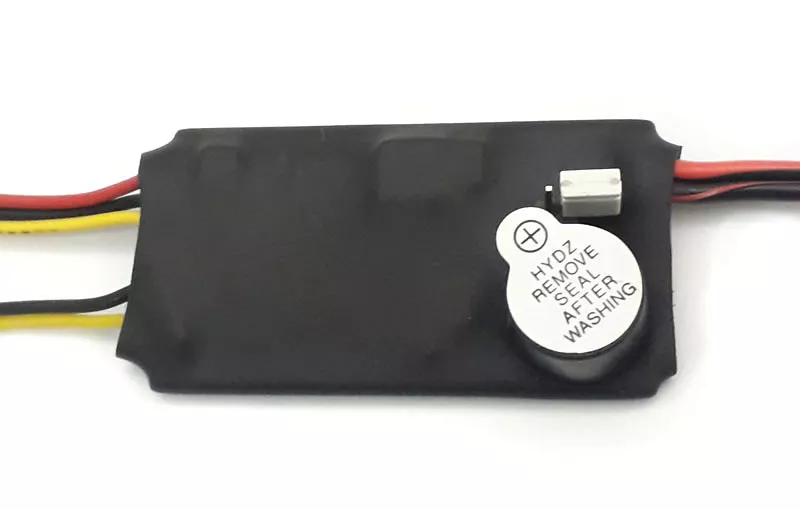

- нажмите кнопку выхода на необходимое время (идет звуковая индикация),
- разомкните перемычку.
Время открывания замка должно быть в пределах 2-20 сек. Если время нажатия на кнопку выхода меньше или больше, принимаются значения 2 и 20 сек. соответственно.
Для программирования ключей ТМ:
- замкните перемычку,
- поднесите к считывателю ключи, которые необходимо добавить (звуковая индикация: 1 сигнал на добавляемый ключ, 2 сигнала если данный ключ уже имеется в памяти),
- разомкните перемычку.
Для очистки памяти ключей:
- снимите питание с устройства,
- замкните перемычку и кнопку выхода,
- включите питание, подождите пока пройдет звуковая индикация очистки памяти,
- снимите питание и разомкните перемычку и кнопку выхода.

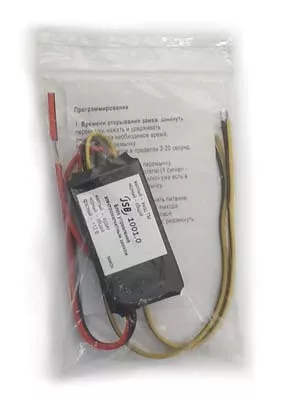

Комплект поставки:
Блок управления замком JSB 1001.0 1шт
Паспорт 1шт
Упаковка 1шт
