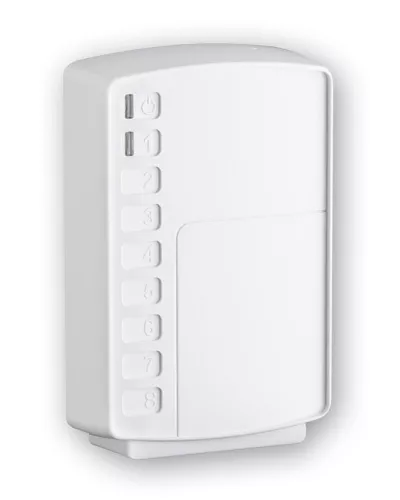

Астра-824 Блок сигнальных реле
Назначение:
работа в составе системы с центральным ППКОП серии Pro (Астра-712 Pro, Астра-812 Pro, Астра-8945 Pro)* или автономным радиорасширителем РР Астра-РИ-М,
выдача извещений на релейные выходы (цепи управления) по командам ППКОП или РР.
Особенности:
8 сигнальных реле с группами контактов на размыкание,
выходы управляются по тактикам типовых режимов, выбираемых при настройке центрального управляющего устройства,
два светодиодных индикатора:
состояния основного и резервного питания,
состояние связи с центральным управляющим устройством с учетом собственного вскрытия.
Основные данные
цифровой интерфейс стандарта EIA RS-485 для обеспечения проводной связи между блоком реле и управляющим устройством (ППКОП* или РР Астра-РИ-М автономным).
Основные технические показатели интерфейса:
- поддержка до 250-ти устройств на линии связи со стороны ППКОП*,
- поддержка до 6-ти устройств на линии связи со стороны РР Астра-РИ-М,
- скорость в линии 9,6 кбит/с,
при работе с ППКОП*:
- каждому выходу блока присваивается системный номер при настройке ППКОП,
- управление выходом обеспечивается при условии его привязки к логическим разделам,
- поддерживаются 6 стандартных режимов работы выходов по выбору в настройках ППКОП: «ПЦН тревога», «Контрольная лампа», «ПЦН контрольный», «Звуковой», «Тревога», «Исполнительный», «Нарушение»,
- при обрыве и коротком замыкании цепей управления выдается извещение “нарушение”. Адресом источника такого извещения является назначенный системный номер выхода,
- обработка информации о контролируемых цепях обеспечивается в логических разделах ППКОП типа “технологический”,
- программирование выходов производится с помощью программного комплекса мониторинга ПКМ Астра Pro*,
при работе с РР Астра-РИ-М автономным:
- каждому выходу блока присваивается системный номер при настройке РР,
- управление выходом обеспечивается при условии его привязки к радиоканальным извещателям системы Астра-РИ-М,
- программирование выходов производится с помощью программы Pconf-RR.
Технические характеристики:
напряжение питания 10÷27 В
Ток потребления, не более:
- при питании от напряжения 12 В 100 мА
- при питании от напряжения 27 В 50 мА
максимальное коммутируемое напряжение 100 В
максимальный коммутируемый ток 0,1 А
дальность проводной линии связи интерфейса RS-485 при условии применения кабеля класса КСПВГ 0,2 1000 м
габаритные размеры 120,5х79х30,5 мм
Условия эксплуатации:
- температура от -30 до +55°С
- относительная влажность воздуха без конденсации влаги до 93% при +40°С
- степень защиты оболочкой IP41
Информативность
'питание норма'
'неисправность основного питания'
'неисправность резервного питания'
'неисправность питания'
'смена ПО'
'вскрытие'
'восстановление вскрытия'
'не зарегистрирован в УУ'
'интерфейс норма'
'неисправность интерфейса'
