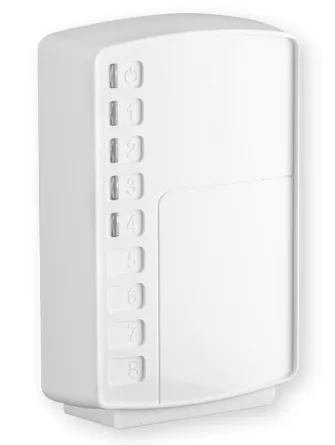

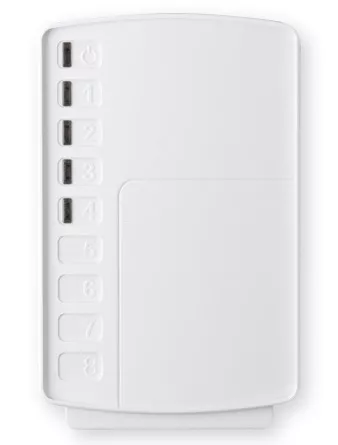

Блок реле Астра-823
Астра-823 Блок реле
Выдача извещений на релейные выходы (цепи управления) по командам управляющего устройства (ППКОП Астра-712 Pro, Астра-812 Pro или Астра-8945 Pro) по линии интерфейса RS-485.
Технические характеристики:
Напряжение питания: 10,5÷15,5 В
Ток потребления, не более:
- при выключенных выходах: 50 мА
- при включенных выходах (за исключением тока потребления нагрузки): 220 мА
Максимальное коммутируемое напряжение:
- АС/DC (для выходов К1, К2 с выключенным контролем): 250 В
- DC (для выходов К1, К2 с включенным контролем): 30 В
- АС/DC (для выходов К3, К4): 250 В
минимальное коммутируемое напряжение DC для обеспечения режима контроля целостности цепи (для выходов К1, К2), не более: 5 В
Максимальный коммутируемый ток:
- AD: 3 А
- DC: 3 А
Дальность проводной линии связи интерфейса RS-485 при условии применения кабеля класса КСПВГ 0,2: 1000 м
Максимальная емкость источников извещений: 48 шт.
Условия эксплуатации:
- температура: от -30 до +55°С
- относительная влажность воздуха без конденсации влаги до 93% при +40°С
- степень защиты оболочкой: IP41
Информативность
- 'норма',
- 'не зарегистрирован в УУ',
- 'вскрытие',
- 'восстановление вскрытия',
- 'неисправность питания',
- 'нет связи с УУ',
- 'цепь управления в норме, выход разомкнут',
- 'цепь управления в норме, выход замкнут',
- 'в цепи управления короткое замыкание',
- 'в цепи управления обрыв',
- 'без контроля, выход разомкнут',
- 'без контроля, выход замкнут',
- 'смена ПО'
