Блок речевого оповещения БЭОД (468312.007)

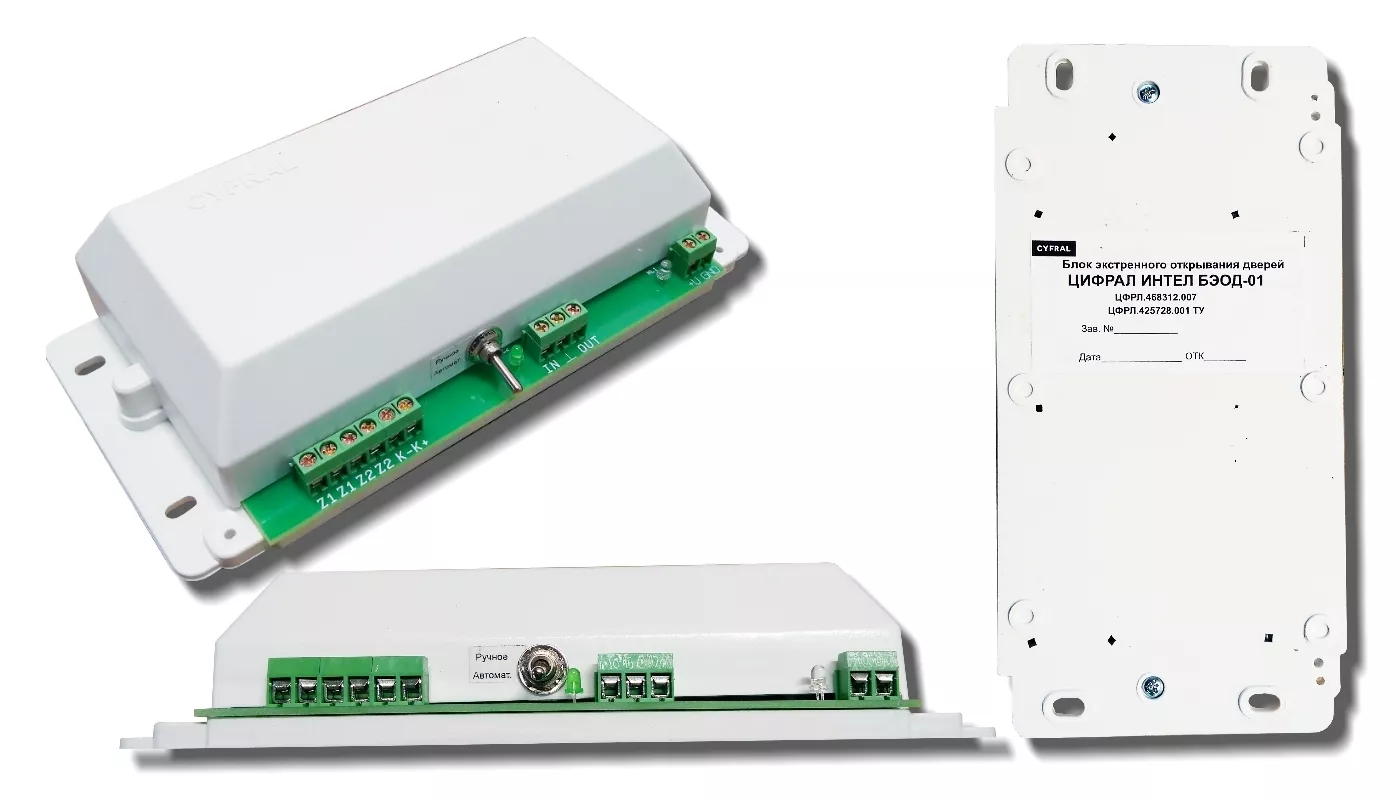

Блок экстренного открывания двери для домофонной системы «ЦИФРАЛ ИНТЕЛ»
БЭОД предназначен для экстренного открывания двери при подаче напряжения 9..12 В на вход 'IN' длительностью не менее 10 мкс.
Имеется возможность подключения 2-ух дополнительных устройств.
Дополнительными устройствами, подключаемым к группам контактов Z1-Z1', Z2-Z2'
могут служить системы оповешения (сигнализация, сирена - ревун, световая индикация и тд.),
которые будут включаться при экстренном открывании двери.
Назначение выводов:
+U - Питание устройства
GND
In - Вход, выход устройства
Out
Z1-Z1', _ Группы контактов реле для подключения доп. оборудования.
Z2-Z2'
К+ - Подключения замка
К-
Основные параметры:
Режимы работы - Ручное/Автомат
Напряжение питания - 12...15В
Напряжение In - 9..12В

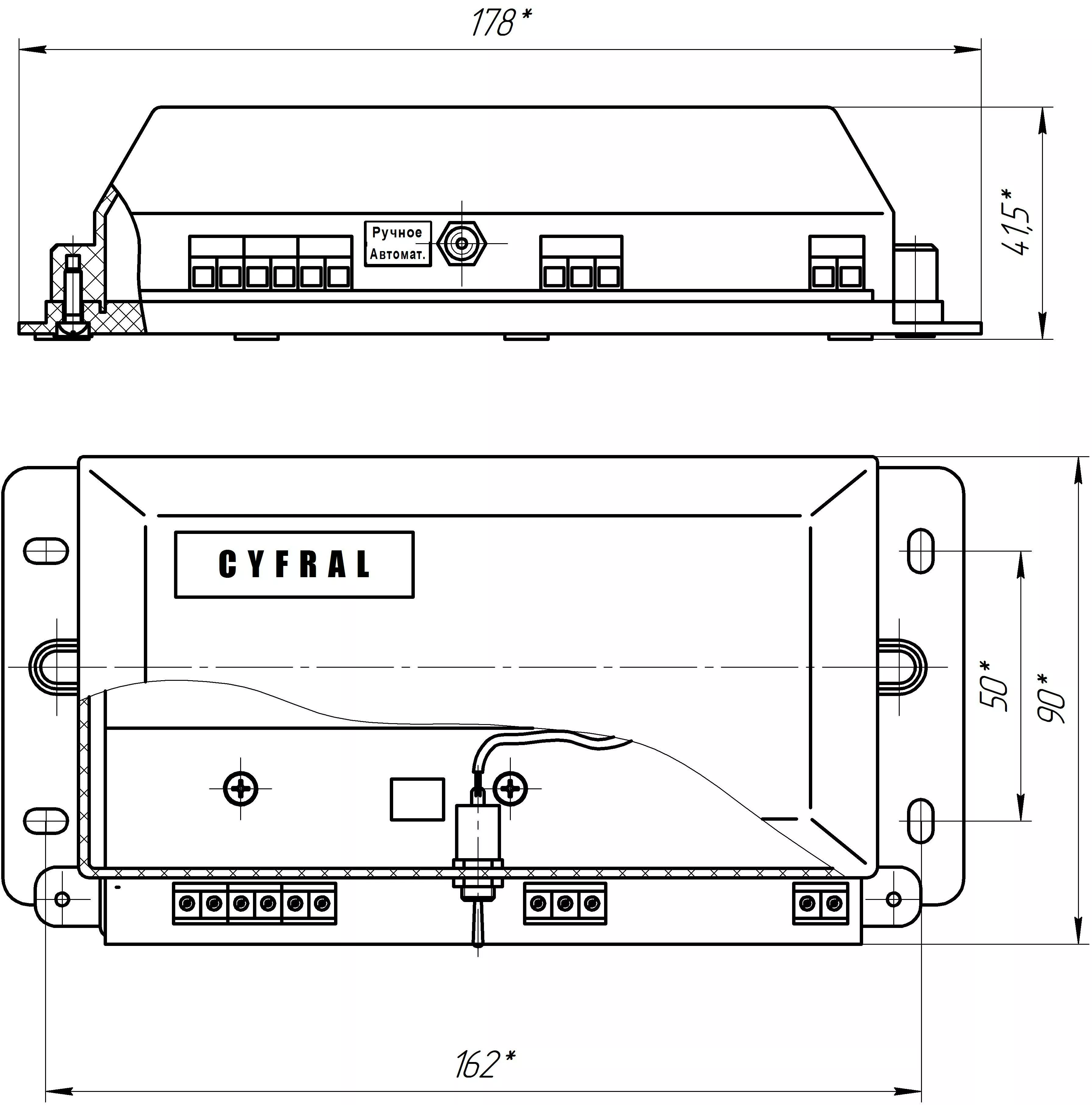

Размеры изделия - 180x90x42
