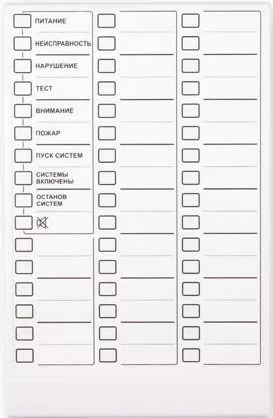

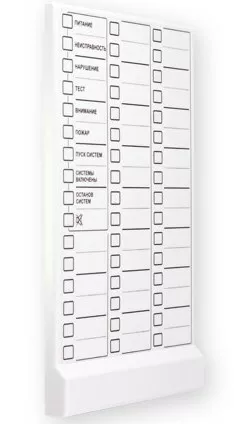

Блок индикации Астра-863 исп. Б
Астра-863 исп. Б Блок индикации
Назначение:
- Отображение обобщенного состояния системы с центральным ППКОП Астра серии Pro (Астра-712 Pro, Астра-812 Pro, Астра-8945 Pro) на 8-ми системных светодиодных индикаторах
- Отображение состояний логических разделов системы на 19 светодиодных индикаторах,
- Раздельное управление логическими разделами системы с помощью кнопок управления,
- Принятие со входа ТМ идентификаторов Touch memory и передача в центральное управляющее устройство (ППКОП Астра серии Pro)
Особенности:
Астра-863 исполнение Б - основной блок индикации, работающий под управлением ППКОП Астра серии Pro,
информационный обмен с ППКОП по проводному интерфейсу RS-485,
трехцветная индикация извещений по ГОСТ Р 53325,
звуковое сопровождение извещений,
сброс звукового сигнала кнопкой,
один вход для подключения считывателей идентификаторов ТМ (Touch memory по спецификации Dallas Semiconductor DS1990A(R)) и выход для подключения светодиода считывателя,
19 кнопок раздельного управления разделами с учетом полномочий предварительно вводимого идентификатора ТМ,
два входа питания (основной и резервный) по ГОСТ Р 53325,
один вход (Zone) контроля исправности внешнего источника питания по ГОСТ Р 53325,
информационный интерфейс SL для подключения до 4-х дополнительных блоков расширения Астра-863 исп. БР (24 индикатора, 24 кнопки управления),
выход питания для дополнительных блоков расширения Астра-863 исп. БР,
программирование привязок индикаторов и кнопок управления к разделам системы с помощью программного комплекса мониторинга ПКМ Астра Pro
Технические характеристики:
Напряжение питания: 10÷27 В
Потребляемый ток от источника питания 12 В (без учета расширителей), не более* - 220 мА
Потребляемый ток от источника питания 24 В (без учета расширителей), не более** - 150 мА
Дальность интерфейса RS-485, не более - 1000 м
Дальность интерфейса ТМ, не более: 25 м
Параметр входа Zone для контроля исправности источников питания:
- напряжение на клеммах в дежурном режиме: 5 В
- сопротивление входа в состоянии 'Норма': от 3 до 5 кОм
- сопротивление входа в состоянии 'Нарушение': от 0 до 3 или более 5 кОм
- время интегрирования входа: 300+30 мс
- ток короткого замыкания на клеммах Zone, не более: 20 мА
Параметры линии расширения:
- напряжение выхода питания: 5 В
- активное сопротивление, не более: 100 Ом
- емкость между проводниками, не более: 0,033 мкФ
- длина, не более: 10 м
- количество подключаемых расширителей, не более 4 шт.
Условия эксплуатации:
- температура: от -10 до +55°С
- относительная влажность воздуха без конденсации влаги: до 93% при +40°С
- степень защиты оболочкой: IP30
