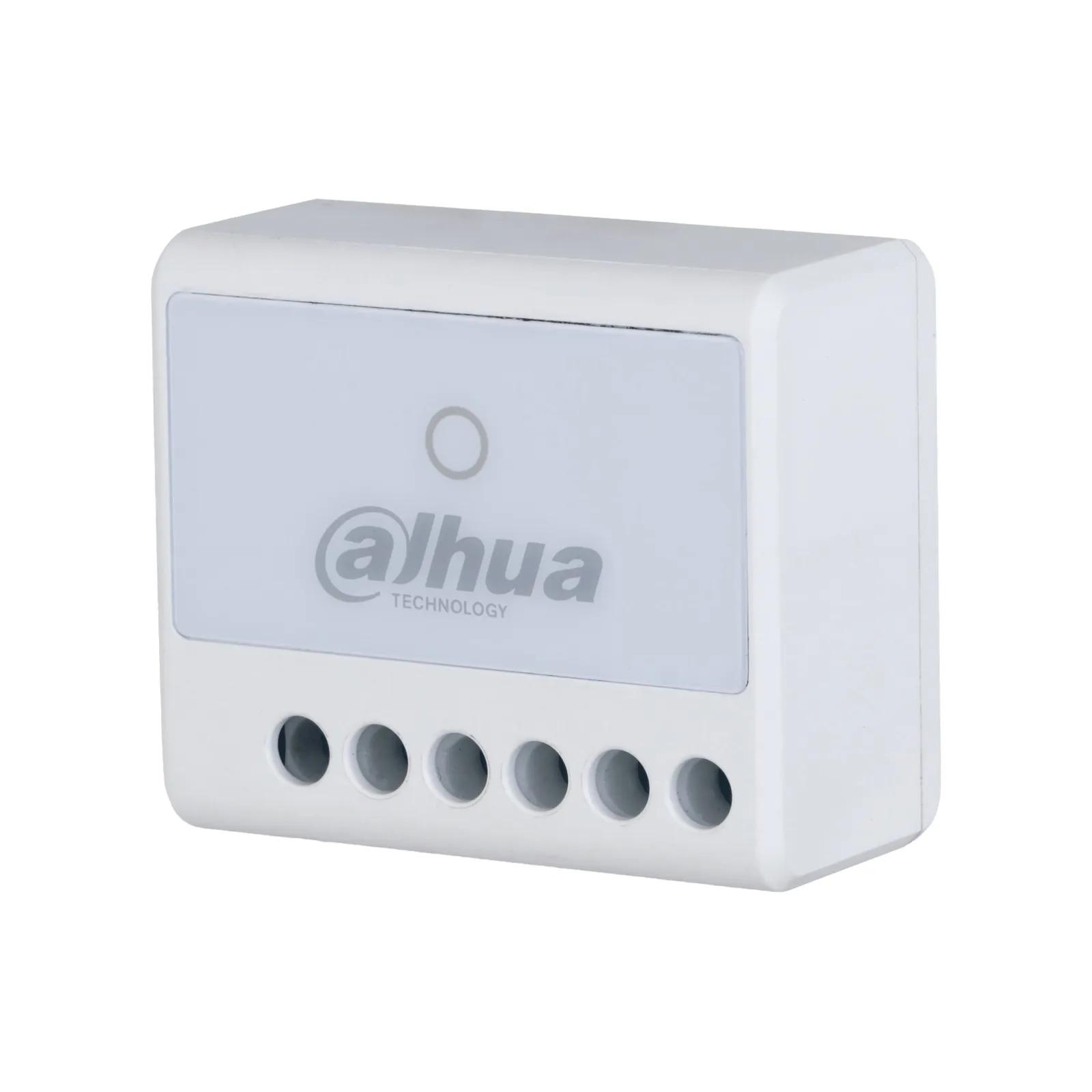

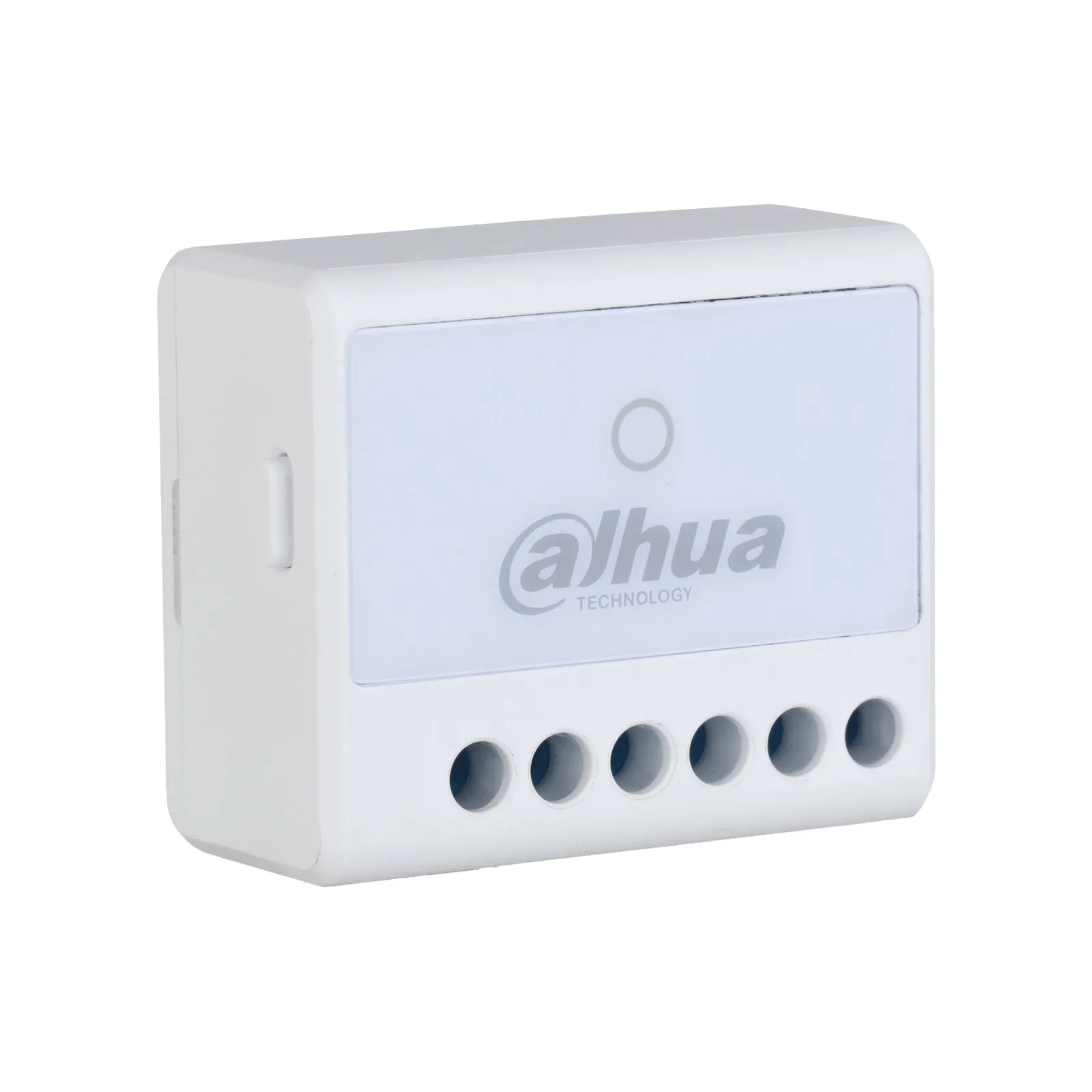

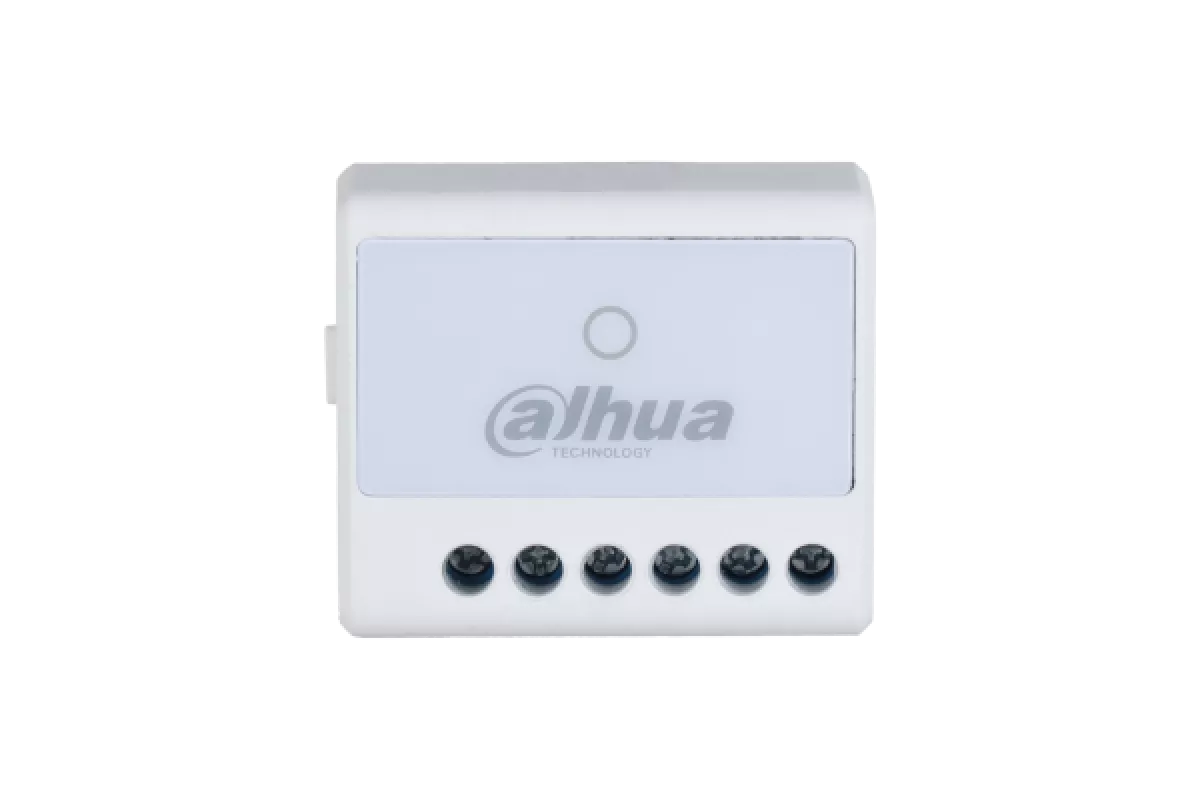

Dahua DHI-ARM7011-W2(868) — беспроводное слаботочное реле
Артикул:
18783
Сухой контакт NO/NC • нагрузка 0–36 В DC, до 5 А • питание 7–24 В DC • 868 МГц • до 1200 м • AES-128
Подробнее
Нет в наличии
Нашли дешевле? Сделаем скидку!
Запросить цену и срок поставки
Товара сейчас нет в наличии. Отправьте запрос о цене и сроке поставки — менеджер свяжется с вами.
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание
Dahua DHI-ARM7011-W2(868) — беспроводное слаботочное реле для системы Dahua AirShield. Оно подключает к охранной системе исполнительное устройство постоянного тока и позволяет управлять им через сухой контакт NO/NC.
Ключевые преимущества DHI-ARM7011-W2(868)
- Управление низковольтной нагрузкой. Релейный выход рассчитан на 0–36 В DC и ток до 5 А.
- Сухой контакт. Выход реле электрически изолирован от цепи питания самого модуля.
- Гибкая логика. Выбираются нормально разомкнутый или нормально замкнутый контакт, а также постоянный или импульсный режим.
- Сценарии автоматизации. Реле можно задействовать при постановке и снятии с охраны, тревоге или по расписанию.
- Внешний тампер. Предусмотрен отдельный вход NO/NC для контроля вскрытия подключённого оборудования.
- Защищённая радиосвязь. Двусторонний канал использует AES-128, контроль помех и перестройку рабочей частоты.
- Контроль питания. Устройство отслеживает входное напряжение и имеет защиту от перенапряжения и перегрева.
Где применять
- Для управления низковольтными сиренами, замками, освещением и другими исполнительными устройствами.
- В глубокой монтажной коробке, корпусе электрооборудования или распределительном шкафу.
- В сценариях охранной системы, где требуется сухой контакт с дистанционным управлением.
Что проверить перед покупкой
- Совместимость. Для беспроводной работы нужен контроллер Dahua AirShield диапазона 868 МГц.
- Питание модуля. Требуется источник постоянного тока 7–24 В.
- Параметры нагрузки. Коммутируемая цепь должна быть постоянного тока 0–36 В и не более 5 А.
- Условия эксплуатации. Модель рассчитана на установку внутри помещений при температуре от −10 до +55 °C.
- Радиопокрытие. Стены, перекрытия, металл и помехи уменьшают дальность относительно значения для открытого пространства.
Важно: реле предназначено для низковольтных цепей постоянного тока. Подключение сетевой нагрузки 220 В не допускается.
Технические характеристики
Входы, выходы и управление
| Назначение | Дистанционное управление низковольтной нагрузкой через сухой контакт |
|---|---|
| Релейный выход | 1 × NO/NC, 0–36 В DC, максимум 5 А |
| Вход тревоги | 1 × NO/NC для внешнего тампера |
| Тип выхода | Нормально разомкнутый или нормально замкнутый |
| Режим выхода | Постоянный или импульсный |
| Сценарии | Постановка/снятие с охраны, тревога, расписание |
| Индикация | 1 светодиодный индикатор состояния |
| Кнопка | 1, для включения и сопряжения |
| Контроль состояния | Входное напряжение, состояние выхода, уровень радиосигнала, онлайн-статус |
| Защита | От перенапряжения и перегрева |
| Обновление | Облачное |
Радиосвязь
| Диапазон | 868,0–868,6 МГц |
|---|---|
| Дальность | До 1200 м на открытом пространстве |
| Связь | Двусторонняя |
| Защита канала | AES-128, контроль помех, перестройка рабочей частоты |
Питание и эксплуатация
| Питание | 7–24 В DC |
|---|---|
| Рабочая температура | −10…+55 °C, внутри помещений |
| Рабочая влажность | 10–90 % RH |
| Температура хранения | −10…+55 °C |
| Влажность хранения | 10–90 % RH |
| Габариты | 39 × 33 × 19 мм |
| Масса нетто | 45 г |
| Масса брутто | 60 г |
| Материал корпуса | PC + ABS |
| Цвет | Белый |
| Монтаж | На стену или внутри подходящего корпуса/монтажной коробки |
| Соответствие | CE |
Совместимость и монтаж
Перед окончательной установкой реле добавляют в совместимый контроллер Dahua AirShield через DMSS, проверяют уровень радиосигнала и только затем подключают питание и нагрузку. Производитель рекомендует выбирать место с уровнем сигнала не менее двух делений.
Комплектация
- Беспроводное реле — 1 шт.
- Двусторонняя клейкая лента — 1 шт.
- QR-код — 1 шт.
- Краткое руководство — 1 шт.
- Юридическая и нормативная информация — 1 комплект.
Частые вопросы
Можно ли подключить к реле нагрузку 220 В?
Нет. Для выхода производитель указывает только низковольтную цепь постоянного тока 0–36 В с током до 5 А.
Нужен ли отдельный блок питания?
Да. Само реле питается от источника постоянного тока 7–24 В.
Что можно настроить в приложении?
Можно выбрать тип контакта NO/NC, постоянный или импульсный режим, длительность импульса, сценарии, внешний тампер и параметры индикации.
Что означает дальность 1200 м?
Это максимальное значение на открытом пространстве. Внутри здания стены, перекрытия, металл и радиопомехи сокращают рабочую дальность.
Характеристики
|
Модель
|
DHI-ARM7011-W2(868) |
|
Цвет
|
Белый |
|
Тревожные входы
|
1 × NO/NC для внешнего тампера |
|
Тревожные выходы
|
1 × NO/NC, 0–36 В DC, до 5 А |
|
Питание
|
7–24 В DC |
|
Потребляемая мощность
|
Не указана производителем |
|
Рабочая температура
|
−10…+55 °C |
|
Температура хранения
|
−10…+55 °C |
|
Размеры
|
39 × 33 × 19 мм |
|
Масса
|
0,045 кг |
|
Подключение к системе
|
Беспроводное; Dahua AirShield 868 МГц |
|
Радиосвязь
|
868,0–868,6 МГц; двусторонняя связь; AES-128; контроль помех; перестройка частоты |
|
Дальность радиосвязи
|
До 1200 м на открытом пространстве |
|
Габариты
|
39 × 33 × 19 мм |
|
Вес, гр
|
45 |
