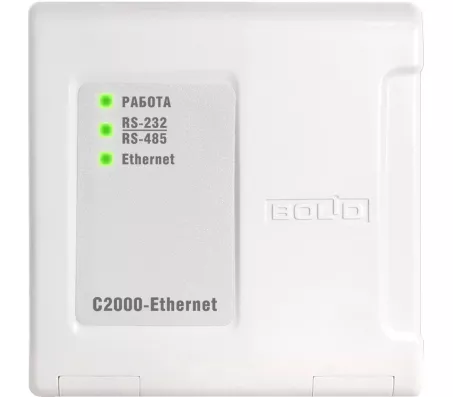

С2000-Ethernet
«С2000-Ethernet» предназначен для трансляции данных интерфейса RS-232/RS-485 в Ethernet и обратно. В ИСО «Орион» используется для организации связи приборов по локальной сети.
Подробнее
0 руб.
Нет в наличии
Нашли дешевле? Сделаем скидку!
Под заказ
К сожалению, товара нет в наличии или он снят с производства, Вы можете отправить запрос о наличии и наши менеджеры свяжутся с Вами в кротчайшие сроки.
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание
Описание преобразователя интерфейсов RS-485/RS-232 в Ethernet С2000-Ethernet
«С2000-Ethernet» предназначен для трансляции данных интерфейса RS-232/RS-485 в Ethernet и обратно. В ИСО «Орион» используется для организации связи приборов по локальной сети.
Описание:
- Организация передачи по локальной сети на участке ИСО “Орион”: между ПК (АРМ “Орион Про”, АРМ “Орион”, UPROG и др. ПО) и приборами между ПК (АРМ “Орион Про”, АРМ “Орион”, UPROG и др. ПО) и пультом (“С2000M”, ”С2000”) между пультом (“С2000M”,”С2000”) и приборами
- Организация передачи по локальной сети данных RS-485/RS-232 сторонних систем возможна, если параметры работы интерфейса RS-485/RS-232 сторонней системы удовлетворяют настройкам RS-485/RS-232 «С2000-Ethernet»
- Возможна работа с преобразователями других производителей, осуществляющих ретрасляцию в UDP протоколе
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Параметры работы по локальной сети
- - скорость передачи 10 Мбит/с
- - используемые протоколы UDP, ICMP (ping), ARP
- - поддерживаемые способы адресации IP-пакетов прием/передача единичных пакетов
- - максимальное количество аналогичных устройств (IP-адресов), на которые осуществляется ретрансляция данных по Ethernet-каналу от одного «C2000-Ethernet» 8
- Параметры работы интерфейсов RS-485/RS-232:
- - скорость передачи данных для протокола “Орион” – 9600 бит/с для протокола “Орион Про” – 9600 или 19200 бит/с для
- сторонних протоколов – 1200, 2400, 9600, 19200, 38400, 57600, 115200 бит/с
- - количество стартовых/стоповых бит 8 бит данных и 1 стоповый 8 бит данных и 2 стоповых
- - контроль четности отсутствует
- - максимальная длина пакета 255 байт
- - длина линии связи RS-485 не более 1500 м
- - длина линии связи RS-232 не более 20 м
- Напряжение питания 12 ÷ 24 В постоянного тока
- Потребляемый ток:
- не более 90 мА - при напряжении питания 12 В
- не более 50 мА - при напряжении питания 24 В
- Готовность к работе после включения питания не более 3 с
- Рабочий диапазон температур от минус 30 до +50 °C
- Степень защиты корпуса IР20
- Габаритные размеры 102×107×39 мм
- Вес прибора не более 0,2 кг
- Программирование прибора программой UProg.exe
- Подключение к ПК через интерфейс RS-232, Ethernet-кабель (витая пара), через интерфейс RS-485 с помощью преобразователя интерфейса
- Подключение к прибору RS-485/232 - клеммная колодка под винт, провод от 0,3 до 2 мм² сечением
- Локальная сеть – разъем 8P8C (RJ-45), витая пара (UTP Cat. 5)
